Montech Titan Gold 850W ATX 3.0 Power Supply User Manual

1. పరిచయం

This manual provides essential information for the installation, operation, and maintenance of your Montech Titan Gold 850W ATX 3.0 Power Supply. This high-end power supply is designed for gaming systems, featuring 80 Plus Gold and Cybenetics Gold certifications, fully modular cabling, and readiness for PCIe 5.0 with a new 12VHPWR connector. Please read this manual thoroughly before installation and use to ensure proper functionality and safety.

Figure 1: Montech Titan Gold 850W Power Supply and its retail packaging.

2. భద్రతా సమాచారం

Always observe the following safety precautions to prevent injury or damage to your power supply and system components:

• ఇన్‌స్టాలేషన్ లేదా హ్యాండ్లింగ్ చేసే ముందు AC పవర్ అవుట్‌లెట్ నుండి విద్యుత్ సరఫరా డిస్‌కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి.
• విద్యుత్ సరఫరాను తెరవవద్దు casinగ్రా. అధిక వాల్యూమ్tages are present inside, and there are no user-serviceable parts.
• వేడి వనరులు, ప్రత్యక్ష సూర్యకాంతి మరియు తేమ నుండి దూరంగా, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో విద్యుత్ సరఫరాను వ్యవస్థాపించండి.
• ఈ విద్యుత్ సరఫరాతో అందించబడిన మాడ్యులర్ కేబుల్‌లను మాత్రమే ఉపయోగించండి. అననుకూల కేబుల్‌లను ఉపయోగించడం వల్ల నష్టం జరగవచ్చు.
• సిస్టమ్‌ను ఆన్ చేసే ముందు అన్ని కనెక్టర్లు సురక్షితంగా అమర్చబడ్డాయని నిర్ధారించుకోండి.

3. ప్యాకేజీ విషయాలు

ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:

• Montech Titan Gold 850W Power Supply Unit
• మాడ్యులర్ కేబుల్ సెట్ (12VHPWR కేబుల్‌తో సహా)
• AC పవర్ కార్డ్
• మౌంటు స్క్రూలు
• కేబుల్ టైలు/వెల్క్రో పట్టీలు
• వినియోగదారు మాన్యువల్ (ఈ పత్రం)

Figure 2: Included modular cables and accessories for the power supply.

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

మీ విద్యుత్ సరఫరాను ఇన్‌స్టాల్ చేయడానికి ఈ దశలను అనుసరించండి:

1. మీ PC కేస్‌ను సిద్ధం చేయండి: Ensure your PC case is compatible with ATX power supplies.
2. PSU ని మౌంట్ చేయండి: Secure the power supply into the designated PSU bay in your PC case using the provided mounting screws. Ensure the fan is oriented correctly for optimal airflow (typically facing downwards if your case has a bottom vent).
3. మాడ్యులర్ కేబుల్‌లను కనెక్ట్ చేయండి: Identify the necessary cables for your motherboard, CPU, graphics card(s), and storage devices. Connect these cables to the corresponding ports on the power supply. The fully modular design allows you to connect only the cables you need, reducing clutter.
4. భాగాలకు కనెక్ట్ చేయండి: Route the connected cables through your case's cable management channels and connect them to your motherboard (24-pin ATX, 8-pin EPS/CPU), graphics card(s) (PCIe, including the 12VHPWR for compatible GPUs), and storage drives (SATA, Molex).
5. సురక్షిత కనెక్షన్లు: Double-check all connections to ensure they are firm and properly seated.

చిత్రం 3: పైగాview of the modular cable connection ports on the power supply.

5. ఆపరేటింగ్ సూచనలు

After installation, follow these steps to operate your power supply:

1. AC పవర్ కనెక్ట్ చేయండి: Plug the AC power cord into the power supply's AC inlet and then into a wall outlet or surge protector.
2. పవర్ స్విచ్: Locate the main power switch on the rear of the power supply and flip it to the 'ON' (I) position.
3. సిస్టమ్ పవర్ ఆన్: Press the power button on your PC case to start your computer.
4. Smart Zero Fan Feature: This power supply includes a 'Smart Zero Fan' switch. When enabled (ON), the fan will remain off under low load conditions for silent operation. The fan will automatically activate when the load increases to maintain optimal temperatures. If disabled (OFF), the fan will operate continuously.

Figure 4: Rear panel with main power switch and Smart Zero Fan control.

6. నిర్వహణ

To ensure the longevity and optimal performance of your power supply, periodic maintenance is recommended:

• దుమ్ము శుభ్రపరచడం: Regularly clean dust from the power supply's fan intake and exhaust vents using compressed air. Ensure the power supply is turned off and unplugged before cleaning.
• కేబుల్ తనిఖీ: Periodically check all modular cable connections for looseness or damage. Re-seat any loose cables.
• పర్యావరణ పరిస్థితులు: Maintain a clean, dry, and cool environment for your PC to prevent excessive heat and dust buildup.

మూర్తి 5: టాప్ view of the power supply, highlighting the fan grill for cleaning.

7. ట్రబుల్షూటింగ్

మీ విద్యుత్ సరఫరాలో సమస్యలు ఎదురైతే, ఈ క్రింది సాధారణ సమస్యలు మరియు పరిష్కారాలను చూడండి:

• శక్తి లేదు:
  • AC పవర్ కార్డ్ విద్యుత్ సరఫరా మరియు గోడ అవుట్‌లెట్ రెండింటిలోనూ సురక్షితంగా ప్లగ్ చేయబడిందని నిర్ధారించుకోండి.
  • PSU లోని ప్రధాన పవర్ స్విచ్ 'ON' (I) స్థానంలో ఉందో లేదో ధృవీకరించండి.
  • Check all modular cable connections, especially the 24-pin ATX and 8-pin EPS/CPU cables, for secure seating.
  • దానికి శక్తి ఉందని నిర్ధారించుకోవడానికి మరొక పరికరంతో గోడ అవుట్‌లెట్‌ను పరీక్షించండి.
• సిస్టమ్ ఊహించని విధంగా షట్ డౌన్ అవుతుంది:
  • This could indicate an overload or overheating. Ensure your system's power consumption does not exceed the PSU's 850W capacity.
  • Check for proper ventilation around the PSU and inside the PC case. Clean any dust buildup.
  • Ensure the 'Smart Zero Fan' is functioning correctly or try disabling it to force continuous fan operation.
• Fan Not Spinning (under low load):
  • If the 'Smart Zero Fan' feature is enabled, the fan will not spin under low loads. This is normal operation. The fan will activate when the system load increases.
  • If the fan never spins even under high load with 'Smart Zero Fan' disabled, contact customer support.

8. స్పెసిఫికేషన్లు

Detailed technical specifications for the Montech Titan Gold 850W Power Supply:

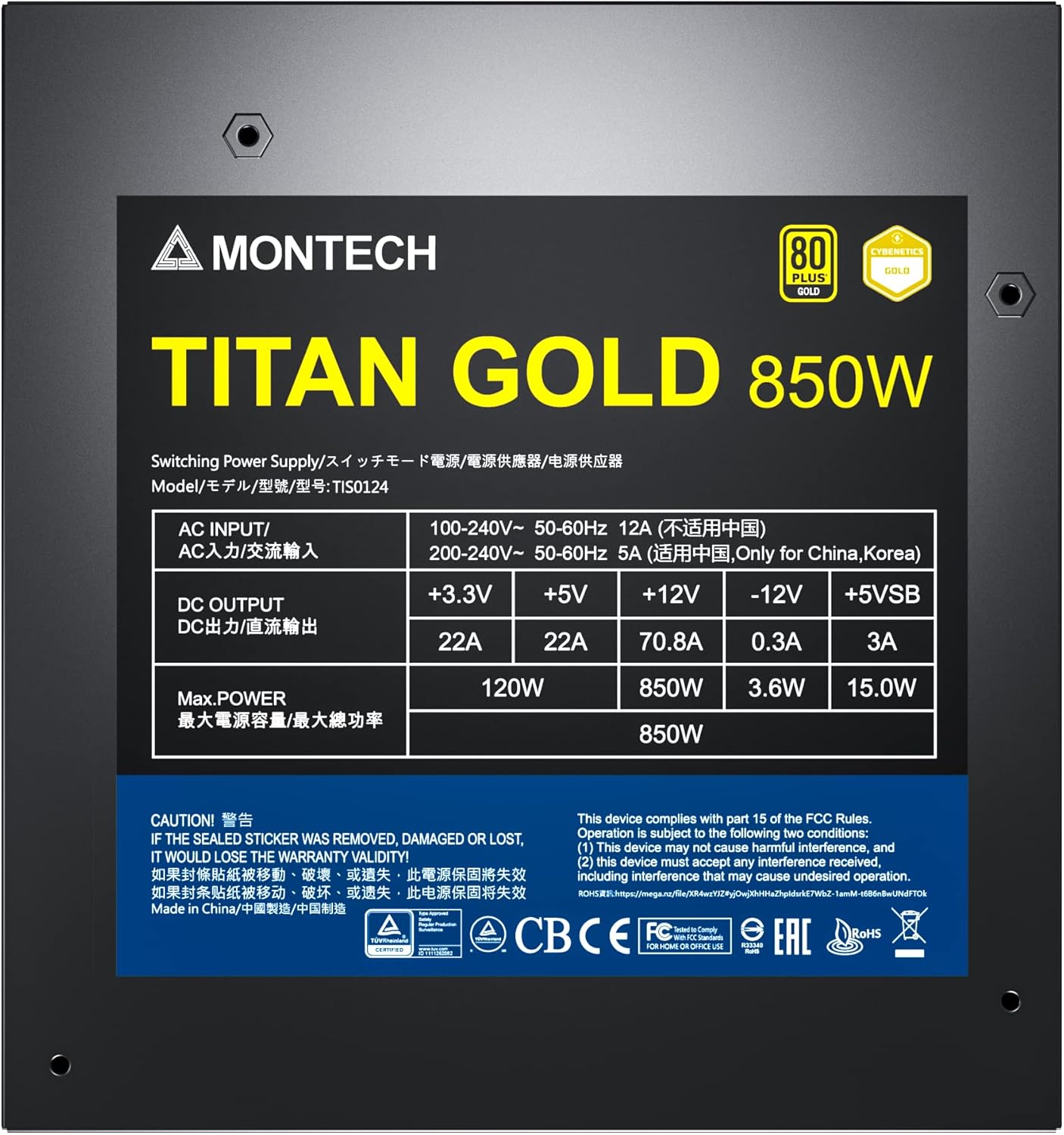

చిత్రం 6: విద్యుత్ లక్షణాలు మరియు ధృవపత్రాలను ప్రదర్శించే ఉత్పత్తి లేబుల్.

9. వారంటీ & సపోర్ట్

The Montech Titan Gold 850W Power Supply comes with a 10 సంవత్సరాల వారంటీ, ensuring long-term reliability and peace of mind. For technical support, warranty claims, or further assistance, please visit the official Montech webసైట్ లేదా వారి కస్టమర్ సేవా విభాగాన్ని సంప్రదించండి.

వారంటీ ధ్రువీకరణ కోసం దయచేసి మీ కొనుగోలు రుజువును ఉంచుకోండి.
