1. పరిచయం
This manual provides detailed instructions for the safe installation, operation, and maintenance of your Amico 4-Inch 5CCT Ultra-Thin LED Recessed Lighting with Junction Box. Please read this manual thoroughly before installation and retain it for future reference.

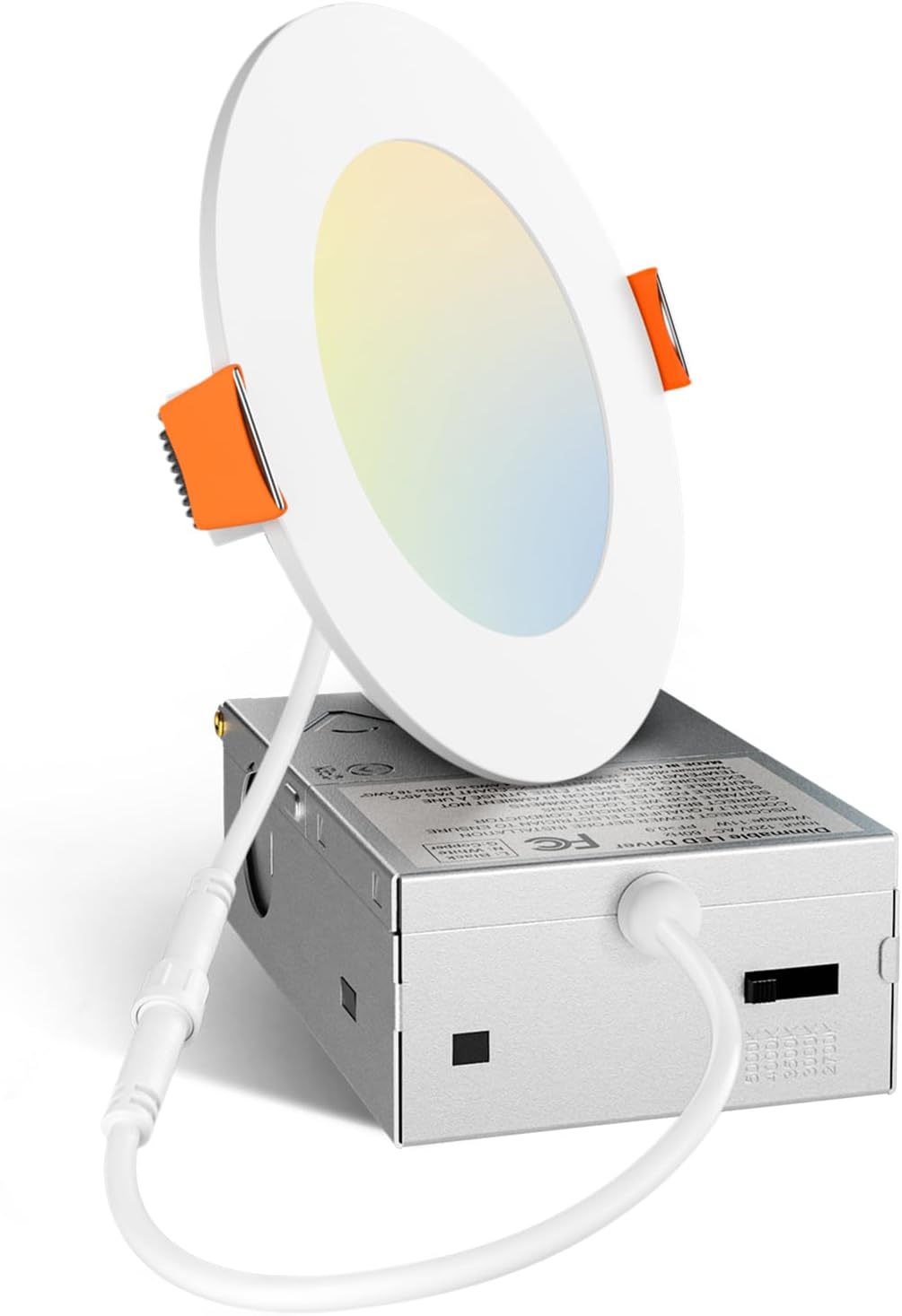

Image 1.1: Amico 4-Inch 5CCT Ultra-Thin LED Recessed Light with Junction Box. This image displays the complete lighting unit, including the ultra-thin LED panel and the connected junction box.
2. భద్రతా సమాచారం
- హెచ్చరిక: విద్యుత్ షాక్ ప్రమాదం. ఇన్స్టాలేషన్ లేదా సర్వీసింగ్ చేసే ముందు ఫ్యూజ్ లేదా సర్క్యూట్ బ్రేకర్ వద్ద పవర్ డిస్కనెక్ట్ చేయండి.
- అన్ని జాతీయ మరియు స్థానిక విద్యుత్ కోడ్లకు అనుగుణంగా అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా ఇన్స్టాలేషన్ నిర్వహించబడాలి.
- ఆపరేటింగ్ ఉష్ణోగ్రత ఫిక్చర్ యొక్క రేట్ చేయబడిన ఉష్ణోగ్రత కంటే ఎక్కువగా ఉన్న ప్రదేశాలలో ఇన్స్టాల్ చేయవద్దు.
- అన్ని విద్యుత్ కనెక్షన్లు సురక్షితంగా మరియు సరిగ్గా ఇన్సులేట్ చేయబడి ఉన్నాయని నిర్ధారించుకోండి.
- This fixture is IC Rated, meaning it is suitable for direct contact with insulations in ceilings.
- Do not modify the fixture or its components.
3. ప్యాకేజీ విషయాలు
ఇన్స్టాలేషన్ ప్రారంభించే ముందు అన్ని భాగాలు ఉన్నాయని నిర్ధారించుకోండి:
- 1x Amico 4-Inch 5CCT Ultra-Thin LED Downlight
- 1x Junction Box
- 1x Hole Template
- సూచనల మాన్యువల్ (ఈ పత్రం)
4. స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| మోడల్ | 143 |
| పరిమాణం | 4 అంగుళాలు |
| రంగు ఉష్ణోగ్రత (CCT) | 2700K, 3000K, 3500K, 4000K, 5000K ఎంచుకోదగినవి |
| ప్రకాశం | 800 ల్యూమెన్స్ |
| వాట్tage | 11 Watts (Equivalent to 70W Halogen) |
| మసకబారడం | 5%-100% Smooth Dimmable |
| వాల్యూమ్tage | 120 వోల్ట్లు |
| జీవితకాలం | 50,000 గంటలు |
| ధృవపత్రాలు | ETL, FCC, IC Rated |
| మెటీరియల్ | అల్యూమినియం |
| ఉత్పత్తి కొలతలు | 4.7"L x 4.7"W x 0.9"H (లైట్ ఫిక్చర్) |
| జంక్షన్ బాక్స్ కొలతలు | సుమారు 4.0"L x 2.7"W x 1.4"H |
| సూచించబడిన రంధ్రం కటౌట్ పరిమాణం | 4.35 అంగుళాలు |
Image 4.1: Detailed dimensions of the Amico 4-inch recessed light and its junction box, including the recommended cutout size of 4.35 inches.
5. ఇన్స్టాలేషన్ సూచనలు
Follow these steps for proper installation. Ensure power is disconnected before starting.
5.1 ప్రీ-ఇన్స్టాలేషన్
- సర్క్యూట్ బ్రేకర్ లేదా ఫ్యూజ్ బాక్స్ వద్ద పవర్ ఆఫ్ చేయండి.
- Determine the desired location for the light fixture. Ensure there is sufficient clearance above the ceiling for the junction box.
- Use the provided hole template to mark the cutout area on the ceiling. The advised hole cutout size is 4.35 inches.
5.2 Cutting the Hole
- Carefully cut the marked hole in the ceiling using an appropriate tool.
Image 5.1: Visual guide for the installation process, showing steps for cutting the hole, connecting wiring, connecting the light panel, and mounting the light.
5.3 వైరింగ్ కనెక్షన్లు
- జంక్షన్ బాక్స్ కవర్ తెరవండి.
- Connect the house wiring to the junction box wires:
- Connect the black wire (Live) from the house to the black wire of the junction box.
- Connect the white wire (Neutral) from the house to the white wire of the junction box.
- Connect the ground wire from the house to the green wire of the junction box.
- Secure all connections with wire nuts (not included) and ensure they are properly insulated.
- జంక్షన్ బాక్స్ కవర్ను మూసివేయండి.
5.4 CCT (Color Temperature) Selection
- Before mounting the light, locate the CCT selection switch on the side of the junction box.
- Slide the switch to select your desired color temperature: 2700K (Soft White), 3000K (Warm White), 3500K (Neutral White), 4000K (Cool White), or 5000K (Daylight).
Image 5.2: Illustration of the 5 CCT (Color Correlated Temperature) options available on the Amico recessed light, showing different ambiances for various room types and the physical switch for selection.
5.5 కాంతిని అమర్చడం
- Connect the LED light panel to the junction box via the provided connector.
- Gently push the junction box through the cutout hole into the ceiling cavity.
- Push the spring clips on the LED light panel upwards and insert the light into the cutout hole. Release the clips to secure the light flush against the ceiling.
- సర్క్యూట్ బ్రేకర్ వద్ద శక్తిని పునరుద్ధరించండి.
6. ఆపరేటింగ్ సూచనలు
Once installed and powered, the Amico LED recessed light operates as follows:
- పవర్ ఆన్/ఆఫ్: సర్క్యూట్కు కనెక్ట్ చేయబడిన ప్రామాణిక గోడ స్విచ్ని ఉపయోగించి కాంతిని నియంత్రించండి.
- రంగు ఉష్ణోగ్రత సర్దుబాటు: The CCT is set via the switch on the junction box during installation. To change the CCT, power must be disconnected, the light removed, the switch adjusted, and the light reinstalled.
- అస్పష్టత: This fixture is 5%-100% smooth dimmable. Use a compatible LED dimmer switch (not included) for dimming functionality. Refer to the dimmer manufacturer's instructions for installation and operation. Note: Smart dimmers are not recommended.
Image 6.1: A compatibility chart for various dimmer models from Amico, Lutron, and Leviton, indicating their star rating for use with the recessed light. This image also notes that smart dimmers are not recommended.
7. నిర్వహణ
The Amico LED recessed light requires minimal maintenance due to its long lifespan.
- శుభ్రపరచడం: శుభ్రపరిచే ముందు విద్యుత్తు ఆపివేయబడిందని నిర్ధారించుకోండి. ఫిక్చర్ను మృదువైన, పొడి లేదా కొద్దిగా డి-స్క్రూతో తుడవండి.amp వస్త్రం. కఠినమైన రసాయనాలు లేదా రాపిడి క్లీనర్లను ఉపయోగించవద్దు.
- బల్బ్ భర్తీ: The LED light source is integrated and not user-replaceable. The fixture has a rated lifespan of 50,000 hours.
8. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| లైట్ ఆన్ అవ్వదు | No power to the fixture; Loose wiring connection; Faulty switch; Incorrect CCT setting. | Check circuit breaker/fuse; Verify all wiring connections are secure; Test the switch; Ensure CCT switch is set to a valid position. |
| కాంతి మినుకుమినుకుమంటుంది | Incompatible dimmer switch; Loose wiring connection; Voltagఇ హెచ్చుతగ్గులు. | Ensure a compatible LED dimmer is used (not a smart dimmer); Check wiring connections; Consult an electrician for voltagఇ సమస్యలు. |
| Light is dim or too bright | CCT setting is not preferred; Dimmer setting is too low/high. | Adjust the CCT switch on the junction box (requires power off and removal); Adjust the dimmer switch. |
9. వారంటీ మరియు మద్దతు
This Amico product comes with a పరిమిత వారంటీ. For specific warranty terms and conditions, please refer to the documentation included with your purchase or contact Amico customer support.
Amico's customer support team is available to address your concerns. You can expect a response within 12 hours.
For support, please visit the official Amico webసైట్ లేదా వారి కస్టమర్ సేవా విభాగాన్ని సంప్రదించండి.
10. పారవేయడం సమాచారం
This product contains electronic components and should not be disposed of with general household waste. Please dispose of this product in accordance with local regulations for electronic waste recycling.
