1. పరిచయం
Thank you for choosing the Optonica T5 LED Batten Light. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new lighting fixture. Please read these instructions carefully before use and retain them for future reference.
This 12W T5 LED batten light is designed to provide high-quality illumination, equivalent to a 70W traditional light source. It features a natural white 4000K light color, offering a pleasant and balanced ambiance suitable for various indoor environments. With a 120° beam angle and 920lm luminous flux, it ensures uniform and extensive coverage.
2. భద్రతా సమాచారం
ముఖ్యమైన: సంస్థాపన, నిర్వహణ లేదా శుభ్రపరిచే ముందు ఎల్లప్పుడూ విద్యుత్తును డిస్కనెక్ట్ చేయండి.
- This product is rated IP20, meaning it is suitable for ఇండోర్ ఉపయోగం మాత్రమే and is not protected against water. Do not install in wet or damp స్థానాలు.
- స్థానిక వైరింగ్ నిబంధనలకు అనుగుణంగా అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా ఇన్స్టాలేషన్ నిర్వహించాలి.
- సరఫరా వాల్యూమ్ను నిర్ధారించుకోండిtage (AC220-240V) matches the product's requirements.
- LED లైట్ సోర్స్ వెలిగించినప్పుడు దానిలోకి నేరుగా చూడకండి, ఇది కంటికి ఒత్తిడి లేదా నష్టాన్ని కలిగించవచ్చు.
- ఈ లూమినైర్ యొక్క కాంతి మూలాన్ని మార్చలేము; కాంతి మూలం దాని జీవితాంతం చేరుకున్నప్పుడు, మొత్తం లూమినైర్ను భర్తీ చేయాలి.
- Do not cover the fixture with insulating material.
3. ప్యాకేజీ విషయాలు
ఇన్స్టాలేషన్ ప్రారంభించే ముందు అన్ని భాగాలు ఉన్నాయని నిర్ధారించుకోండి:
- Optonica T5 LED Batten Light (1 unit)
- మౌంటు క్లిప్లు (2 యూనిట్లు)
- Connection Cable (13 cm)
- కనెక్టర్
- ఎండ్ క్యాప్
చిత్ర వివరణ: This image displays three Optonica T5 LED batten lights of varying lengths, along with a white electrical connector. The batten lights are slim, rectangular fixtures with a frosted diffuser, and the connector is designed to link multiple battens together.
4. సెటప్ మరియు ఇన్స్టాలేషన్
సరైన సంస్థాపన కోసం ఈ దశలను అనుసరించండి:
- పవర్ డిస్కనెక్ట్ చేయండి: సర్క్యూట్ బ్రేకర్ వద్ద ఇన్స్టాలేషన్ ప్రాంతానికి ప్రధాన విద్యుత్ సరఫరా ఆపివేయబడిందని నిర్ధారించుకోండి.
- మౌంటు పాయింట్లను గుర్తించండి: Use the batten light as a template to mark the desired positions for the mounting clips on the ceiling or wall. Ensure the distance between the clips is appropriate for the batten's length (870mm).
- Install Mounting Clips: Secure the mounting clips to the marked positions using appropriate screws and wall plugs (not included, choose based on surface material).
- Attach Batten Light: Snap the LED batten light into the installed mounting clips. Ensure it is securely held in place.
- పవర్ కనెక్ట్ చేయండి:
- For single batten installation: Connect the provided 13 cm connection cable to the batten's input port and wire it to your AC220-240V power supply. Ensure correct polarity (Live, Neutral, Earth if applicable).
- For linking multiple battens: Use the provided connector to link battens end-to-end. Connect the power cable to the first batten in the series.
- Secure End Cap: Place the end cap on the unused end of the batten or the last batten in a series.
- శక్తిని పునరుద్ధరించండి: Once all connections are secure and the batten is properly mounted, restore power at the circuit breaker.

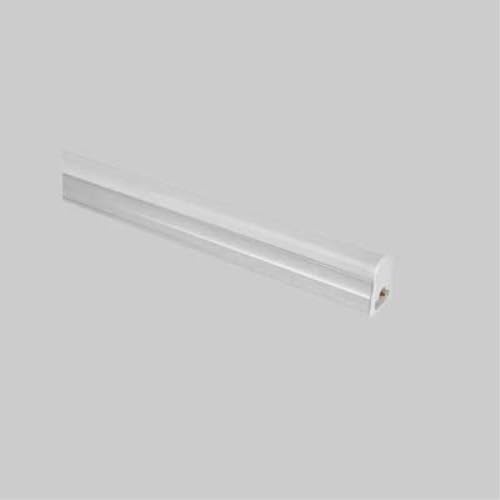

చిత్ర వివరణ: This image shows a single Optonica T5 LED batten light, highlighting its sleek, minimalist design. The light is a long, slender tube with a white diffuser, suitable for discreet installation.
5. ఆపరేటింగ్ సూచనలు
The Optonica T5 LED Batten Light is designed for simple operation:
- Once installed and connected to the power supply, the batten light will illuminate instantly (0.1 seconds) when the wall switch is turned on.
- To turn off the light, simply switch off the connected wall switch.
- This fixture does not support dimming unless connected to a compatible dimmable power supply and dimmer switch (not included).
6. నిర్వహణ
The Optonica T5 LED Batten Light requires minimal maintenance:
- శుభ్రపరచడం: Ensure the power is disconnected before cleaning. Wipe the fixture with a soft, dry, or slightly damp రాపిడి క్లీనర్లు, ద్రావకాలు లేదా కఠినమైన రసాయనాలను ఉపయోగించవద్దు, ఎందుకంటే ఇవి ముగింపు లేదా విద్యుత్ భాగాలను దెబ్బతీస్తాయి.
- తనిఖీ: Periodically check the fixture for any signs of damage, loose connections, or wear. If any issues are found, disconnect power immediately and consult a qualified electrician.
- కాంతి మూలం: The LED light source is non-replaceable. If the LEDs fail, the entire fixture must be replaced.
7. ట్రబుల్షూటింగ్
If you encounter issues with your LED batten light, refer to the following common problems and solutions:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| లైట్ ఆన్ అవ్వదు | విద్యుత్ సరఫరా లేదు వదులుగా ఉన్న కనెక్షన్ తప్పు స్విచ్ | సర్క్యూట్ బ్రేకర్ మరియు వాల్ స్విచ్ను తనిఖీ చేయండి. అన్ని విద్యుత్ కనెక్షన్లు సురక్షితంగా ఉన్నాయని ధృవీకరించండి. Test the switch with another device. |
| కాంతి మినుకుమినుకుమంటుంది | అస్థిర విద్యుత్ సరఫరా వదులైన వైరింగ్ అననుకూల డిమ్మర్ (వర్తిస్తే) | Ensure stable power. Consult an electrician. అన్ని వైరింగ్ కనెక్షన్లను తనిఖీ చేయండి. Remove dimmer or replace with compatible LED dimmer. |
| కాంతి మసకగా ఉంది | సరికాని వాల్యూమ్tage Dust/dirt on diffuser | సరఫరా వాల్యూమ్ని ధృవీకరించండిtage AC220-240V. Clean the diffuser with a soft cloth. |
If the problem persists after attempting these solutions, please contact customer support or a qualified electrician.
8. స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| బ్రాండ్ | ఆప్టోనికా |
| మోడల్ సంఖ్య | TU5557 |
| కాంతి రకం | LED |
| విద్యుత్ వినియోగం | 12 వాట్స్ |
| సమానమైన శక్తి | 70 వాట్స్ |
| ప్రకాశించే ఫ్లక్స్ | 920 lm |
| రంగు ఉష్ణోగ్రత | 4000 Kelvin (Natural White) |
| వాల్యూమ్tage | AC220-240V |
| బీమ్ యాంగిల్ | 120 డిగ్రీలు |
| IP రేటింగ్ | IP20 (ఇండోర్ ఉపయోగం మాత్రమే) |
| కొలతలు (L x W x H) | 870 mm x 32 mm x 22 mm |
| జీవితకాలం | 25,000 గంటలు |
| Ignition Time | 0.1 seconds (Instant On) |
| కాంతి మూలం | భర్తీ చేయలేని LED |
| శక్తి మూలం | ఎలక్ట్రిక్ కేబుల్ |
9. వారంటీ మరియు మద్దతు
This Optonica T5 LED Batten Light is covered by a 2 సంవత్సరాల వారంటీ from the date of purchase, ensuring product quality and reliability. The warranty covers defects in materials and workmanship under normal use.
For warranty claims, technical support, or any questions regarding your product, please contact your retailer or Optonica customer service with your proof of purchase and model number (TU5557).
Please note that the warranty does not cover damage caused by improper installation, misuse, accidents, unauthorized repairs, or normal wear and tear.
