NUX DM-8 డిజిటల్ డ్రమ్ కిట్ యూజర్ మాన్యువల్

1. పరిచయం

NUX DM-8 డిజిటల్ డ్రమ్ కిట్ ప్రామాణికమైన అకౌస్టిక్ లాంటి అనుభూతిని మరియు వాస్తవిక వ్యక్తీకరణ ప్లేయింగ్ అనుభవాన్ని అందిస్తుంది. వినూత్న సాంకేతికతలతో రూపొందించబడిన DM-8 ఒక బలమైన రాక్ సిస్టమ్ మరియు బహుముఖ సౌండ్ మాడ్యూల్‌ను కలిగి ఉంది, ఇది అన్ని స్థాయిల డ్రమ్మర్లకు అనుకూలంగా ఉంటుంది. ఈ మాన్యువల్ మీ DM-8 కిట్‌ను సెటప్ చేయడం, ఆపరేట్ చేయడం, నిర్వహించడం మరియు ట్రబుల్షూట్ చేయడం కోసం వివరణాత్మక సూచనలను అందిస్తుంది.

2 కీ ఫీచర్లు

• ఈ హై-టోపీ దాని స్వంత హ్యాట్ స్టాండ్‌పై అమర్చబడి ఉంటుంది, ఇది ఫిక్స్‌డ్ ప్యాడ్ కంటే మరింత వాస్తవిక అనుభూతిని అందిస్తుంది.
• మెరుగైన ప్లేబిలిటీ కోసం 12-అంగుళాల స్వతంత్ర స్నేర్ డ్రమ్‌ను కలిగి ఉంది.
• కొత్తగా రూపొందించిన 10-అంగుళాల ఇండిపెండెంట్ కిక్ డ్రమ్ డబుల్ బాస్ పెడల్‌కు పూర్తిగా మద్దతు ఇవ్వగలదు.
• కొత్త DM-8 సౌండ్ మాడ్యూల్ ఆవిష్కరణ మరియు ఆకర్షణీయమైన లక్షణాలతో నిండి ఉంది, వీటిలో వ్యక్తిగత ప్యాడ్‌లకు సులభంగా ఆడియో స్థాయి కేటాయింపు కోసం గ్రూప్ ఫేడర్‌లు ఉన్నాయి.
• USB ద్వారా Mac లేదా Windows కంప్యూటర్‌కు స్టీరియో ఆడియో మరియు MIDI డేటాను పంపగల సామర్థ్యం.
• మీ స్వంత WAV లను దిగుమతి చేసుకోండిampUSB ఫ్లాష్ డ్రైవ్ ద్వారా.
• వ్యక్తిగత ప్యాడ్‌లకు EQ, కంప్రెషన్, ఓవర్‌డ్రైవ్ లేదా రివర్బ్‌ను వర్తింపజేయండి లేదా మీ మొత్తం మిశ్రమానికి మాస్టర్ కంప్రెషన్ మరియు/లేదా EQని జోడించండి.

3. సెటప్ గైడ్

మీ NUX DM-8 డిజిటల్ డ్రమ్ కిట్‌ను అసెంబుల్ చేసి సెటప్ చేయడానికి ఈ దశలను అనుసరించండి:

1. అన్‌ప్యాకింగ్: ప్యాకేజింగ్ నుండి అన్ని భాగాలను జాగ్రత్తగా తొలగించండి. ప్యాకింగ్ జాబితాలో జాబితా చేయబడిన అన్ని భాగాలు ఉన్నాయని నిర్ధారించుకోండి.
2. రాక్ వ్యవస్థను సమీకరించండి: చేర్చబడిన అసెంబ్లీ రేఖాచిత్రం ప్రకారం ప్రధాన ఫ్రేమ్ ట్యూబ్‌లను కనెక్ట్ చేయండి. అన్ని cl లను నిర్ధారించుకోండి.ampలు మరియు బోల్టులు సురక్షితంగా బిగించబడ్డాయి.
3. మౌంట్ ప్యాడ్‌లు మరియు సింబల్స్: అందించిన cl ని ఉపయోగించి ర్యాక్ సిస్టమ్‌కు స్నేర్, టామ్ ప్యాడ్‌లు మరియు సింబల్ ప్యాడ్‌లను (హై-హ్యాట్, క్రాష్, రైడ్) అటాచ్ చేయండి.ampలు మరియు చేతులు. సౌకర్యవంతమైన ఆట కోసం వాటిని ఎర్గోనామిక్‌గా ఉంచండి.
4. కిక్ డ్రమ్ మరియు హై-హాట్ స్టాండ్‌ను ఇన్‌స్టాల్ చేయండి: 10-అంగుళాల ఇండిపెండెంట్ కిక్ డ్రమ్ ప్యాడ్‌ను ఉంచండి మరియు మీ బాస్ డ్రమ్ పెడల్‌ను అటాచ్ చేయండి. హై-హ్యాట్ స్టాండ్‌ను సెటప్ చేయండి మరియు హై-హ్యాట్ సింబల్ ప్యాడ్‌ను మౌంట్ చేయండి.
5. DM-8 సౌండ్ మాడ్యూల్‌ను కనెక్ట్ చేయండి: DM-8 సౌండ్ మాడ్యూల్‌ను రాక్‌కు సురక్షితంగా మౌంట్ చేయండి. చేర్చబడిన కేబుల్‌లను ఉపయోగించి ప్రతి డ్రమ్ మరియు సింబల్ ప్యాడ్‌ను మాడ్యూల్‌లోని సంబంధిత ట్రిగ్గర్ ఇన్‌పుట్‌కు కనెక్ట్ చేయండి. కనెక్షన్‌లు గట్టిగా ఉన్నాయని నిర్ధారించుకోండి.
6. పవర్ కనెక్షన్: DC 9V పవర్ అడాప్టర్‌ను DM-8 మాడ్యూల్‌కి కనెక్ట్ చేసి, దానిని పవర్ అవుట్‌లెట్‌లోకి ప్లగ్ చేయండి.
7. ఆడియో అవుట్‌పుట్: హెడ్‌ఫోన్‌లను PHONES జాక్‌కి కనెక్ట్ చేయండి లేదా L/MONO మరియు R అవుట్‌పుట్‌లను ఒక ampలైఫైయర్, మిక్సర్ లేదా ఆడియో ఇంటర్‌ఫేస్.

చిత్రం: NUX DM-8 డిజిటల్ డ్రమ్ కిట్ పూర్తిగా అసెంబుల్ చేయబడింది, షోక్asing దాని బలమైన రాక్ వ్యవస్థ మరియు ప్యాడ్ లేఅవుట్.

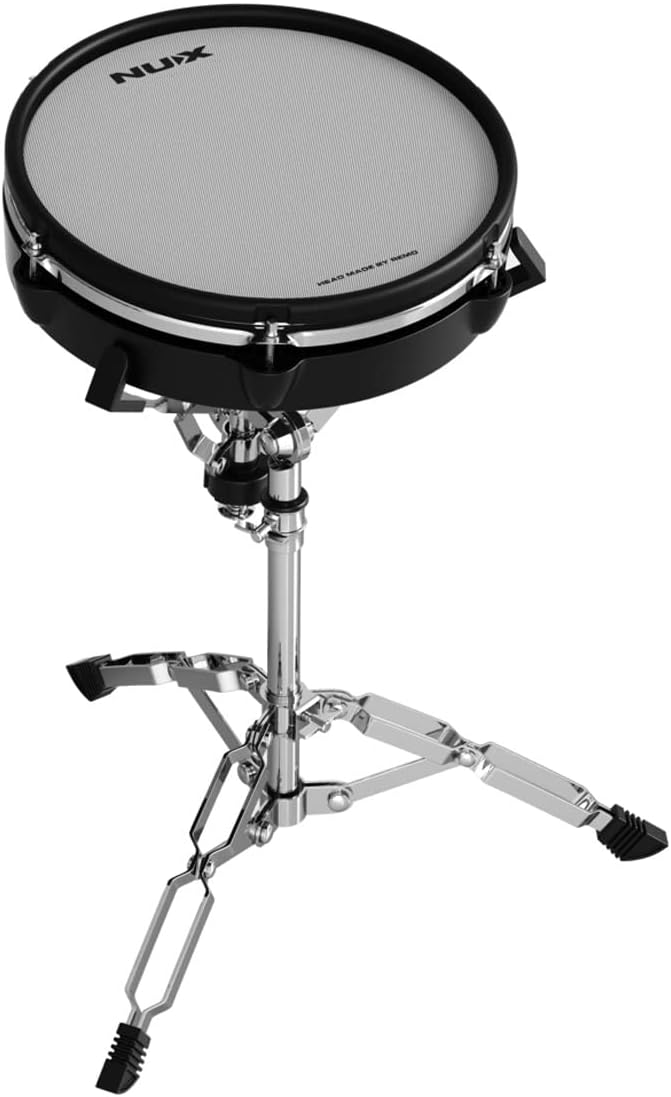

చిత్రం: దాని అంకితమైన స్టాండ్‌పై అమర్చబడిన 12-అంగుళాల స్వతంత్ర స్నేర్ డ్రమ్ ప్యాడ్ యొక్క క్లోజప్.

చిత్రం: బాస్ డ్రమ్ పెడల్ జతచేయబడిన 10-అంగుళాల ఇండిపెండెంట్ కిక్ డ్రమ్ ప్యాడ్, డబుల్ బాస్ పెడల్స్‌కు మద్దతు ఇవ్వడానికి రూపొందించబడింది.

చిత్రం: హై-టోపీ సింబల్ ప్యాడ్ దాని స్వంత ప్రత్యేక హై-టోపీ స్టాండ్‌పై అమర్చబడి, వాస్తవిక అనుభూతిని అందిస్తుంది.

4. ఆపరేటింగ్ సూచనలు

DM-8 సౌండ్ మాడ్యూల్ మీ డ్రమ్ కిట్ కి కేంద్ర నియంత్రణ యూనిట్. సరైన పనితీరు కోసం దాని విధులతో మిమ్మల్ని మీరు పరిచయం చేసుకోండి.

4.1. DM-8 సౌండ్ మాడ్యూల్ ఓవర్view

DM-8 మాడ్యూల్ వివిధ నియంత్రణలతో కూడిన సహజమైన ఇంటర్‌ఫేస్‌ను కలిగి ఉంది:

• గ్రూప్ ఫేడర్స్: అంకితమైన ఫేడర్‌లను ఉపయోగించి వ్యక్తిగత ప్యాడ్‌ల (కిక్, స్నేర్, టామ్స్, హై-హాట్, క్రాష్, రైడ్) కోసం ఆడియో స్థాయిలను నేరుగా సర్దుబాటు చేయండి.
• కిట్ ఎంపిక: వివిధ శైలులలో (పాప్, రాక్, ఎలక్ట్రానిక్, మెటల్, పెర్కషన్, జాజ్) 30 హై-ఫిడిలిటీ డ్రమ్ కిట్‌ల నుండి బ్రౌజ్ చేయడానికి మరియు ఎంచుకోవడానికి ప్రధాన రోటరీ నాబ్‌ను ఉపయోగించండి.
• సౌండ్ అనుకూలీకరణ: సౌండ్ ఎడిటింగ్ ఫీచర్‌లను యాక్సెస్ చేయడానికి 'మెనూ' బటన్‌ను నొక్కండి. మీరు ప్యాడ్ యొక్క రిమ్ లేదా హెడ్‌కు ఏదైనా ధ్వనిని కేటాయించవచ్చు.
• అంతర్నిర్మిత పాటలు: మాడ్యూల్ జామింగ్ కోసం అంతర్నిర్మిత పాటల ఎంపికను కలిగి ఉంటుంది. బ్రౌజ్ చేయడానికి 'సాంగ్ లిస్ట్' బటన్‌ను మరియు ప్లేబ్యాక్‌ను నియంత్రించడానికి 'ప్లే/స్టాప్' బటన్‌ను ఉపయోగించండి.
• మెట్రోనొమ్: స్థిరమైన టెంపోతో ప్రాక్టీస్ చేయడానికి 'క్లిక్' బటన్‌ను ఉపయోగించి మెట్రోనొమ్‌ను యాక్టివేట్ చేయండి.

చిత్రం: క్లోజప్ view NUX DM-8 డిజిటల్ డ్రమ్ మాడ్యూల్, దాని డిస్ప్లే, నాబ్‌లు, బటన్‌లు మరియు గ్రూప్ ఫేడర్‌లను చూపుతుంది.

చిత్రం: వివరణాత్మకం view DM-8 మాడ్యూల్ యొక్క వినియోగదారు ఇంటర్‌ఫేస్, ధ్వని ఎంపిక మరియు మిక్సింగ్ కోసం వివిధ నియంత్రణలను హైలైట్ చేస్తుంది.

4.2. USB ఆడియో మరియు MIDI

ఆడియో మరియు MIDI డేటా బదిలీ కోసం DM-8 మాడ్యూల్ USB ద్వారా కంప్యూటర్‌కు కనెక్ట్ చేయగలదు:

• USB ఆడియో: రికార్డింగ్ లేదా లైవ్ స్ట్రీమింగ్ కోసం స్టీరియో ఆడియోను నేరుగా మీ Mac లేదా Windows కంప్యూటర్‌కు పంపండి.
• MIDI డేటా: మీ డిజిటల్ ఆడియో వర్క్‌స్టేషన్ (DAW)లో వర్చువల్ పరికరాలను నియంత్రించడానికి MIDI డేటాను ప్రసారం చేయండి లేదా DM-8ని MIDI కంట్రోలర్‌గా ఉపయోగించండి.

చిత్రం: రికార్డింగ్ కోసం కంప్యూటర్‌కు MIDI మరియు ఆడియో డేటాను పంపగల DM-8 సామర్థ్యాన్ని వివరించే స్క్రీన్‌షాట్.

4.3. WAV ఎస్ample దిగుమతి

కస్టమ్ WAV లను దిగుమతి చేసుకోవడం ద్వారా మీ సౌండ్ లైబ్రరీని విస్తరించండి.ampతక్కువ:

• మీ WAV ఉన్న USB ఫ్లాష్ డ్రైవ్‌ను చొప్పించండి. fileమాడ్యూల్‌లోని 'USB డిస్క్' పోర్ట్‌లోకి లు.
• DM-8 మాడ్యూల్ డిస్ప్లేలో WAV దిగుమతి మెనూకు నావిగేట్ చేయండి.
• వ్యక్తిగత WAV ని ఎంచుకుని దిగుమతి చేసుకోండి fileలు లేదా అన్నీ fileUSB డ్రైవ్ నుండి.

చిత్రం: DM-8 మాడ్యూల్ యొక్క స్క్రీన్ WAVని దిగుమతి చేసుకోవడానికి మరియు నిర్వహించడానికి ఎంపికలను ప్రదర్శిస్తోంది. fileUSB డిస్క్ నుండి.

4.4. ప్రభావాల ప్రాసెసింగ్

అంతర్నిర్మిత ప్రభావాలతో మీ డ్రమ్ శబ్దాలను మెరుగుపరచండి:

• వివిధ ప్రభావాలను వర్తింపజేయడానికి 'EFFECT' మెనుని యాక్సెస్ చేయండి.
• ప్యాడ్ EQ/కాంప్: వ్యక్తిగత డ్రమ్ ప్యాడ్‌లకు ఈక్వలైజేషన్ మరియు కంప్రెషన్‌ను వర్తింపజేయండి.
• మాస్టర్ EQ/కాంప్: మొత్తం మిశ్రమానికి ఈక్వలైజేషన్ మరియు కంప్రెషన్‌ను వర్తించండి.
• ఓవర్‌డ్రైవ్/రివర్బ్: సృజనాత్మక ధ్వని ఆకృతి కోసం వ్యక్తిగత ప్యాడ్‌లు లేదా మాస్టర్ అవుట్‌పుట్‌లకు ఓవర్‌డ్రైవ్ లేదా రివర్బ్ ఎఫెక్ట్‌లను జోడించండి.

చిత్రం: DM-8 మాడ్యూల్ యొక్క స్క్రీన్ ప్యాడ్ EQ, ప్యాడ్ కాంప్, మాస్టర్ EQ, మాస్టర్ కాంప్, ఓవర్‌డ్రైవ్ మరియు రెవర్బ్‌తో సహా అందుబాటులో ఉన్న ప్రభావాల ఎంపికలను చూపుతుంది.

5. నిర్వహణ

సరైన నిర్వహణ మీ NUX DM-8 డిజిటల్ డ్రమ్ కిట్ యొక్క దీర్ఘాయువు మరియు సరైన పనితీరును నిర్ధారిస్తుంది:

• శుభ్రపరచడం: ప్యాడ్‌లు, సింబల్స్, మాడ్యూల్ మరియు రాక్ సిస్టమ్‌ను తుడవడానికి మృదువైన, పొడి వస్త్రాన్ని ఉపయోగించండి. రాపిడి క్లీనర్‌లు లేదా ద్రావకాలను నివారించండి.
• మెష్ హెడ్ కేర్: మెష్ హెడ్స్ మన్నికైనవి కానీ కొద్దిగా d తో సున్నితంగా శుభ్రం చేయవచ్చుamp అవసరమైతే వస్త్రం. అధిక బలాన్ని ప్రయోగించవద్దు.
• కేబుల్ నిర్వహణ: దెబ్బతినకుండా ఉండటానికి కేబుల్‌లను క్రమబద్ధంగా మరియు చిక్కులు లేకుండా ఉంచండి. పదునైన వంపులు లేదా చిటికెడులను నివారించండి.
• నిల్వ: ఎక్కువసేపు ఉపయోగంలో లేనప్పుడు, కిట్‌ను ప్రత్యక్ష సూర్యకాంతి మరియు తీవ్రమైన ఉష్ణోగ్రతలు లేకుండా చల్లని, పొడి ప్రదేశంలో నిల్వ చేయండి.
• కనెక్షన్‌లను బిగించండి: కాలానుగుణంగా అన్ని cl లను తనిఖీ చేసి బిగించండిampస్థిరత్వం మరియు సరైన ట్రిగ్గరింగ్‌ను నిర్ధారించడానికి లు, బోల్ట్‌లు మరియు కేబుల్ కనెక్షన్‌లు.

6. ట్రబుల్షూటింగ్

మీ DM-8 కిట్‌తో మీకు సమస్యలు ఎదురైతే, ఈ క్రింది సాధారణ సమస్యలు మరియు పరిష్కారాలను చూడండి:

7. స్పెసిఫికేషన్లు

మోడల్ సంఖ్య:

DM-8

వస్తువు బరువు:

66.9 పౌండ్లు

ప్యాకేజీ కొలతలు:

46.9 x 20.3 x 15.9 అంగుళాలు

స్నేర్ డ్రమ్:

12-అంగుళాల ఇండిపెండెంట్ స్నేర్ డ్రమ్

కిక్ డ్రమ్:

10-అంగుళాల ఇండిపెండెంట్ కిక్ డ్రమ్ (డబుల్ బాస్ పెడల్‌కు మద్దతు ఇస్తుంది)

హాయ్-టోపీ:

దాని స్వంత హై-టోపీ స్టాండ్‌పై అమర్చబడింది

సౌండ్ మాడ్యూల్:

గ్రూప్ ఫేడర్‌లతో కూడిన DM-8 మాడ్యూల్, 30 డ్రమ్ కిట్‌లు, సౌండ్ అనుకూలీకరణ, అంతర్నిర్మిత పాటలు, మెట్రోనొమ్

కనెక్టివిటీ:

USB (ఆడియో/MIDI), USB డిస్క్ (WAV దిగుమతి), AUX IN, MIDI OUT, L/MONO & R అవుట్‌పుట్‌లు, ట్రిగ్గర్ ఇన్‌పుట్‌లు

ప్రభావాలు:

ప్యాడ్ EQ, ప్యాడ్ కంప్రెషన్, మాస్టర్ EQ, మాస్టర్ కంప్రెషన్, ఓవర్‌డ్రైవ్, రెవెర్బ్

8. వారంటీ మరియు మద్దతు

NUX ఉత్పత్తులు అధిక-నాణ్యత ప్రమాణాలకు అనుగుణంగా తయారు చేయబడతాయి. వారంటీ సమాచారం, సాంకేతిక మద్దతు లేదా సేవా విచారణల కోసం, దయచేసి మీ ఉత్పత్తితో చేర్చబడిన వారంటీ కార్డ్‌ను చూడండి లేదా అధికారిక NUXని సందర్శించండి. webసైట్. ఈ మాన్యువల్‌లో కవర్ చేయని ఏవైనా సమస్యలకు సహాయం కోసం మీరు నేరుగా NUX కస్టమర్ సపోర్ట్‌ను కూడా సంప్రదించవచ్చు.
