1. పరిచయం
This manual provides essential information for the safe and efficient installation, operation, and maintenance of your HOFTRONIC 120cm IP65 LED Tri-Proof Luminaire, Model 2700904. Please read these instructions thoroughly before installation and retain them for future reference.
2. ఉత్పత్తి లక్షణాలు
- Tri-Proof Design: The HOFTRONIC 120cm LED luminaire features a Tri-Proof design, making it waterproof (IP65), dustproof, resistant to chemical vapors, and shock-resistant (IK07). It operates reliably in temperatures ranging from -20°C to 40°C.
- శక్తి సామర్థ్యం: This LED luminaire consumes only 36 watts while producing 4320 lumens of light, offering up to 50% energy savings compared to a 62W fluorescent bulb.
- Integrated Light Source & Interconnectable: The luminaire features an integrated LED light source, eliminating the need for separate LED tubes. It includes all necessary components for direct mounting and supports interconnection of up to 10 units.
- బహుముఖ అప్లికేషన్లు: With an IK07 vandal protection rating, this LED luminaire is suitable for both commercial and non-commercial applications, including public outdoor spaces. Its diffuse light output minimizes glare, making it ideal for areas like parking garages.
- Durability and Lifespan: Constructed from durable ABS and polycarbonate, the LED bars resist porosity even with prolonged exposure to chemical vapors. The luminaire has an average lifespan of 25,000 hours.
3. భద్రతా సమాచారం
కింది భద్రతా జాగ్రత్తలను ఎల్లప్పుడూ గమనించండి:
- సంస్థాపన, నిర్వహణ లేదా శుభ్రపరిచే ముందు విద్యుత్ సరఫరా డిస్కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి.
- స్థానిక విద్యుత్ కోడ్లకు అనుగుణంగా అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా ఇన్స్టాలేషన్ నిర్వహించాలి.
- లూమినైర్ను ఏ విధంగానూ సవరించవద్దు.
- వెలుతురు ఉన్నప్పుడు కాంతి మూలానికి నేరుగా కళ్ళు గురికాకుండా ఉండండి.
- మౌంటు ఉపరితలం luminaire యొక్క బరువుకు మద్దతు ఇస్తుందని నిర్ధారించుకోండి.
4. ప్యాకేజీ విషయాలు
The HOFTRONIC 120cm IP65 LED Tri-Proof Luminaire package typically includes:
- 1x HOFTRONIC 120cm LED Luminaire
- మౌంటు బ్రాకెట్లు మరియు మరలు
- కనెక్షన్ కేబుల్
- ముగింపు టోపీలు
- ఇన్స్ట్రక్షన్ మాన్యువల్
5. సెటప్ మరియు ఇన్స్టాలేషన్
సరైన సంస్థాపన కోసం ఈ దశలను అనుసరించండి:
- తయారీ: Disconnect power at the main circuit breaker before beginning installation.
- బ్రాకెట్లను మౌంట్ చేయడం: Use the provided mounting brackets to secure the luminaire to the desired ceiling or wall surface. Mark the drilling points, drill holes, insert appropriate anchors (if necessary), and fasten the brackets securely with screws.
Image: Mounting brackets and screws for securing the luminaire.
- వైరింగ్ కనెక్షన్: Open the connection point on the luminaire. Connect the live, neutral, and ground wires from your electrical supply to the corresponding terminals inside the luminaire. Ensure all connections are tight and secure.
Image: Detail of the electrical connection point.
- Securing the Luminaire: Once wired, snap or slide the luminaire onto the mounted brackets. Ensure it is firmly seated.
Image: Installation diagram illustrating the mounting process.
- Interconnection (Optional): If connecting multiple luminaires, use the provided interconnection cable to link them. Up to 10 units can be connected in series. Ensure the total wattage does not exceed circuit limits.
Image: Diagram demonstrating the interconnection of multiple luminaires.
- శక్తిని పునరుద్ధరించండి: ఇన్స్టాలేషన్ పూర్తయిన తర్వాత మరియు అన్ని కనెక్షన్లు సురక్షితంగా ఉన్న తర్వాత, ప్రధాన సర్క్యూట్ బ్రేకర్ వద్ద విద్యుత్ సరఫరాను పునరుద్ధరించండి.
6. ఆపరేషన్
The HOFTRONIC LED luminaire operates immediately upon receiving power. There are no complex controls. Simply switch on the power supply to illuminate the area.
Image: The luminaire providing bright, diffuse light in a garage workshop.

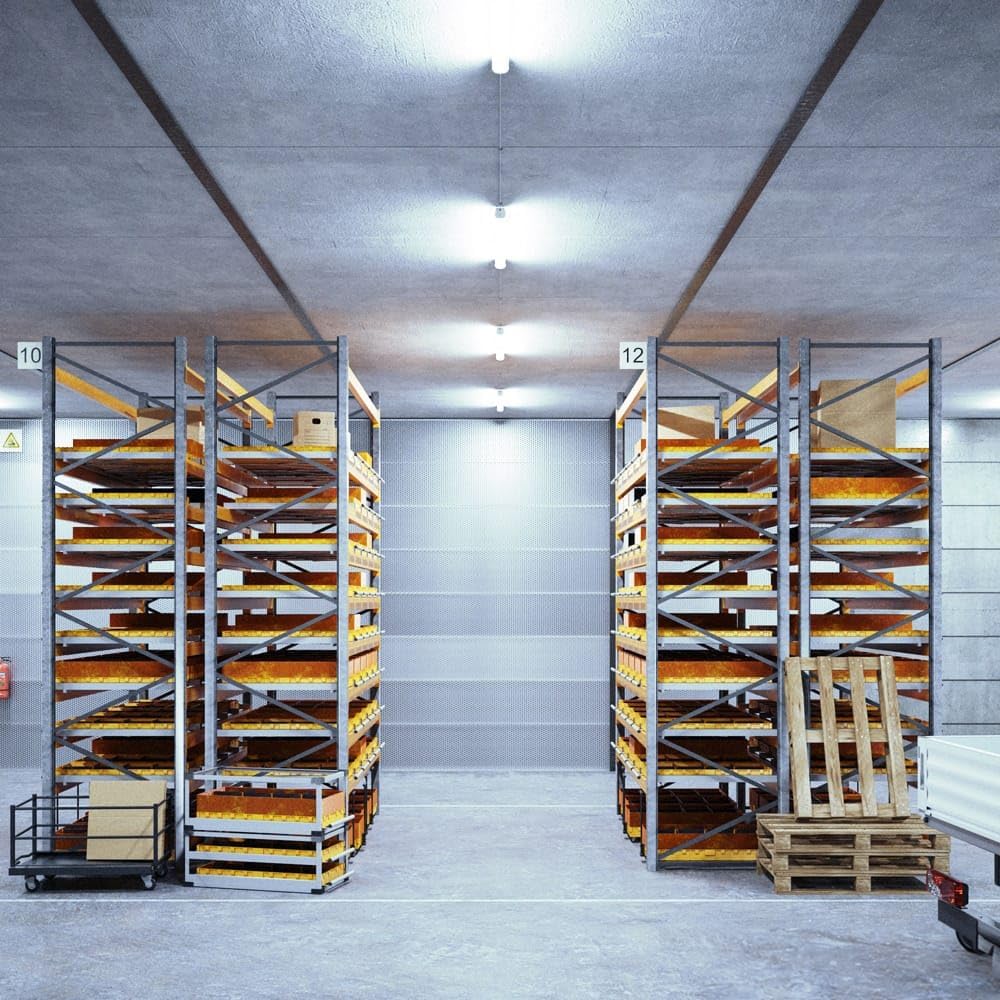

Image: Multiple luminaires illuminating a warehouse environment.
7. నిర్వహణ
The HOFTRONIC LED luminaire requires minimal maintenance:
- శుభ్రపరచడం: Periodically clean the exterior of the luminaire with a soft, damp వస్త్రం. రాపిడి క్లీనర్లు లేదా ద్రావకాలను ఉపయోగించవద్దు. శుభ్రపరిచే ముందు పవర్ ఆఫ్ చేయబడిందని నిర్ధారించుకోండి.
- తనిఖీ: Regularly inspect the luminaire and its connections for any signs of damage or wear. If any damage is observed, disconnect power and consult a qualified technician.
8. ట్రబుల్షూటింగ్
మీ లూమినైర్తో మీకు సమస్యలు ఎదురైతే, ఈ క్రింది సాధారణ సమస్యలు మరియు పరిష్కారాలను చూడండి:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| Luminaire does not turn on | విద్యుత్ సరఫరా లేదు వదులుగా ఉండే వైరింగ్ కనెక్షన్ Faulty luminaire | సర్క్యూట్ బ్రేకర్ మరియు పవర్ స్విచ్ను తనిఖీ చేయండి Verify all wiring connections are secure (with power off) Contact customer support if other solutions fail |
| కాంతి మినుకుమినుకుమంటుంది | అస్థిర విద్యుత్ సరఫరా వదులుగా ఉన్న కనెక్షన్ | Consult an electrician to check power stability Check wiring connections (with power off) |
| తగ్గిన ప్రకాశం | దుమ్ము చేరడం జీవితకాలం ముగింపు | Clean the luminaire surface Consider replacement if luminaire is old |
9. స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| బ్రాండ్ | హోఫ్ట్రోనిక్ |
| మోడల్ సంఖ్య | 2700904 |
| కొలతలు (L x W x H) | 120 x 6.5 x 5.8 సెం.మీ |
| బరువు | 5 కిలోలు |
| మెటీరియల్ | ABS, పాలికార్బోనేట్ |
| రంగు | బూడిద రంగు |
| విద్యుత్ వినియోగం | 36 వాట్స్ |
| ప్రకాశించే ఫ్లక్స్ | 4320 ల్యూమెన్స్ |
| రంగు ఉష్ణోగ్రత | 6000K (డేలైట్ వైట్) |
| వాల్యూమ్tage | 230 వోల్ట్లు |
| IP రేటింగ్ | IP65 (వాటర్ప్రూఫ్ మరియు డస్ట్ప్రూఫ్) |
| IK రేటింగ్ | IK07 (Shock Resistant) |
| సగటు జీవితకాలం | 25,000 గంటలు |
| సర్టిఫికేషన్ | CE, EMC, RoHS |
| సంస్థాపన రకం | సీలింగ్ మౌంట్ |
| ప్రత్యేక లక్షణాలు | Interconnectable (up to 10 units), Energy Saving |
For detailed energy information, please refer to the energy label and product data sheet:
Image: Energy Label. View EPREL డేటాబేస్
Image: Product Data Sheet.
10. వారంటీ మరియు మద్దతు
The HOFTRONIC 120cm IP65 LED Tri-Proof Luminaire comes with a 2 సంవత్సరాల వారంటీ from the date of purchase. This warranty covers manufacturing defects. For warranty claims or technical support, please contact your retailer or HOFTRONIC customer service with your proof of purchase and model number (2700904).
