1. పరిచయం
The 1Mii DS500-JP is a high-quality Bluetooth audio receiver designed to upgrade your existing home stereo systems, AV receivers, or powered speakers with advanced Bluetooth connectivity. This device allows you to stream high-fidelity audio wirelessly from your smartphone, PC, or other Bluetooth-enabled music players to your audio equipment within seconds. It features Bluetooth 5.1 technology and supports various high-resolution audio codecs for an immersive listening experience.
2. ఉత్పత్తి ముగిసిందిview
కీ ఫీచర్లు
- High-Fidelity Wireless Audio: Supports advanced audio codecs including LDAC, Qualcomm aptX HD, aptX Low Latency, aptX, and AAC for superior sound quality.
- బ్లూటూత్ 5.1 టెక్నాలజీ: Equipped with a Qualcomm QCC5125 Bluetooth chip for faster and more stable wireless connections.
- Premium Audio DAC: Integrates an ES9018K2M DAC chip for enhanced audio performance.
- బహుముఖ కనెక్టివిటీ: Features analog RCA, digital optical, and digital coaxial outputs, compatible with most audio equipment. Simultaneous output is supported.
- విస్తరించిన వైర్లెస్ పరిధి: An external booster antenna provides a stable wireless connection range of over 30 meters.
- OLED డిస్ప్లే: A clear OLED screen displays Bluetooth connection status, track name, sampling rate, and audio codec.
- Volume Control & EQ Modes: Easily adjust volume and select from multiple equalizer modes to customize your listening experience.
Image: The 1Mii DS500-JP receiver showcasing its Hi-Res Audio, LDAC, Bluetooth 5.1, and aptX HD capabilities.
డిజైన్ మరియు కొలతలు

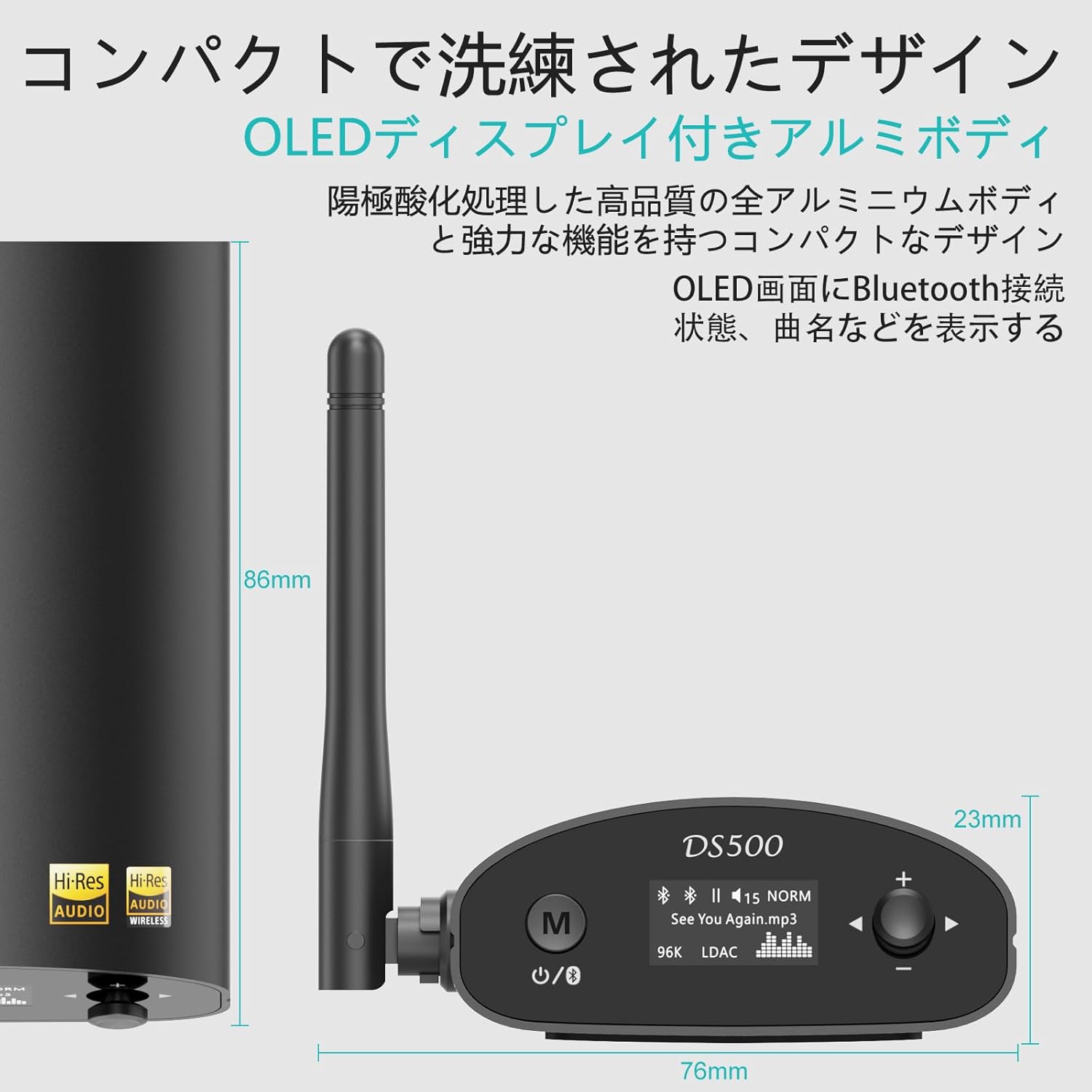

The DS500-JP features a compact and sophisticated design with an all-aluminum body, anodized for high quality. Its dimensions are approximately 86mm (height with antenna) x 76mm (width) x 23mm (depth). The OLED display provides essential information at a glance.
Image: Detailed dimensions of the DS500-JP receiver, highlighting its compact size.
3. ప్యాకేజీ విషయాలు
ప్యాకేజీని తెరిచినప్పుడు, కింది అంశాలన్నీ ఉన్నాయని నిర్ధారించుకోండి:
- 1Mii DS500-JP Wireless Audio Adapter
- USB ఛార్జింగ్ కేబుల్
- 3.5mm Male to RCA Male Audio Cable
- RCA Male to RCA Male Audio Cable
- ఆప్టికల్ కేబుల్
- వినియోగదారు మాన్యువల్
Image: All items included in the 1Mii DS500-JP product package.
4. సెటప్
4.1 పవర్ కనెక్షన్
- Connect the provided USB charging cable to the DC 5V input port on the DS500-JP.
- Plug the other end of the USB cable into a compatible USB power adapter (not included) or a USB port on your audio equipment.
4.2 ఆడియో అవుట్పుట్ కనెక్షన్
The DS500-JP offers multiple output options. Choose the appropriate cable and port based on your audio system:
- Analog RCA Output: Use the RCA audio cable to connect the "ANALOG OUT" ports (red for right, white for left) on the DS500-JP to the corresponding RCA input ports on your ampలైఫైయర్ లేదా యాక్టివ్ స్పీకర్లు.
- డిజిటల్ ఆప్టికల్ అవుట్పుట్: Use the optical cable to connect the "OPTICAL OUT" port on the DS500-JP to the optical input port on your digital audio receiver or DAC.
- Digital Coaxial Output: Use a coaxial cable (not included) to connect the "COAXIAL OUT" port on the DS500-JP to the coaxial input port on your digital audio receiver or DAC.
Image: The rear panel of the DS500-JP, illustrating the DC 5V, Optical Out, Analog Out (RCA), and Coaxial Out ports.
4.3 యాంటెన్నా ఇన్స్టాలేషన్
Screw the external booster antenna into the antenna port on the back of the DS500-JP. Ensure it is securely tightened for optimal wireless performance.
Image: The DS500-JP with its external antenna, emphasizing enhanced Bluetooth 5.1 connectivity.
5. ఆపరేటింగ్ సూచనలు
5.1 పవర్ ఆన్/ఆఫ్
- To power on, press the power button (usually marked with a circle and a vertical line) on the front panel. The OLED display will light up.
- పవర్ ఆఫ్ చేయడానికి, డిస్ప్లే ఆఫ్ అయ్యే వరకు పవర్ బటన్ను నొక్కి పట్టుకోండి.
5.2 బ్లూటూత్ జత చేయడం
- Ensure the DS500-JP is powered on. The OLED display will show "Pairing" or a similar indicator.
- మీ స్మార్ట్ఫోన్, టాబ్లెట్ లేదా PCలో, బ్లూటూత్ను ప్రారంభించి, అందుబాటులో ఉన్న పరికరాల కోసం శోధించండి.
- Select "DS500" from the list of found devices to initiate pairing.
- Once connected, the OLED display will show the connection status, track name, and the active audio codec (e.g., LDAC, aptX HD).
Image: The OLED display of the DS500-JP, illustrating how track information and connection status are shown.
5.3 వాల్యూమ్ నియంత్రణ
Use the "+" and "-" buttons on the front panel to adjust the output volume of the DS500-JP.
5.4 EQ మోడ్ ఎంపిక
In Bluetooth connection mode, the DS500-JP supports various EQ modes. To change the EQ mode:
- Press and hold the EQ button (often integrated with the volume knob or a dedicated button) for approximately 2 seconds.
- Rotate the volume knob or press the "+" / "-" buttons to cycle through the available EQ modes (e.g., Normal, Rock, Class, Jazz, Dance, Pop, Bass).
- Release the button to select the desired EQ mode.
Image: Visual guide for selecting different EQ modes on the DS500-JP.
5.5 USB Input (Sound Card Function)
The DS500-JP can also function as a USB sound card when connected to a computer via its USB port. This allows for direct digital audio transfer from your computer to the DS500-JP for playback through your audio system.
6. నిర్వహణ
- మెత్తటి, పొడి గుడ్డతో తుడవడం ద్వారా పరికరాన్ని శుభ్రంగా ఉంచండి. రాపిడి క్లీనర్లు లేదా ద్రావకాలను ఉపయోగించవద్దు.
- వేడెక్కకుండా నిరోధించడానికి పరికరం బాగా వెంటిలేషన్ చేయబడిన ప్రదేశంలో ఉంచబడిందని నిర్ధారించుకోండి.
- పరికరాన్ని తీవ్రమైన ఉష్ణోగ్రతలు, తేమ లేదా ప్రత్యక్ష సూర్యకాంతికి బహిర్గతం చేయకుండా ఉండండి.
- పరికరాన్ని మీరే విడదీయడానికి లేదా మరమ్మతు చేయడానికి ప్రయత్నించవద్దు. ఏదైనా మరమ్మతుల కోసం అర్హత కలిగిన సేవా సిబ్బందిని సంప్రదించండి.
7. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| సౌండ్ అవుట్పుట్ లేదు. |
|
|
| బ్లూటూత్ పరికరంతో జత చేయడం సాధ్యపడదు. |
|
|
| Audio quality is poor or drops out. |
|
|
8. స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| మోడల్ సంఖ్య | DS500-JP |
| బ్రాండ్ | 1Mii |
| బ్లూటూత్ వెర్షన్ | 5.1 |
| బ్లూటూత్ చిప్ | క్వాల్కమ్ QCC5125 |
| DAC చిప్ | ES9018K2M |
| మద్దతు ఉన్న ఆడియో కోడెక్లు | LDAC, aptX HD, aptX Low Latency, aptX, AAC, SBC |
| LDAC Sampలింగ్ రేటు | Up to 24-bit/96 kHz (990kbps) |
| aptX HD Sampలింగ్ రేటు | Up to 24-bit/48 kHz (576kbps) |
| అవుట్పుట్ పోర్ట్లు | Analog RCA, Digital Optical, Digital Coaxial |
| ఇన్పుట్ పోర్ట్లు | Bluetooth, USB (for PC sound card function) |
| వైర్లెస్ రేంజ్ | Over 30 meters (with external antenna) |
| ప్రదర్శించు | OLED |
| పవర్ ఇన్పుట్ | DC 5V |
| కొలతలు (సుమారుగా) | 14.1 x 12.6 x 6.8 సెం.మీ (ప్యాకేజీ సైజు) |
| బరువు (సుమారు.) | 340 గ్రా (ప్యాకేజీ బరువు) |
| బ్యాటరీ | Not applicable (requires external power) |
9. వారంటీ మరియు మద్దతు
వారంటీ సమాచారం మరియు సాంకేతిక మద్దతు కోసం, దయచేసి అధికారిక 1Mii ని చూడండి. website or contact their customer service directly. Details regarding warranty periods and service procedures are typically provided with your purchase documentation or on the manufacturer's support pages.
ఆన్లైన్ మద్దతు: Visit the 1Mii official webతరచుగా అడిగే ప్రశ్నలు, డ్రైవర్ డౌన్లోడ్లు మరియు సంప్రదింపు సమాచారం కోసం సైట్.
కస్టమర్ సేవ: If you encounter any issues not covered in this manual, please reach out to 1Mii customer support for assistance.
