WORKPRO 1500W Rotary Hammer Drill User Manual

1. పరిచయం

Thank you for choosing the WORKPRO 1500W Rotary Hammer Drill. This heavy-duty tool is designed for demanding tasks such as drilling in concrete, wood, and steel, as well as chiseling applications. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your rotary hammer drill. Please read it thoroughly before first use and keep it for future reference.

Image 1.1: WORKPRO 1500W Rotary Hammer Drill and included accessories.

2. సాధారణ భద్రతా సూచనలు

అగ్ని ప్రమాదం, విద్యుత్ షాక్ మరియు వ్యక్తిగత గాయాల ప్రమాదాన్ని తగ్గించడానికి ఎల్లప్పుడూ ప్రాథమిక భద్రతా జాగ్రత్తలను పాటించండి. ఈ సూచనలను పాటించడంలో విఫలమైతే తీవ్రమైన గాయం కావచ్చు.

• పని ప్రాంత భద్రత: పని ప్రదేశాన్ని శుభ్రంగా మరియు బాగా వెలుతురు ఉండేలా చూసుకోండి. చిందరవందరగా లేదా చీకటిగా ఉండే ప్రాంతాలు ప్రమాదాలను ఆహ్వానిస్తాయి. మండే ద్రవాలు, వాయువులు లేదా ధూళి వంటి పేలుడు వాతావరణాలలో విద్యుత్ ఉపకరణాలను ఆపరేట్ చేయవద్దు.
• విద్యుత్ భద్రత: పవర్ టూల్ ప్లగ్‌లు అవుట్‌లెట్‌కు సరిపోలాలి. ప్లగ్‌ను ఎప్పుడూ ఎట్టి పరిస్థితుల్లోనూ సవరించవద్దు. మట్టి లేదా నేలపై ఉన్న ఉపరితలాలతో శరీర సంబంధాన్ని నివారించండి. వర్షం లేదా తడి పరిస్థితులకు పవర్ టూల్స్‌ను బహిర్గతం చేయవద్దు.
• వ్యక్తిగత భద్రత: Always wear eye protection. Use hearing protection when operating the tool for extended periods. Wear a dust mask if drilling in dusty conditions. Dress properly; avoid loose clothing or jewelry.
• సాధన వినియోగం మరియు సంరక్షణ: పవర్ టూల్‌ను బలవంతంగా వాడకండి. మీ అప్లికేషన్ కోసం సరైన పవర్ టూల్‌ను ఉపయోగించండి. ఏవైనా సర్దుబాట్లు చేయడానికి, ఉపకరణాలను మార్చడానికి లేదా పవర్ టూల్స్ నిల్వ చేయడానికి ముందు పవర్ సోర్స్ నుండి ప్లగ్‌ను డిస్‌కనెక్ట్ చేయండి.
• నిర్వహణ: పవర్ టూల్స్ నిర్వహించండి. కదిలే భాగాల తప్పుడు అమరిక లేదా బైండింగ్, భాగాల విచ్ఛిన్నం మరియు పవర్ టూల్ యొక్క ఆపరేషన్‌ని ప్రభావితం చేసే ఏవైనా ఇతర పరిస్థితుల కోసం తనిఖీ చేయండి.

3. Product Components and Included Items

Familiarize yourself with the parts of your WORKPRO Rotary Hammer Drill and the accessories provided.

Image 3.1: Key components of the rotary hammer drill, including SDS-PLUS Chuck, Four Functions Switch, Grease Pot, Shock Absorber, On/Off Switch, Cushioned Handle, Variable Speed Control, 360° Rotatable Handle, and Heat Outlet.

చేర్చబడిన ఉపకరణాలు:

Image 3.2: The complete set of accessories includes a carrying case, rotary hammer drill, SDS-plus point flat bit (250mm), SDS-plus point chisel bit (250mm), wrench, grease, SDS-plus drill bits (8mm, 10mm, 12mm), and a dust collector.

• 1 x Heavy-duty Rotary Hammer Drill
• 3 x SDS-plus Drill Bits (8 mm, 10 mm, 12 mm)
• 1 x Round Shank Chisel (Φ14 × 250 mm)
• 1 x Flat Chisel (Φ14 × 250 mm)
• 1 x Grease container
• 1 x Carbon Brush set
• 1 x డస్ట్ కవర్
• 1 x రెంచ్
• 1 x క్యారీయింగ్ కేస్

4. సెటప్ మరియు అసెంబ్లీ

4.1 సహాయక హ్యాండిల్‌ను అటాచ్ చేయడం

The 360° rotatable handle provides better control and comfort. Loosen the handle clamp, position the handle to your desired angle, and tighten the clamp సురక్షితంగా.

4.2 Inserting and Removing SDS-plus Bits

The SDS-plus chuck allows for quick and secure bit changes.

• చొప్పించడం: Clean the bit shank. Pull back the chuck collar, insert the bit into the chuck until it clicks into place. Release the collar. Pull on the bit to ensure it is securely locked.
• తీసివేయడం: Pull back the chuck collar and pull the bit out.

Image 4.1: Illustration of the auto-lock SDS-plus chuck for secure bit clamping.

4.3 Attaching the Dust Collector

For cleaner operation and to protect the user, attach the dust collector to the front of the tool when drilling.

Image 4.2: The anti-dust cover protects users and the machine from dust and debris.

5. ఆపరేటింగ్ సూచనలు

The WORKPRO Rotary Hammer Drill features four operating modes and variable speed control for versatile applications.

5.1 మోడ్ ఎంపిక

Use the four-function switch located on the side of the tool to select the desired operating mode:

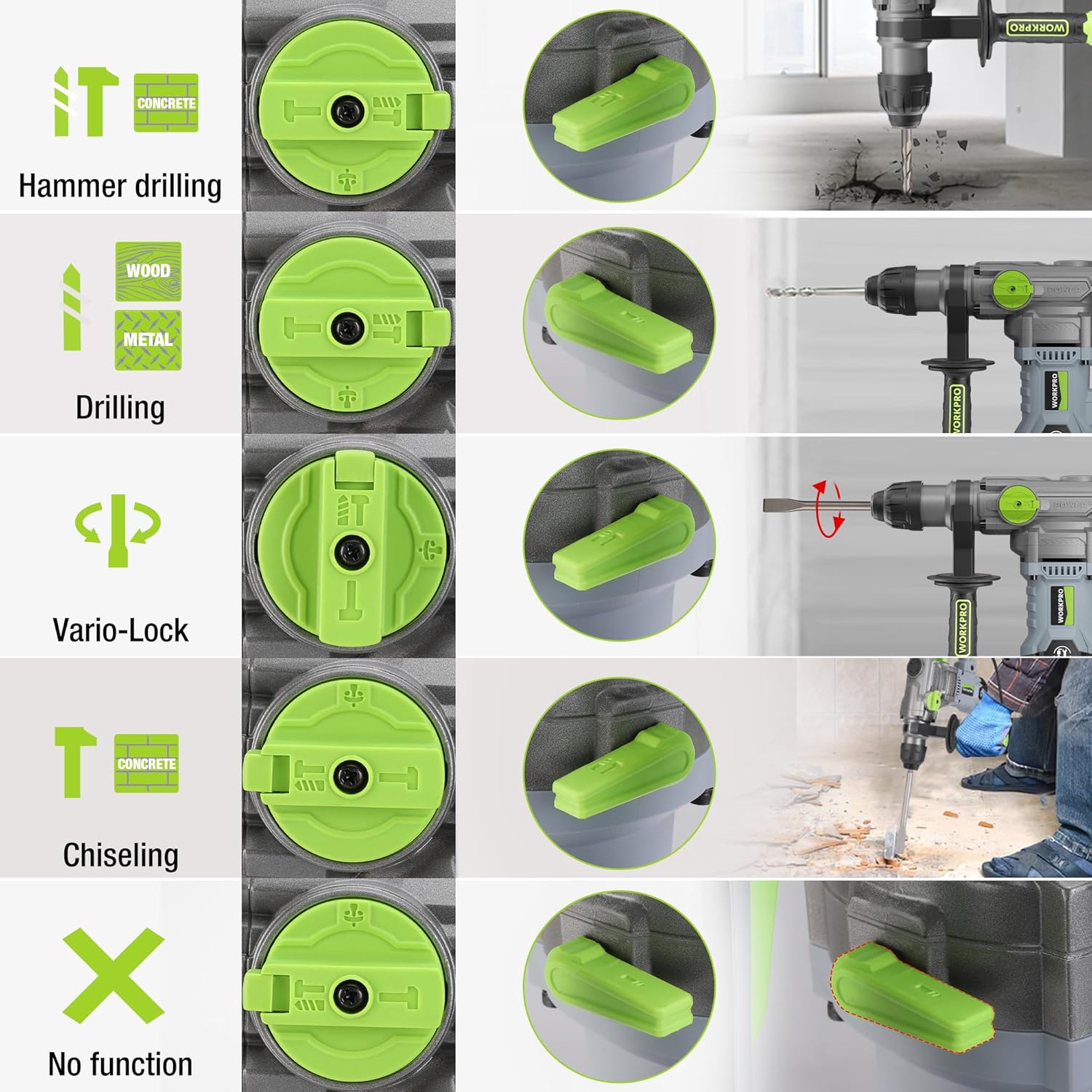

Image 5.1: The four-function switch allows selection between Hammer Drilling, Drilling, Vario-Lock (Chisel Adjust), and Chiseling modes.

• సుత్తి డ్రిల్లింగ్: ప్రభావంతో కాంక్రీటు మరియు రాతి పనిలో డ్రిల్లింగ్ కోసం.
• డ్రిల్లింగ్: For drilling in wood, metal, and plastic without impact.
• Chiseling (Hammer Only): For light chiseling work in concrete and masonry.
• Vario-Lock (Chisel Adjust): Allows you to rotate and lock the chisel in various positions to optimize the working angle.

Image 5.2: Visual representation of the hammer drilling, drilling, hammer, and chisel adjust modes.

5.2 వేరియబుల్ స్పీడ్ కంట్రోల్

The variable speed control allows you to adjust the rotation speed (0-930 RPM) and impact frequency (0-4300 BPM) to match the material and application.

• Rotate the speed adjustment dial to increase or decrease the speed.
• Start with a lower speed for precise drilling and increase as needed.

5.3 Drilling Capacities

The tool offers excellent drilling performance across various materials:

• కాంక్రీటు: 32 మిమీ వరకు
• చెక్క: 42 మిమీ వరకు
• ఉక్కు: 13 మిమీ వరకు

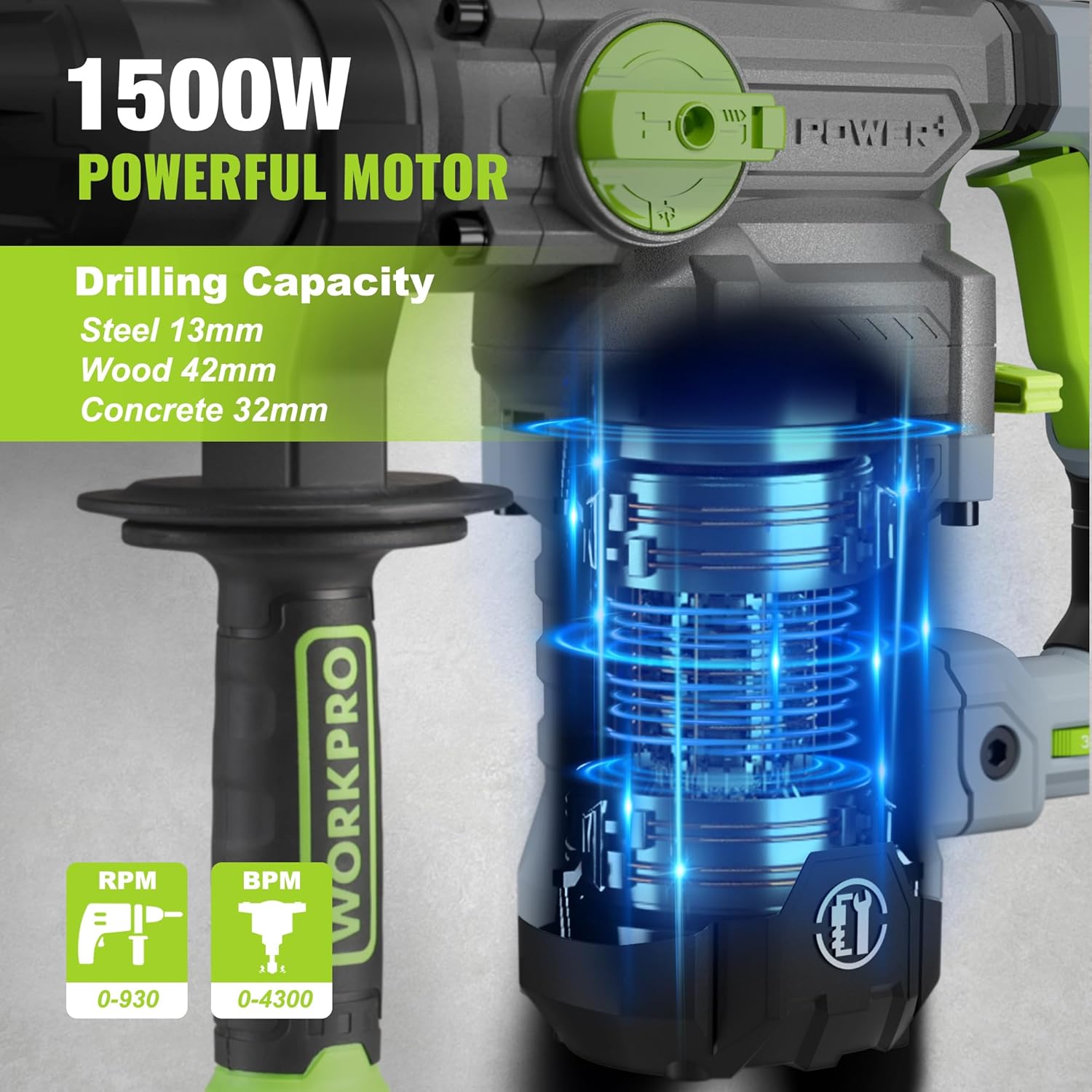

Image 5.3: The 1500W motor provides sufficient power for drilling in steel, wood, and concrete.

5.4 అప్లికేషన్ ఎక్స్ampలెస్

Image 5.4: The tool is suitable for various tasks including chiseling concrete, removing tiles, concrete drilling, and floor breaking.

6. నిర్వహణ

క్రమం తప్పకుండా నిర్వహణ మీ సాధనం యొక్క దీర్ఘాయువు మరియు సరైన పనితీరును నిర్ధారిస్తుంది.

6.1 శుభ్రపరచడం

• శుభ్రపరిచే ముందు ఎల్లప్పుడూ విద్యుత్ సరఫరా నుండి సాధనాన్ని డిస్‌కనెక్ట్ చేయండి.
• వేడెక్కకుండా ఉండటానికి వెంటిలేషన్ స్లాట్‌లను క్రమం తప్పకుండా శుభ్రం చేయండి.
• టూల్ హౌసింగ్‌ను మృదువైన, d వస్త్రంతో తుడవండి.amp వస్త్రం. కఠినమైన రసాయనాలు లేదా రాపిడి క్లీనర్లను ఉపయోగించవద్దు.
• The tool features a dust-proof design and anti-dust bottom structure to extend its service life.

6.2 Grease Replenishment

To maintain optimal performance and durability, replenish the grease every 30-40 hours of cumulative use.

• Use the provided wrench to open the grease pot.
• Apply the advanced lubricant (grease) as instructed.
• Securely close the grease pot after replenishment.

Image 6.1: Instructions for grease replenishment using the provided spanner and grease.

6.3 కార్బన్ బ్రష్ భర్తీ

Carbon brushes are wear parts and should be checked periodically. Replace them when they are worn down to their limit to ensure consistent motor performance.

7. ట్రబుల్షూటింగ్

ఈ విభాగం మీరు ఎదుర్కొనే సాధారణ సమస్యలను పరిష్కరిస్తుంది. ఇక్కడ జాబితా చేయని సమస్యల కోసం, కస్టమర్ మద్దతును సంప్రదించండి.

8. సాంకేతిక లక్షణాలు

9. వారంటీ మరియు మద్దతు సమాచారం

For warranty details, product support, or service inquiries, please refer to the warranty card included with your purchase or contact WORKPRO customer service directly. Keep your proof of purchase for any warranty claims.
