AMPIRE CPM 101 Smartphone Monitor User Manual

1. పరిచయం

This user manual provides comprehensive instructions for the installation, operation, and maintenance of your AMPIRE CPM 101 Smartphone Monitor. Please read this manual thoroughly before using the device to ensure proper functionality and safety.

2. భద్రతా సమాచారం

పరికరానికి నష్టం జరగకుండా లేదా మీకు మీరే గాయం కాకుండా ఉండటానికి ఎల్లప్పుడూ క్రింది భద్రతా జాగ్రత్తలను పాటించండి:

• పరికరాన్ని విడదీయడానికి లేదా సవరించడానికి ప్రయత్నించవద్దు.
• పవర్ ఆన్ చేయడానికి ముందు అన్ని కనెక్షన్‌లు సురక్షితంగా ఉన్నాయని నిర్ధారించుకోండి.
• పరికరాన్ని తీవ్రమైన ఉష్ణోగ్రతలు, ప్రత్యక్ష సూర్యకాంతి లేదా తేమకు గురిచేయకుండా ఉండండి.
• Install the monitor in a location that does not obstruct the driver's view లేదా వాహన భద్రతా వ్యవస్థలతో జోక్యం చేసుకోవచ్చు.
• Only use the provided cables and accessories.

3. ఉత్పత్తి ముగిసిందిview

ది AMPIRE CPM 101 is a 10-inch high-resolution touchscreen monitor designed to integrate smartphone functionalities like Apple CarPlay and Android Auto into your vehicle. It also supports the display of an optional rearview కెమెరా.

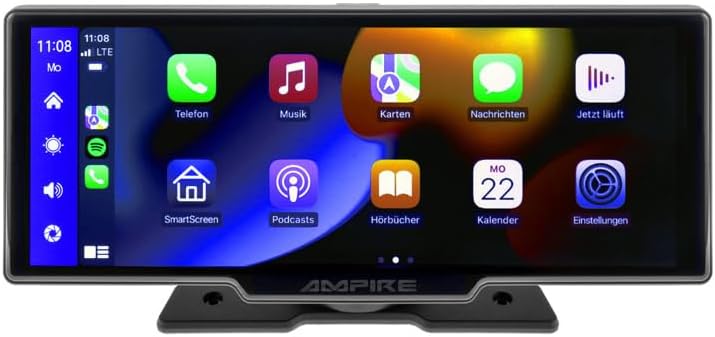

మూర్తి 3.1: ముందు view యొక్క AMPIRE CPM 101 monitor showing the user interface with various app icons.

చిత్రం 3.2: ది AMPIRE CPM 101 monitor with its base, highlighting key features such as Bluetooth, Apple CarPlay, Android Auto, 1080p Full HD, Wi-Fi, and 10-inch display.

Figure 3.3: Contents of the AMPIRE CPM 101 package, including the monitor, rearview camera, and various connection cables.

చిత్రం 3.4: ది AMPIRE CPM 101 monitor displaying a split screen with navigation on one side and a rearview camera feed on the other.

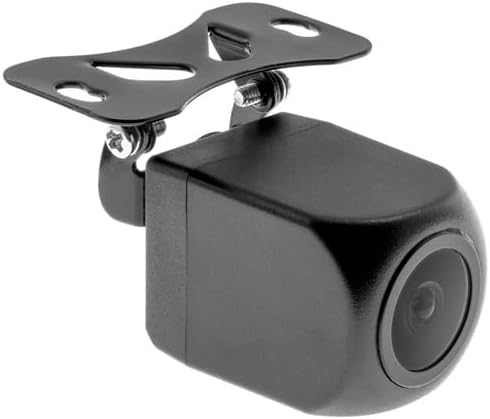

మూర్తి 3.5: క్లోజ్-అప్ view of the compact rearview camera with its mounting bracket.

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

ది AMPIRE CPM 101 is designed for easy integration into most vehicles. Professional installation is recommended for optimal performance and safety.

4.1. ప్యాకేజీ విషయాలు

ఇన్‌స్టాలేషన్ ప్రారంభించే ముందు, అన్ని భాగాలు ఉన్నాయని నిర్ధారించుకోండి:

• AMPIRE CPM 101 Monitor
• Power Cable Set
• వెనుకview Camera (optional, if included in your package)
• కెమెరా కనెక్షన్ కేబుల్
• మౌంటు బ్రాకెట్
• వినియోగదారు మాన్యువల్

4.2. మానిటర్‌ను మౌంట్ చేయడం

1. Choose a suitable location on your dashboard that does not obstruct your view లేదా ఎయిర్‌బ్యాగ్‌లకు అంతరాయం కలిగిస్తాయి.
2. మౌంటు ఉపరితలాన్ని పూర్తిగా శుభ్రం చేయండి.
3. Attach the mounting bracket to the monitor.
4. Securely mount the monitor to the dashboard using the provided adhesive or screws, ensuring it is stable.

4.3. వైరింగ్ కనెక్షన్లు

Connect the power cable set to your vehicle's power source (ACC, B+, GND). If installing a rearview camera, connect its video cable to the monitor's camera input and its power cable to the vehicle's reverse light circuit for automatic activation.

• రెడ్ వైర్: Connect to ACC (Accessory Power).
• పసుపు వైర్: Connect to B+ (Constant Power).
• బ్లాక్ వైర్: Connect to GND (Ground).
• Reverse Trigger Wire (if applicable): Connect to the vehicle's reverse light positive wire.

5. ఆపరేటింగ్ సూచనలు

5.1. పవర్ చేయడం ఆన్/ఆఫ్

The monitor will power on automatically when the vehicle's ignition is turned on (ACC power). To manually turn off, press and hold the power button (if available) or turn off the vehicle's ignition.

5.2. Connecting to Apple CarPlay / Android Auto

The CPM 101 supports wireless connection to Apple CarPlay and Android Auto. గమనిక: Devices with only 2.4 GHz Wi-Fi are not supported. iPhone 5 or newer is required for Apple CarPlay.

1. మీ స్మార్ట్‌ఫోన్‌లో బ్లూటూత్ మరియు వై-ఫై ప్రారంభించబడ్డాయని నిర్ధారించుకోండి.
2. On the CPM 101 monitor, navigate to the "Phone" or "Connect" menu.
3. "కొత్త పరికరాన్ని జత చేయి" లేదా ఇలాంటి ఎంపికను ఎంచుకోండి.
4. On your smartphone, search for and select the CPM 101 in the Bluetooth device list.
5. రెండు పరికరాల్లోనూ జత చేసే కోడ్‌ను నిర్ధారించండి.
6. Once paired via Bluetooth, the monitor will automatically establish a Wi-Fi connection for CarPlay or Android Auto.

5.3. Using the Rearview కెమెరా

ఒక వెనుక ఉంటేview camera is connected, the monitor will automatically switch to the camera view when the vehicle is put into reverse gear. The image will revert to the previous screen when taken out of reverse.

5.4. సిస్టమ్ సెట్టింగులు

Access the system settings menu on the monitor to adjust display brightness, audio output, language, and other preferences. Refer to the on-screen prompts for specific setting options.

6. నిర్వహణ

మీ దీర్ఘాయువు మరియు సరైన పనితీరును నిర్ధారించడానికి AMPIRE CPM 101 monitor, follow these maintenance guidelines:

• స్క్రీన్ క్లీనింగ్: స్క్రీన్‌ను సున్నితంగా తుడవడానికి మృదువైన, మెత్తటి బట్టను ఉపయోగించండి. మొండి మరకల కోసం, కొద్దిగా dampen the cloth with water or a screen-cleaning solution. Do not use abrasive cleaners or solvents.
• సాధారణ శుభ్రపరచడం: Keep the monitor and its surroundings free from dust and debris. Use a soft brush or compressed air to clean vents and connectors.
• ఉష్ణోగ్రత: Avoid exposing the device to extreme hot or cold temperatures for prolonged periods.
• నిల్వ: If storing the vehicle for an extended period, consider disconnecting the monitor's power to prevent battery drain.

7. ట్రబుల్షూటింగ్

మీరు మీతో సమస్యలను ఎదుర్కొంటే AMPIRE CPM 101 monitor, refer to the following common problems and solutions:

ఈ పరిష్కారాలను ప్రయత్నించిన తర్వాత కూడా సమస్య కొనసాగితే, దయచేసి కస్టమర్ మద్దతును సంప్రదించండి.

8. స్పెసిఫికేషన్లు

Below are the technical specifications for the AMPIRE CPM 101 Smartphone Monitor:

9. వారంటీ మరియు మద్దతు

For warranty information and technical support, please refer to the documentation included with your purchase or visit the official Ampకోపము webవారంటీ క్లెయిమ్‌ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.

ఆన్‌లైన్ మద్దతు: www.ampire.de
