పరిచయం
ధన్యవాదాలు, ధన్యవాదాలు.asing the MONKEY LOOP ML-DD1 Delay Pedal. This device is designed to provide versatile delay effects for electric guitars, allowing for creative sound shaping. This manual provides essential information for the safe and effective use of your pedal. Please read it thoroughly before operation and retain it for future reference.
భద్రతా సమాచారం
- విద్యుత్ సరఫరా: Use only a DC 9V power adapter with a negative center polarity. Using an incorrect power supply may damage the unit and void the warranty.
- పర్యావరణం: Do not expose the pedal to water, moisture, excessive heat, or direct sunlight. Operate in a dry, well-ventilated area.
- నిర్వహణ: పెడల్ను బలమైన ప్రభావాలకు గురిచేయడం లేదా వదలడం మానుకోండి.
- శుభ్రపరచడం: Clean with a soft, dry cloth. Do not use liquid cleaners or solvents.
- సర్వీసింగ్: యూనిట్కు మీరే సర్వీసింగ్ చేయడానికి ప్రయత్నించవద్దు. అన్ని సర్వీసింగ్లను అర్హత కలిగిన సిబ్బందికి సూచించండి.
ప్యాకేజీ విషయాలు
The MONKEY LOOP ML-DD1 Delay Pedal package includes:
- MONKEY LOOP ML-DD1 Delay Pedal
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
- Velcro strip for pedalboard mounting
ఉత్పత్తి ముగిసిందిview
The ML-DD1 is a compact delay effect pedal featuring controls for delay time, effect intensity, and feedback. It incorporates true bypass for signal integrity when the effect is disengaged.

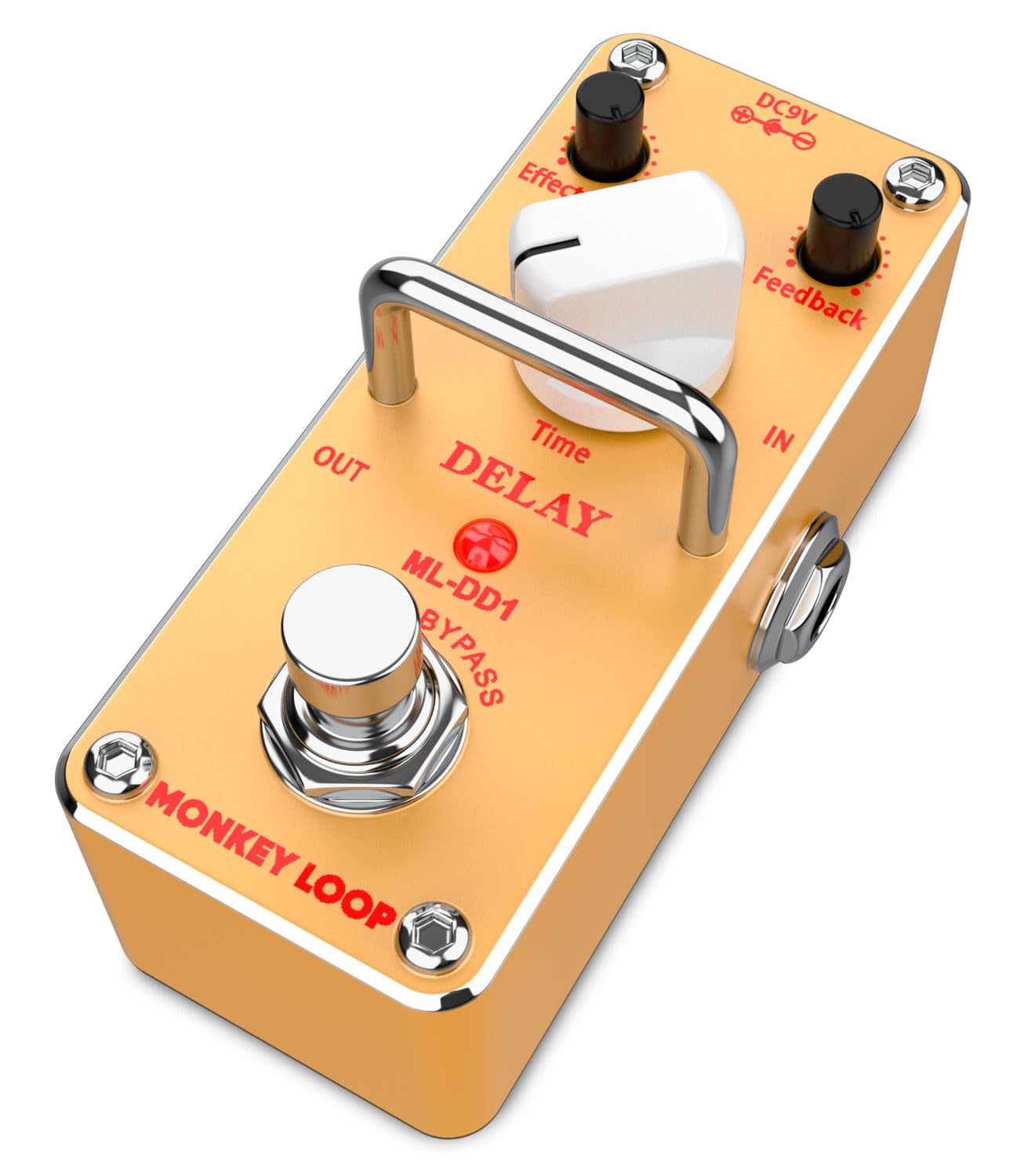

చిత్రం: కోణీయ view of the MONKEY LOOP ML-DD1 Delay Pedal, highlighting its compact design and control knobs.
నియంత్రణలు మరియు కనెక్షన్లు
- సమయ నాబ్: ఆలస్యం సమయాన్ని సర్దుబాటు చేస్తుంది.
- Effect Level Knob: Controls the intensity or volume of the delay effect.
- Feedback Knob: ఆలస్యం పునరావృతాల సంఖ్యను నిర్ణయిస్తుంది.
- జాక్లో: 1/4-inch input for your guitar or previous effect pedal.
- అవుట్ జాక్: 1/4-inch output to your ampలిఫైయర్ లేదా నెక్స్ట్ ఎఫెక్ట్ పెడల్.
- DC 9V ఇన్పుట్: Power input for a 9V DC adapter (negative center).
- ఫుట్ స్విచ్: Engages or disengages the delay effect (True Bypass).
చిత్రం: పైన view of the ML-DD1 Delay Pedal, illustrating the control layout and input/output jacks.
సెటప్
- పవర్ కనెక్షన్: Connect a DC 9V power adapter (negative center) to the DC 9V input jack on the pedal. Ensure the power adapter is compatible to prevent damage.
- ఇన్పుట్ కనెక్షన్: Connect your electric guitar or the output of a preceding effect pedal to the IN jack of the ML-DD1 using a standard 1/4-inch instrument cable.
- అవుట్పుట్ కనెక్షన్: Connect the OUT jack of the ML-DD1 to your guitar amplifier's input or to the input of the next effect pedal in your signal chain using a standard 1/4-inch instrument cable.
- ప్లేస్మెంట్: Place the pedal on a stable surface or secure it to your pedalboard using the provided Velcro strip.
Image: The ML-DD1 Delay Pedal connected in a guitar signal chain, ready for use.
ఆపరేటింగ్ సూచనలు
- ప్రభావం నిమగ్నం చేయడం: Press the footswitch to turn the delay effect ON. The LED indicator will illuminate. Press it again to turn the effect OFF. When OFF, the pedal operates in true bypass mode, preserving your original signal.
- ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం: తిప్పండి సమయం knob clockwise to increase the delay time (longer echoes) and counter-clockwise to decrease it (shorter echoes).
- Setting Effect Level: ఉపయోగించండి ప్రభావం స్థాయి knob to control the volume of the delayed signal relative to your dry signal. Turn clockwise for a louder delay and counter-clockwise for a subtler delay.
- Controlling Feedback: ది అభిప్రాయం knob adjusts the number of repeats. Turn it clockwise for more repeats, creating longer, decaying echoes. Turn it counter-clockwise for fewer repeats, resulting in shorter, quicker decays.
Experiment with different combinations of these controls to achieve a wide range of delay effects, from subtle ambience to expansive, repeating echoes.
నిర్వహణ
- శుభ్రపరచడం: Keep the pedal clean by wiping it with a soft, dry cloth. Avoid abrasive materials or chemical cleaners.
- నిల్వ: When not in use for extended periods, disconnect the power supply and store the pedal in a dry, cool place away from direct sunlight.
- కేబుల్ కేర్: Regularly check all cables for damage. Replace any frayed or damaged cables to ensure optimal performance and safety.
ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| No sound when pedal is ON. |
|
|
| No sound when pedal is OFF (True Bypass). |
|
|
| అవాంఛిత శబ్దం లేదా హమ్. |
|
|
స్పెసిఫికేషన్లు
- మోడల్: ML-DD1
- ప్రభావం రకం: ఆలస్యం
- ఇన్పుట్ ఇంపెడెన్స్: 100 కోహ్మ్
- అవుట్పుట్ ఇంపెడెన్స్: 150 ఓం
- సమానమైన ఇన్పుట్ నాయిస్: -90 dBu లేదా తక్కువ
- ప్రస్తుత వినియోగం: 23 mA (DC 9V)
- శక్తి అవసరం: DC 9V Adapter (Negative Center)
- కొలతలు (L x W x H): 9.4 cm x 4.2 cm x 4.8 cm (3.7 in x 1.65 in x 1.89 in)
- బరువు: 133 గ్రా (0.29 పౌండ్లు)
- సిగ్నల్ ఫార్మాట్: అనలాగ్
- హార్డ్వేర్ ఇంటర్ఫేస్: 1/4 inch Audio
- తయారీదారు: మంకీ లూప్
- మూలం దేశం: చైనా
చిత్రం: దిగువన view of the ML-DD1 Delay Pedal, displaying power requirements and regulatory markings.
వారంటీ మరియు మద్దతు
వారంటీ సమాచారం మరియు సాంకేతిక మద్దతు కోసం, దయచేసి కొనుగోలు సమయంలో అందించిన డాక్యుమెంటేషన్ను చూడండి లేదా మీ రిటైలర్ను సంప్రదించండి. ఏవైనా వారంటీ క్లెయిమ్ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.
For further assistance, visit the official MONKEY LOOP webసైట్ లేదా వారి కస్టమర్ సేవా విభాగాన్ని సంప్రదించండి.
