1. పరిచయం
Thank you for choosing the TIDRADIO TD-M11 FRS Two-Way Radio. This manual provides essential information for the safe and efficient operation of your device. Please read it thoroughly before use and retain it for future reference. The TD-M11 is a compact, waterproof (IP67) FRS radio featuring an LED display, NOAA weather alerts, and Bluetooth programming capabilities via the Odmaster app, designed for reliable communication in various environments.
2. భద్రతా సమాచారం
Always observe the following basic safety precautions to reduce the risk of fire, electric shock, and injury:
- పేలుడు వాతావరణాలలో (ఉదా. మండే వాయువులు, దుమ్ము కణాలు, లోహ పొడులు) రేడియోను ఆపరేట్ చేయవద్దు.
- Do not replace or charge batteries in potentially explosive environments.
- Use only TIDRADIO approved batteries and chargers. Unauthorized accessories may cause damage or injury.
- Do not disassemble or modify the radio. Servicing should be performed by qualified technicians only.
- ప్రత్యక్ష సూర్యకాంతికి లేదా అధిక ఉష్ణోగ్రతలకు ఎక్కువసేపు గురికాకుండా ఉండండి.
- Keep the radio away from medical devices to prevent interference.
- Ensure the battery compartment is securely sealed to maintain IP67 waterproof rating.
3. ప్యాకేజీ విషయాలు
మీ ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని ధృవీకరించండి:
- 2 x TIDRADIO TD-M11 Walkie Talkies
- 2 x 1000mAh Li-ion బ్యాటరీలు
- 2 x USB Cables & Adapters
- 2 x బెల్ట్ క్లిప్లు
- 1 x వినియోగదారు మాన్యువల్
This image displays the TIDRADIO TD-M11 walkie-talkie units along with their included accessories: two USB wall adapters, two USB-C charging cables, and two belt clips.
4. ఉత్పత్తి ముగిసిందిview
4.1 ముఖ్య లక్షణాలు
- అవుట్పుట్ పవర్: 2W
- ఛానెల్లు: 22 FRS ఛానెల్లు
- జలనిరోధిత రేటింగ్: IP67 (Dustproof and temporary immersion in water)
- ప్రదర్శన: Hidden LED Display for clear status indication
- ప్రోగ్రామింగ్: Bluetooth connection via Odmaster APP for mobile programming
- వాతావరణ హెచ్చరికలు: NOAA Weather Forecasts
- హ్యాండ్స్-ఫ్రీ ఆపరేషన్: Built-in VOX function
- భద్రత: Busy Channel Lockout (BLCO)
- ఛార్జింగ్: Convenient Type-C USB charging
- బ్యాటరీ: 1000 mAh Li-ion Battery for extended use
4.2 కాంపోనెంట్ ఐడెంటిఫికేషన్
The TD-M11 radio features a minimalist design with essential controls:
- యాంటెన్నా: Integrated for signal transmission and reception.
- పవర్/వాల్యూమ్ నాబ్: Rotate to power on/off and adjust volume.
- PTT (పుష్-టు-టాక్) బటన్: Press and hold to transmit, release to receive.
- ఛానల్ అప్/డౌన్ బటన్లు: Located on the left side, below the PTT button, for channel selection.
- LED డిస్ప్లే: Hidden display shows channel, volume, battery, and feature status.
- టైప్-సి ఛార్జింగ్ పోర్ట్: USB ఛార్జింగ్ కేబుల్ను కనెక్ట్ చేయడానికి.
- స్పీకర్/మైక్రోఫోన్: ఆడియో అవుట్పుట్ మరియు ఇన్పుట్ కోసం.
- బ్యాటరీ కంపార్ట్మెంట్: లి-అయాన్ బ్యాటరీని ఉంచుతుంది.

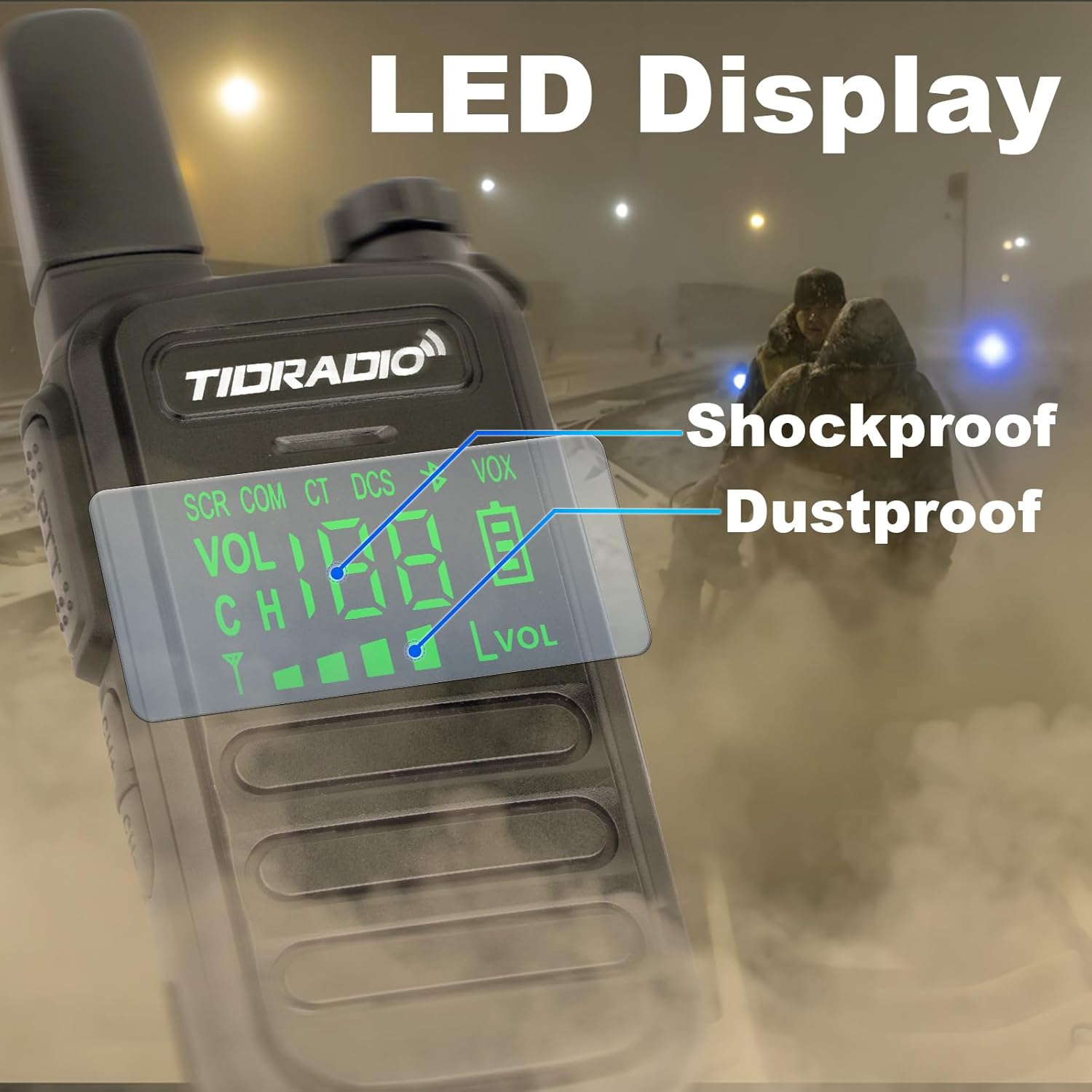

ఒక వివరణాత్మక view of the TD-M11's hidden LED display, which clearly shows operational status including channel number, volume level, battery indicator, and active features such as Scrambler (SCR), CTCSS/DCS codes, and VOX.
5. ప్రారంభించడం
5.1 బ్యాటరీ ఇన్స్టాలేషన్
- రేడియో పవర్ ఆఫ్ చేయబడిందని నిర్ధారించుకోండి.
- రేడియో వెనుక భాగంలో బ్యాటరీ కంపార్ట్మెంట్ కవర్ను గుర్తించండి.
- కవర్ తెరవడానికి దాన్ని సున్నితంగా జారండి లేదా లాక్ చేయండి.
- 1000mAh లి-అయాన్ బ్యాటరీని చొప్పించండి, కాంటాక్ట్లు సరిగ్గా సమలేఖనం చేయబడ్డాయని నిర్ధారించుకోండి.
- Close the battery compartment cover securely until it clicks into place. This is crucial for maintaining the IP67 waterproof rating.
5.2 రేడియో ఛార్జింగ్
Before first use, fully charge the battery. The TD-M11 uses a convenient Type-C charging port.
- Connect the provided USB Type-C cable to the radio's charging port.
- Connect the other end of the USB cable to the provided USB adapter, a power bank, a PC, or a vehicle charging port.
- The LED display will indicate charging status. A full charge typically takes a few hours.
- ఛార్జింగ్ పూర్తయిన తర్వాత ఛార్జర్ను డిస్కనెక్ట్ చేయండి.
This visual demonstrates the versatility of the TD-M11's Type-C charging, compatible with standard wall adapters, power banks, personal computers, and in-vehicle charging ports.
5.3 బెల్ట్ క్లిప్ను జోడించడం
To attach the belt clip, align it with the designated slots on the back of the radio and slide it down until it locks into place. To remove, lift the tab and slide the clip upwards.
6. ప్రాథమిక ఆపరేషన్
6.1 పవర్ చేయడం ఆన్/ఆఫ్
Rotate the Power/Volume knob clockwise to turn the radio on. Rotate it counter-clockwise until it clicks to turn the radio off.
6.2 వాల్యూమ్ సర్దుబాటు
పవర్ ఆన్ చేసిన తర్వాత, వాల్యూమ్ పెంచడానికి పవర్/వాల్యూమ్ నాబ్ను సవ్యదిశలో లేదా తగ్గించడానికి అపసవ్య దిశలో తిప్పడం కొనసాగించండి.
6.3 ఛానెల్లను ఎంచుకోవడం
Use the Channel Up/Down buttons located on the side of the radio (below the PTT button) to select your desired FRS channel (1-22). The selected channel will be displayed on the LED screen.
6.4 Transmitting and Receiving (PTT)
- ప్రసారం చేయడానికి: Press and hold the PTT (Push-to-Talk) button on the side of the radio. Speak clearly into the microphone. Release the PTT button when you finish speaking.
- స్వీకరించడానికి: Ensure the PTT button is released. The radio will automatically receive transmissions on the selected channel.
7. అధునాతన ఫీచర్లు
7.1 VOX ఫంక్షన్
The built-in VOX (Voice Operated Exchange) function allows for hands-free transmission. When VOX is enabled, the radio will automatically transmit when it detects your voice, eliminating the need to press the PTT button. VOX settings can be adjusted via the Odmaster app.
7.2 NOAA Weather Radio
The TD-M11 can receive NOAA (National Oceanic and Atmospheric Administration) weather alerts, providing timely information on severe weather conditions. This feature can be activated and managed through the radio's programming or the Odmaster app.
7.3 Bluetooth Programming (Odmaster App)
The TD-M11 supports wireless programming via Bluetooth using the Odmaster mobile application (available for iOS and Android). This allows you to easily customize frequencies, channels, VOX sensitivity, and other parameters without a programming cable.
- Download and install the Odmaster app on your smartphone.
- Ensure your TD-M11 radio is powered on and Bluetooth is enabled (refer to radio settings or app instructions).
- Open the Odmaster app and follow the on-screen prompts to connect to your radio.
- Once connected, you can read current settings, modify parameters, and write new configurations to the radio. You can also search for nearby repeaters.
గమనిక: The Bluetooth function is exclusively for programming and cannot be used to connect to other accessories like Bluetooth headsets.
This image guides users through the process of programming the TD-M11 via the Odmaster mobile application, showing steps from app installation and device pairing to model selection and parameter modification. Note that Bluetooth is for programming only.
7.4 Busy Channel Lockout (BLCO)
BLCO prevents transmission on a channel that is already in use. This feature helps avoid interference and ensures clear communication by automatically locking out busy channels.
8. నిర్వహణ మరియు సంరక్షణ
8.1 శుభ్రపరచడం
రేడియో బాహ్య భాగాన్ని మృదువైన, d తో శుభ్రం చేయండి.amp cloth. Do not use harsh chemicals or abrasive cleaners. Ensure the charging port is free of dust and debris.
8.2 Waterproof Guidelines (IP67)
The TD-M11 is rated IP67, meaning it is dust-tight and protected against temporary immersion in water (up to 1 meter for 30 minutes). However, it is not designed for continuous underwater use.
- Always ensure the battery cover is securely closed to maintain the waterproof seal.
- If the radio falls into water, retrieve it promptly. Before using it again, shake or wipe off any water, especially from the speaker, microphone, and charging port.
- Do not charge the radio if the charging port is wet.
The TD-M11 radio is shown enduring water splashes, illustrating its IP67 waterproof capability. This rating indicates protection against dust and temporary immersion in water.
8.3 బ్యాటరీ సంరక్షణ
- బ్యాటరీని ఎక్కువగా ఛార్జ్ చేయడం లేదా పూర్తిగా డ్రైనేజ్ చేయడం మానుకోండి.
- Store the radio and battery in a cool, dry place when not in use.
- If the battery appears swollen or damaged, discontinue use immediately and replace it with an authorized TIDRADIO battery.
This image highlights the extended battery life of the TD-M11, powered by a 1000 mAh Li-ion battery, ensuring long standby time for continuous use.
9. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| రేడియో పవర్ ఆన్ చేయడం లేదు | బ్యాటరీ తక్కువగా ఉంది లేదా సరిగ్గా ఇన్స్టాల్ చేయబడలేదు. | Charge the battery. Reinstall the battery, ensuring proper contact. |
| ప్రసారం చేయలేరు లేదా స్వీకరించలేరు | Incorrect channel selected; out of range; battery low; BLCO active. | Verify both radios are on the same channel. Move closer to the other radio. Charge battery. Check BLCO settings via app. |
| పేలవమైన ఆడియో నాణ్యత | Volume too low/high; interference; radio too far apart. | Adjust volume. Move away from sources of interference. Reduce distance between radios. |
| Odmaster app connection issues | Bluetooth not enabled; radio not in programming mode; app outdated. | Ensure radio is on and Bluetooth is active. Restart app and radio. Update Odmaster app to the latest version. |
| Battery swells or overheats during charging | తప్పు బ్యాటరీ లేదా ఛార్జర్. | Immediately discontinue use. Replace battery and/or charger with authorized TIDRADIO components. Contact customer support. |
10. స్పెసిఫికేషన్లు
A visual representation of the TD-M11 radio's compact size, highlighting its height of 5.3 inches, thickness of 0.7 inches, and a weight of 0.2 pounds (approximately 3.2 ounces).
| ఫీచర్ | వివరాలు |
|---|---|
| మోడల్ సంఖ్య | TD-M11 |
| వస్తువు బరువు | 3.2 ఔన్సులు (0.2 పౌండ్లు) |
| ఉత్పత్తి కొలతలు | 0.7 x 2.1 x 5.3 అంగుళాలు (గరిష్టంగా x పశ్చిమంగా x ఎత్తు) |
| బ్యాటరీ రకం | 1000 mAh Lithium Polymer (Li-ion) |
| ఛానెల్ల సంఖ్య | 22 FRS ఛానెల్లు |
| ఫ్రీక్వెన్సీ రేంజ్ | UHF 400-480MHz |
| అవుట్పుట్ పవర్ | 2W |
| నీటి నిరోధక స్థాయి | IP67 జలనిరోధిత |
| ప్రత్యేక లక్షణాలు | LED Display, NOAA Weather, Bluetooth Programming, VOX, BLCO |
| ఛార్జింగ్ రకం | USB టైప్-C |
| తయారీదారు | టిడ్రాడియో |
11. వారంటీ సమాచారం
The TIDRADIO TD-M11 comes with a 3 నెలల వారంటీ from the date of purchase. This warranty covers manufacturing defects under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or improper maintenance. Please retain your proof of purchase for warranty claims.
12. కస్టమర్ మద్దతు
If you encounter any issues or have questions regarding your TIDRADIO TD-M11 radio that are not addressed in this manual, please contact TIDRADIO customer support. Refer to the product packaging or the official TIDRADIO webఅత్యంత తాజా సంప్రదింపు సమాచారం కోసం సైట్.
