పరిచయం
The DYNASTY PROAUDIO TMP-1 is a professional vacuum tube microphone preamplifier designed to enhance audio signals with warmth and clarity. It features a 12AX7 vacuum tube, 48V phantom power, and a built-in limiter, making it suitable for a variety of recording and live sound applications with both condenser and dynamic microphones, as well as instruments.
భద్రతా సూచనలు
- ఆపరేషన్ ముందు అన్ని సూచనలను జాగ్రత్తగా చదవండి.
- వర్షం లేదా తేమకు యూనిట్ను బహిర్గతం చేయవద్దు.
- సి ని తెరవవద్దుasing. అన్ని సర్వీసింగ్లను అర్హత కలిగిన సిబ్బందికి సూచించండి.
- వేడెక్కడం నివారించడానికి సరైన వెంటిలేషన్ ఉండేలా చూసుకోండి.
- Use only the specified power adapter (AC 9V).
- Disconnect power before cleaning or when not in use for extended periods.
ప్యాకేజీ విషయాలు
ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:
- TMP-1 ప్రొఫెషనల్ వాక్యూమ్ ట్యూబ్ మైక్రోఫోన్ ప్రీampజీవితకాలం
- Power Adapter (AC 9V)
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
ఉత్పత్తి ముగిసిందిview
The TMP-1 features a robust design with intuitive controls for optimal audio processing.
This image shows an angled view of the DYNASTY PROAUDIO TMP-1 Professional Vacuum Tube Microphone Preamplifier. The front panel with controls and indicators is visible, along with the sturdy black casing.
ఈ చిత్రం క్లోజప్ను అందిస్తుంది view of the TMP-1's front panel. It clearly displays the "OUTPUT LEVEL" LED indicators, "Gain Input" and "Drive" rotary knobs, and push-buttons for "Phantom Power", "Limit", "Phase", and "Gain".

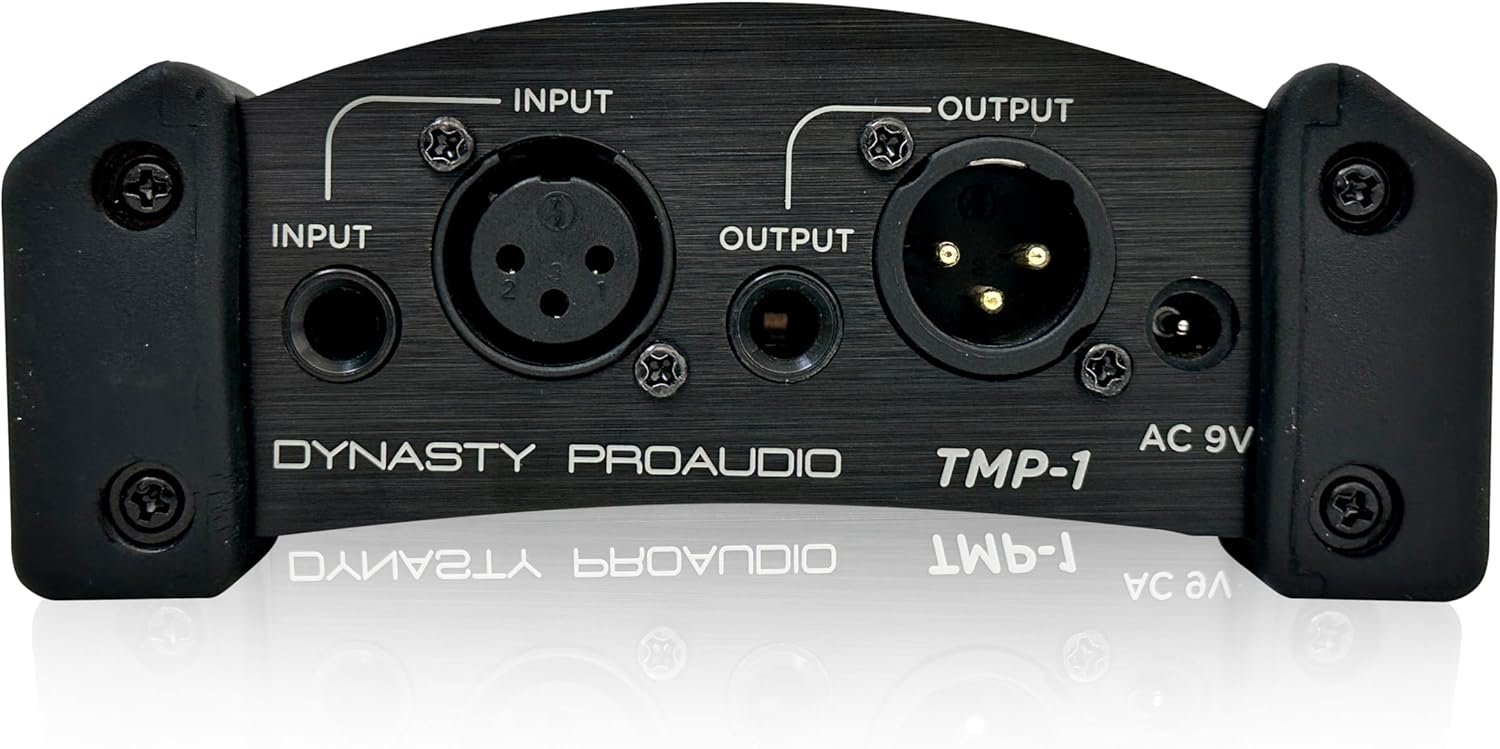

This image shows the rear panel of the TMP-1, highlighting the input and output connections. It includes XLR and 1/4-inch (6.35mm) input jacks, XLR and 1/4-inch (6.35mm) output jacks, and the AC 9V power input.
ముందు ప్యానెల్ నియంత్రణలు మరియు సూచికలు
- అవుట్పుట్ లెవల్ LED లు: Indicators for signal level (-10, -5, 0, +3, +6dB Peak).
- Gain Input Knob: Adjusts the input gain from minimum to maximum.
- Drive Knob: Controls the amount of tube saturation/drive.
- Phantom Power Button (ON/OFF): Activates/deactivates 48V phantom power for condenser microphones.
- Limit Button (ON/OFF): Engages/disengages the built-in limiter to prevent clipping.
- Phase Button (Reverse/Normal): Reverses the phase of the input signal.
- Gain Button (+20dB/Normal): Provides an additional +20dB gain boost.
వెనుక ప్యానెల్ కనెక్షన్లు
- INPUT (XLR & 1/4-inch): Balanced XLR and unbalanced 1/4-inch (6.35mm) inputs for microphones or instruments.
- OUTPUT (XLR & 1/4-inch): Balanced XLR and unbalanced 1/4-inch (6.35mm) outputs for connecting to mixers, audio interfaces, or other audio devices.
- ఎసి 9 వి: Power input for the included AC adapter.
సెటప్
- పవర్ కనెక్షన్: Connect the supplied AC 9V power adapter to the "AC 9V" input on the rear panel of the TMP-1, then plug the adapter into a suitable power outlet.
- ఇన్పుట్ కనెక్షన్:
- For microphones: Connect your microphone to either the XLR or 1/4-inch INPUT jack on the rear panel.
- For instruments: Connect your instrument (e.g., guitar, bass) to the 1/4-inch INPUT jack.
- అవుట్పుట్ కనెక్షన్: Connect the TMP-1's XLR or 1/4-inch OUTPUT to your mixer, audio interface, or recording device's input.
- ప్రారంభ సెట్టింగ్లు: Before powering on, ensure the "Gain Input" and "Drive" knobs are set to their minimum positions. Ensure "Phantom Power" is OFF unless using a condenser microphone.
This image shows the TMP-1 preamplifier with various audio cables connected to its input and output jacks, demonstrating a typical setup.
ఆపరేటింగ్ సూచనలు
పవర్ ఆన్
Once all connections are made, power on the TMP-1. The "Power" LED on the front panel will illuminate.
ఫాంటమ్ పవర్ ఉపయోగించి
If you are using a condenser microphone, press the ఫాంటమ్ పవర్ button to activate 48V phantom power. The corresponding LED will light up. Warning: Do not activate phantom power when using dynamic microphones or ribbon microphones, as this can cause damage.
ఇన్పుట్ గెయిన్ని సర్దుబాటు చేస్తోంది
నెమ్మదిగా తిప్పండి ఇన్పుట్ పొందండి knob clockwise to increase the input signal level. Monitor the "OUTPUT LEVEL" LEDs. Aim for the signal to primarily light up the -5 and 0 dB LEDs during normal operation, with occasional peaks into the +3 dB LED. Avoid consistently hitting the +6dB Peak LED, which indicates clipping.
Applying Drive (Tube Saturation)
ది డ్రైవ్ చేయండి knob controls the amount of tube saturation. Turn it clockwise to add warmth and harmonic richness to your signal. Experiment with this control to find the desired sonic character.
Using the Limiter
నొక్కండి పరిమితి button to engage the built-in limiter. This helps prevent signal peaks from exceeding a certain level, protecting your recording equipment from clipping and providing a more consistent output level.
ఫేజ్ రివర్సల్
ది దశ button allows you to reverse the phase of the input signal. This can be useful in multi-microphone setups to correct phase cancellation issues or for creative effects.
Additional Gain Boost
If your input signal is very low, you can press the లాభం button to apply an additional +20dB gain boost. Use this judiciously to avoid introducing unwanted noise or distortion.
This image shows a close-up of a glowing vacuum tube, representing the 12AX7 tube inside the TMP-1 that provides its characteristic warmth.
This image features a professional condenser microphone in a studio environment, illustrating the type of microphone that benefits from the TMP-1's phantom power and preampలిఫికేషన్.
This image shows hands playing a bass guitar, demonstrating the TMP-1's versatility in handling instrument-level signals.
నిర్వహణ
- శుభ్రపరచడం: యూనిట్ వెలుపలి భాగాన్ని శుభ్రం చేయడానికి మృదువైన, పొడి వస్త్రాన్ని ఉపయోగించండి. ద్రవ క్లీనర్లు లేదా ద్రావకాలను ఉపయోగించవద్దు.
- నిల్వ: ప్రత్యక్ష సూర్యకాంతి మరియు తీవ్రమైన ఉష్ణోగ్రతలకు దూరంగా చల్లని, పొడి ప్రదేశంలో యూనిట్ను నిల్వ చేయండి.
- ట్యూబ్ ప్రత్యామ్నాయం: The 12AX7 vacuum tube has a finite lifespan. If you notice a degradation in sound quality or increased noise over time, the tube may need replacement. This should be performed by qualified service personnel.
ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| శక్తి లేదు | Power adapter not connected; faulty outlet; faulty adapter. | Check power connections; try a different outlet; test adapter if possible. |
| సౌండ్ అవుట్పుట్ లేదు | Incorrect cable connections; gain too low; phantom power not engaged for condenser mic; faulty cable. | Verify all input/output cables are securely connected; increase Gain Input; activate Phantom Power for condenser mics; try different cables. |
| వక్రీకరించిన ధ్వని | Gain too high (clipping); faulty tube; incorrect impedance. | Reduce Gain Input; check OUTPUT LEVEL LEDs for clipping; if distortion persists, consult service for tube inspection; ensure proper impedance matching. |
| హమ్ లేదా శబ్దం | గ్రౌండ్ లూప్; తప్పు కేబుల్స్; ఇతర ఎలక్ట్రానిక్స్ నుండి జోక్యం. | Use balanced cables; try isolating power; move unit away from other electronic devices; check for faulty cables. |
స్పెసిఫికేషన్లు
- మోడల్: TMP-1
- ట్యూబ్ రకం: 12AX7 Vacuum Tube
- ఫాంటమ్ పవర్: +48V (మారగలిగేది)
- ఇన్పుట్లు: XLR Balanced, 1/4-inch (6.35mm) Unbalanced
- అవుట్పుట్లు: XLR Balanced, 1/4-inch (6.35mm) Unbalanced
- విద్యుత్ సరఫరా: AC 9V (included adapter)
- ఉత్పత్తి కొలతలు: 9.5 x 6 x 3.5 అంగుళాలు (24.13 x 15.24 x 8.89 సెం.మీ.)
- వస్తువు బరువు: 2.6 పౌండ్లు (1.18 కిలోలు)
- తయారీదారు: Dynasty Proaudio
- మొదటి తేదీ అందుబాటులో ఉంది: ఆగస్టు 19, 2024
వారంటీ మరియు మద్దతు
For warranty information and technical support, please contact DYNASTY PROAUDIO directly.
Visit the official DYNASTY PROAUDIO Store on Amazon for more information: DYNASTY PROAUDIO Store
వారంటీ క్లెయిమ్ల కోసం దయచేసి మీ కొనుగోలు రుజువును ఉంచుకోండి.
