1. పరిచయం
ఈ మాన్యువల్ కొలియావో W3230 డిజిటల్ టెంపరేచర్ కంట్రోలర్ యొక్క ఇన్స్టాలేషన్, ఆపరేషన్ మరియు నిర్వహణ కోసం సమగ్ర సూచనలను అందిస్తుంది. W3230 అనేది వివిధ అప్లికేషన్లలో ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణ కోసం రూపొందించబడిన బహుముఖ డిజిటల్ థర్మోస్టాట్ స్విచ్, ఇది తాపన మరియు శీతలీకరణ కార్యాచరణలను అందిస్తుంది. ఇది స్పష్టమైన LED డిస్ప్లే మరియు నమ్మకమైన పనితీరు కోసం వాటర్ప్రూఫ్ ప్రోబ్ను కలిగి ఉంటుంది.
2. ఉత్పత్తి ముగిసిందిview
Coliao W3230 డిజిటల్ టెంపరేచర్ కంట్రోలర్ అనేది మెరుగైన రీడబిలిటీ కోసం డిజిటల్ LED డిస్ప్లేతో కూడిన అధిక-ఖచ్చితత్వ పరికరం. ఇది విస్తృత ఉష్ణోగ్రత కొలత పరిధికి మద్దతు ఇస్తుంది మరియు 0.1°C అధిక నియంత్రణ ఖచ్చితత్వాన్ని అందిస్తుంది. షార్ట్ సర్క్యూట్ లేదా పవర్ సైకిల్ తర్వాత అన్ని పారామీటర్ సెట్టింగ్లు స్వయంచాలకంగా సేవ్ చేయబడతాయి. బాహ్య తాపన లేదా శీతలీకరణ పరికరాలను నియంత్రించడానికి యూనిట్ రిలే అవుట్పుట్ను కలిగి ఉంటుంది.
2.1 ముఖ్య లక్షణాలు
- వాస్తవ మరియు సెట్ ఉష్ణోగ్రతల కోసం స్పష్టమైన డిజిటల్ LED డిస్ప్లే.
- విస్తృత ఉష్ణోగ్రత నియంత్రణ పరిధి: -50°C నుండి 120°C.
- అధిక నియంత్రణ ఖచ్చితత్వం: 0.1°C.
- ప్రోగ్రామబుల్ హీటింగ్ లేదా కూలింగ్ కంట్రోల్ మోడ్లు.
- NTC10K జలనిరోధిత సెన్సార్ ప్రోబ్ (1 మీటర్ వైర్).
- 20A వరకు కాంటాక్ట్ సామర్థ్యంతో రిలే అవుట్పుట్.
2.2 భాగాలు
- W3230 డిజిటల్ ఉష్ణోగ్రత కంట్రోలర్ మాడ్యూల్
- NTC10K వాటర్ప్రూఫ్ సెన్సార్ ప్రోబ్ (1 మీటర్)
చిత్రం 1: కనెక్ట్ చేయబడిన ప్రోబ్లతో రెండు కొలియావో W3230 డిజిటల్ ఉష్ణోగ్రత కంట్రోలర్లు.

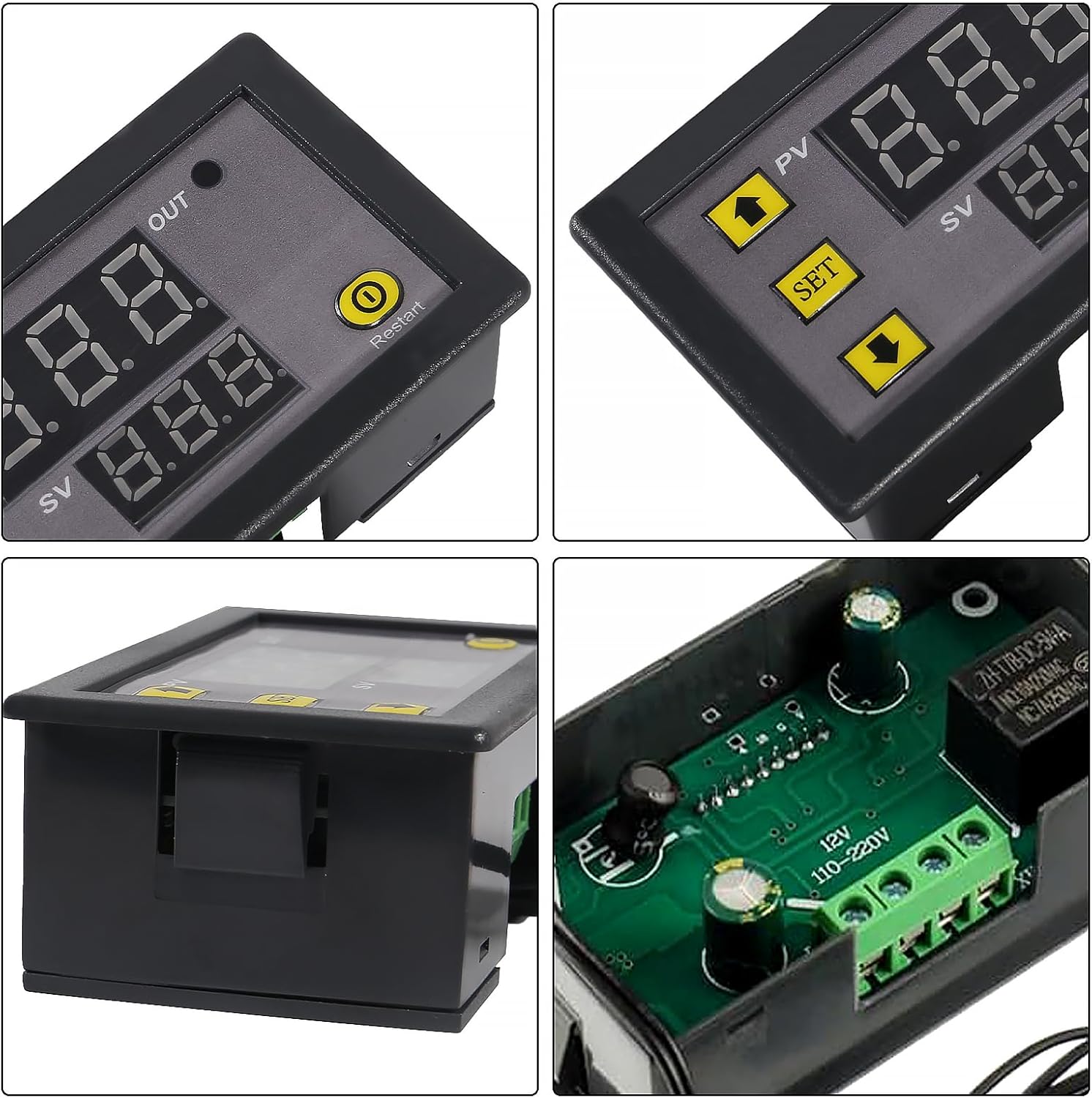

మూర్తి 2: వివరంగా viewW3230 కంట్రోలర్ యొక్క లు, డిస్ప్లే, కంట్రోల్ బటన్లు మరియు అంతర్గత రిలేను హైలైట్ చేస్తాయి.
3. స్పెసిఫికేషన్లు
| పరామితి | విలువ |
|---|---|
| విద్యుత్ సరఫరా | DC 12V / DC 24V / AC 110V~220V (మోడల్ ఆధారపడి ఉంటుంది) |
| ఉష్ణోగ్రత నియంత్రణ పరిధి | -50°C నుండి 120°C |
| రిజల్యూషన్ నిష్పత్తి | 0.1°C (-9.9 నుండి 99.9°C); 1°C (ఇతర పరిధులు) |
| ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం | 0.1°C |
| కొలత ఖచ్చితత్వం | ±0.1°C |
| రిటర్న్ ప్రెసిషన్ | 0.1°C |
| సెన్సార్ | NTC10K వాటర్ ప్రూఫ్ సెన్సార్; వైర్: 1 మీటర్ |
| అవుట్పుట్ | రిలే కాంటాక్ట్ కెపాసిటీ: 10A 220V / 20A 12V / 20A 24V |
| పర్యావరణ అవసరాలు | -10°C నుండి 60°C, తేమ 20%-85%RH |
| LED డిస్ప్లేయింగ్ కలర్ | ఎరుపు (PV) / నీలం (SV) |
| కొలతలు (సుమారుగా) | 78mm x 42mm x 21mm (3.07in x 1.65in x 0.82in) |
చిత్రం 3: W3230 డిజిటల్ ఉష్ణోగ్రత కంట్రోలర్ యొక్క ఉత్పత్తి కొలతలు.
చిత్రం 4: ఉత్పత్తి వివరాలు మరియు పరామితి సెట్టింగ్ల కోసం కోడ్ పట్టిక.
4. సెటప్ మరియు వైరింగ్
ముఖ్యమైన: విద్యుత్ సరఫరా వాల్యూమ్ నిర్ధారించుకోండిtage ఉత్పత్తిపై ఉన్న లేబుల్తో సరిపోలుతుంది. తప్పు వాల్యూమ్tage మాడ్యూల్ దెబ్బతింటుంది. వైరింగ్ చేసే ముందు ఎల్లప్పుడూ పవర్ డిస్కనెక్ట్ చేయండి.
4.1 వైరింగ్ రేఖాచిత్రం
W3230 కంట్రోలర్లో పవర్ ఇన్పుట్ (+VCC, -GND), సెన్సార్ ఇన్పుట్ (S1, S2) మరియు రిలే అవుట్పుట్ (LOAD) కోసం టెర్మినల్స్ ఉన్నాయి. విద్యుత్ సరఫరాను +VCC మరియు -GNDకి కనెక్ట్ చేయండి. NTC సెన్సార్ను S1 మరియు S2కి కనెక్ట్ చేయండి. లోడ్ (తాపన లేదా శీతలీకరణ పరికరం) రిలే అవుట్పుట్ టెర్మినల్స్కు కనెక్ట్ చేయబడాలి, ఇది రిలే యొక్క పేర్కొన్న కరెంట్ మరియు వాల్యూమ్ లోపల ఉందని నిర్ధారించుకోండి.tagఇ సామర్థ్యం.
చిత్రం 5: W3230 డిజిటల్ ఉష్ణోగ్రత కంట్రోలర్ కోసం వైరింగ్ రేఖాచిత్రం. పవర్ కోసం +VCC మరియు -GND, సెన్సార్ కోసం S1 మరియు S2 మరియు రిలే అవుట్పుట్కు LOADని కనెక్ట్ చేయండి.
5. ఆపరేషన్
5.1 ప్రదర్శన సూచికలు
- అవుట్పుట్ సూచిక (అవుట్):
- ఫ్లాషింగ్: కూలింగ్ లేదా హీటింగ్ స్టార్ట్-అప్ ఆలస్యం యాక్టివ్గా ఉందని సూచిస్తుంది.
- స్థిరమైన కాంతి: రిలే మూసివేయబడిందని సూచిస్తుంది (అవుట్పుట్ యాక్టివ్గా ఉంది).
- కాంతి లేదు: రిలే డిస్కనెక్ట్ చేయబడిందని సూచిస్తుంది (అవుట్పుట్ క్రియారహితంగా ఉంది).
- PV డిజిటల్ ట్యూబ్ (రెడ్ డిస్ప్లే): వాస్తవంగా కొలిచిన ఉష్ణోగ్రతను చూపుతుంది.
- SV డిజిటల్ ట్యూబ్ (బ్లూ డిస్ప్లే): సెట్ ఉష్ణోగ్రత విలువను చూపుతుంది (రిలే ఆన్/ఆఫ్ థ్రెషోల్డ్).
5.2 సెట్టింగ్ ఉష్ణోగ్రత
కావలసిన ఉష్ణోగ్రతను సెట్ చేయడానికి:
- "SET" బటన్ను ఒకసారి నొక్కండి. SV డిజిటల్ ట్యూబ్ (నీలిరంగు డిస్ప్లే) ఫ్లాష్ అవుతుంది.
- ఉష్ణోగ్రత విలువను సర్దుబాటు చేయడానికి "పైకి" (▲) మరియు "క్రిందికి" (▼) బాణం బటన్లను ఉపయోగించండి.
- సెట్టింగ్ను నిర్ధారించడానికి మళ్ళీ "SET" నొక్కండి లేదా ఆటోమేటిక్ నిర్ధారణ కోసం 8 సెకన్లు వేచి ఉండి సాధారణ ప్రదర్శనకు తిరిగి వెళ్ళు.
5.3 ప్రధాన మెనూ సెట్టింగ్లు (P0-P8)
అధునాతన పారామితులను యాక్సెస్ చేయడానికి మరియు కాన్ఫిగర్ చేయడానికి:
- ప్రధాన మెనూలోకి ప్రవేశించడానికి "SET" బటన్ను 3 సెకన్ల పాటు ఎక్కువసేపు నొక్కి ఉంచండి. డిస్ప్లే "P0"ని చూపుతుంది.
- మోడ్లు P0 నుండి P8 వరకు మారడానికి "SET" ని పదే పదే నొక్కండి.
- కావలసిన మోడ్ (ఉదా. P0) ప్రదర్శించబడినప్పుడు, దాని విలువను సర్దుబాటు చేయడానికి "పైకి" (▲) మరియు "క్రిందికి" (▼) బాణం బటన్లను ఉపయోగించండి.
- సెట్టింగ్ను స్వయంచాలకంగా నిర్ధారించి మెను నుండి నిష్క్రమించడానికి "SET" ని 3 సెకన్ల పాటు ఎక్కువసేపు నొక్కి ఉంచండి లేదా ఎటువంటి కీ చర్య లేకుండా 8 సెకన్లు వేచి ఉండండి.
5.4 పవర్ స్విచ్
- డిస్ప్లే/రిలే ఆఫ్ చేయండి: "పునఃప్రారంభించు" బటన్ను 1.5 సెకన్ల పాటు ఎక్కువసేపు నొక్కండి.
- డిస్ప్లే/రిలే ఆన్ చేయండి: "పునఃప్రారంభించు" బటన్ను మళ్ళీ 1.5 సెకన్ల పాటు నొక్కండి.
6. పారామీటర్ సెట్టింగ్లు (కోడ్ టేబుల్)
కింది పట్టిక వివిధ ప్రోగ్రామబుల్ పారామితులు (P0-P8) మరియు వాటి విధులను వివరిస్తుంది.
| కోడ్ | ఫంక్షన్ | పరిధిని సెట్ చేయండి | డిఫాల్ట్ |
|---|---|---|---|
| P0 | హీట్/కూల్ మోడ్ | హెచ్ / సి | సి (శీతలీకరణ) |
| P1 | రిటర్న్ తేడా (హిస్టెరిసిస్) | 0.1-15°C | 2°C |
| P2 | ఎగువ పరిమితిని సెట్ చేయండి | 120°C | 120°C |
| P3 | దిగువ పరిమితిని సెట్ చేయండి | -50°C | -50°C |
| P4 | ఉష్ణోగ్రత దిద్దుబాటు | -7.0 నుండి 7.0°C | 0°C |
| P5 | ప్రారంభ సమయం ఆలస్యం | 0-10 నిమిషాలు | 0 నిమిషాల |
| P6 | అధిక ఉష్ణోగ్రత అలారం | ఆఫ్ / 120°C | ఆఫ్ |
| P7 | డేటా లాక్ | ఆన్/ఆఫ్ | ఆఫ్ |
| P8 | ఫ్యాక్టరీ రీసెట్ | ఆన్/ఆఫ్ | ఆఫ్ |
7. ట్రబుల్షూటింగ్ (హెచ్చరిక కోడ్లు)
అసాధారణ పరిస్థితులను సూచించడానికి డిస్ప్లే నిర్దిష్ట కోడ్లను చూపించవచ్చు. వివరణలు మరియు పరిష్కారాల కోసం క్రింది పట్టికను చూడండి.
| కోడ్ | లోపానికి కారణం | పరిష్కారం |
|---|---|---|
| HHH | ఉష్ణోగ్రత అలారం ఉష్ణోగ్రత లేదా గరిష్ట కొలత పరిధిని మించిపోయింది. | ఉష్ణోగ్రత అలారం ఉష్ణోగ్రత కంటే తగ్గి సాధారణ స్థితికి చేరుకుంటుంది. గరిష్ట కొలత పరిధిని మించి ఉంటే, రిలే బలవంతంగా డిస్కనెక్ట్ చేయబడుతుంది. |
| LLL | ఉష్ణోగ్రత సెన్సార్ కనుగొనబడలేదు లేదా సెన్సార్ ఓపెన్ సర్క్యూట్ లేదు. | ఉష్ణోగ్రత సెన్సార్ను భర్తీ చేయండి లేదా తిరిగి కనెక్ట్ చేయండి. |
| ---- | అధిక-ఉష్ణోగ్రత అలారం సెట్టింగ్ గరిష్ట విలువను మించిపోయింది. | P6 (హై టెంపరేచర్ అలారం) సెట్టింగ్ను చెల్లుబాటు అయ్యే పరిధికి సర్దుబాటు చేయండి. |
చిత్రం 6: హెచ్చరిక సంకేతాలు మరియు ప్రాథమిక ఆపరేషన్ను వివరించే W3230 సూచనల మాన్యువల్ నుండి సారాంశం.
8 అప్లికేషన్లు
W3230 డిజిటల్ టెంపరేచర్ కంట్రోలర్ విస్తృత శ్రేణి ఉష్ణోగ్రత-నియంత్రిత వ్యవస్థలకు అనుకూలంగా ఉంటుంది, వీటిలో ఇవి ఉన్నాయి కానీ వీటికే పరిమితం కాదు:
- గృహ ఫ్రీజర్లు మరియు రిఫ్రిజిరేటర్లు
- నీటి ట్యాంకులు మరియు అక్వేరియంలు
- పారిశ్రామిక శీతలీకరణ యంత్రాలు మరియు స్టీమర్లు
- గ్రీన్హౌస్లు మరియు వ్యవసాయ అమరికలు
- ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణ అవసరమయ్యే పారిశ్రామిక పరికరాలు
చిత్రం 7: ఉదాampW3230 డిజిటల్ ఉష్ణోగ్రత నియంత్రిక కోసం సాధారణ అనువర్తనాలు.
9. నిర్వహణ
మీ W3230 డిజిటల్ ఉష్ణోగ్రత కంట్రోలర్ యొక్క సరైన పనితీరు మరియు దీర్ఘాయువును నిర్ధారించడానికి:
- పరికరాన్ని శుభ్రంగా మరియు దుమ్ము మరియు తేమ లేకుండా ఉంచండి.
- పేర్కొన్న పర్యావరణ అవసరాలకు మించి కంట్రోలర్ను తీవ్రమైన ఉష్ణోగ్రతలకు లేదా ప్రత్యక్ష సూర్యకాంతికి గురిచేయకుండా ఉండండి.
- భద్రత మరియు సమగ్రత కోసం వైరింగ్ కనెక్షన్లను క్రమం తప్పకుండా తనిఖీ చేయండి.
- ఖచ్చితమైన రీడింగ్ల కోసం సెన్సార్ ప్రోబ్ శుభ్రంగా మరియు సరిగ్గా ఉంచబడిందని నిర్ధారించుకోండి.
10. వారంటీ మరియు మద్దతు
వారంటీ సమాచారం లేదా సాంకేతిక మద్దతు కోసం, దయచేసి మీ కొనుగోలుతో అందించిన డాక్యుమెంటేషన్ను చూడండి లేదా నేరుగా Coliao కస్టమర్ సేవను సంప్రదించండి. కొనుగోలు రుజువుగా మీ కొనుగోలు రసీదును ఉంచండి.
