Aigo B760L D4 మదర్‌బోర్డ్ యూజర్ మాన్యువల్

1. పరిచయం

This manual provides detailed instructions for the installation, operation, and maintenance of the Aigo B760L D4 Motherboard. Please read this manual thoroughly before installing or using the product to ensure proper functionality and to prevent damage.

2. భద్రతా సమాచారం

కింది భద్రతా జాగ్రత్తలను ఎల్లప్పుడూ గమనించండి:

• Disconnect power before installing or removing any components.
• సున్నితమైన భాగాలను తాకకుండా ఉండటానికి మదర్‌బోర్డును దాని అంచుల ద్వారా పట్టుకోండి.
• Use an anti-static wrist strap to prevent electrostatic discharge (ESD) damage.
• కంప్యూటర్ కేసు వేడెక్కకుండా నిరోధించడానికి లోపల సరైన వెంటిలేషన్ ఉండేలా చూసుకోండి.
• మదర్‌బోర్డును తేమ లేదా విపరీతమైన ఉష్ణోగ్రతలకు గురిచేయవద్దు.

3. ప్యాకేజీ విషయాలు

ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:

• Aigo B760L D4 Motherboard
• వినియోగదారు మాన్యువల్ (ఈ పత్రం)
• SATA కేబుల్స్ (పరిమాణం మారవచ్చు)
• I / O షీల్డ్
• డ్రైవర్ CD/USB (చేర్చబడి ఉంటే)

4. ఉత్పత్తి ముగిసిందిview

The Aigo B760L D4 is an M-ATX motherboard designed for Intel LGA 1700 processors, featuring the Intel B760 chipset. It supports DDR4 memory and offers a range of connectivity options.

4.1 మదర్‌బోర్డ్ లేఅవుట్

చిత్రం 1: పైగాview of the Aigo B760L D4 Motherboard alongside its retail packaging.

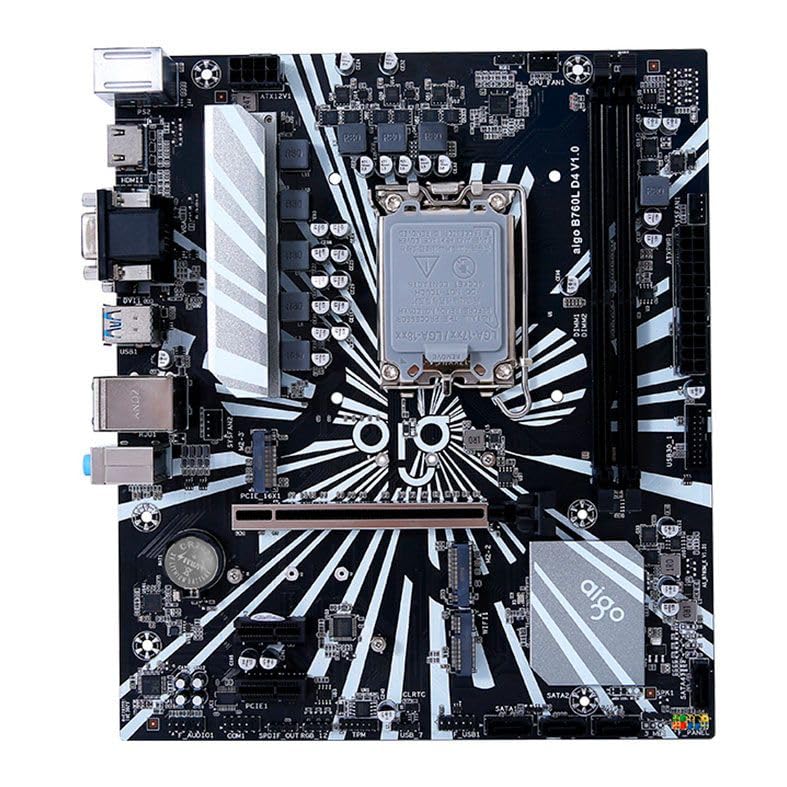

చిత్రం 2: పై నుండి క్రిందికి view of the Aigo B760L D4 Motherboard, highlighting component placement.

చిత్రం 3: కోణీయ view of the Aigo B760L D4 Motherboard, showing the CPU socket and memory slots.

4.2 వెనుక I/O ప్యానెల్

Figure 4: Rear I/O panel of the Aigo B760L D4 Motherboard, displaying various connectivity ports.

The rear I/O panel includes:

• 1 x PS/2 Keyboard and Mouse port
• 2 x USB 2.0 పోర్ట్‌లు
• 4 x USB 3.0 పోర్ట్‌లు
• 1 x HDMI పోర్ట్
• 2 x DVI ports
• 1 x VGA పోర్ట్
• 1 x RJ45 LAN port
• Audio jacks (Line In, Line Out, Mic In)

5. సెటప్

5.1 CPU ని ఇన్‌స్టాల్ చేస్తోంది

1. మదర్‌బోర్డుపై LGA 1700 CPU సాకెట్‌ను గుర్తించండి.
2. CPU సాకెట్ లివర్ తెరిచి లోడ్ ప్లేట్ ఎత్తండి.
3. CPU ని సాకెట్ తో జాగ్రత్తగా అమర్చండి, CPU పై ఉన్న త్రిభుజాకార గుర్తు సాకెట్ పై ఉన్న గుర్తుతో సరిపోలుతుందని నిర్ధారించుకోండి.
4. బలవంతంగా ఒత్తిడి చేయకుండా CPU ని సాకెట్‌లో సున్నితంగా ఉంచండి.
5. లోడ్ ప్లేట్‌ను మూసివేసి, లివర్‌తో భద్రపరచండి.

5.2 Installing DDR4 Memory

The motherboard supports up to 64GB of DDR4 memory across two slots, with speeds from 2133 MHz to 3200 MHz in dual-channel configuration.

1. DIMM స్లాట్ యొక్క రెండు చివర్లలో క్లిప్‌లను తెరవండి.
2. మెమరీ మాడ్యూల్‌ను స్లాట్‌తో సమలేఖనం చేయండి, మాడ్యూల్‌లోని నాచ్ స్లాట్‌లోని కీకి సరిపోలుతుందని నిర్ధారించుకోండి.
3. క్లిప్‌లు సరిగ్గా అమర్చబడే వరకు మెమరీ మాడ్యూల్ యొక్క రెండు చివర్లను గట్టిగా నొక్కండి.

5.3 Installing Storage Devices

The motherboard features 4 x SATA 3.0 ports and 2 x M.2 NVME Dual-Protocol slots.

5.3.1 SATA డ్రైవ్‌లు

1. SATA డేటా కేబుల్ యొక్క ఒక చివరను మదర్‌బోర్డ్‌లోని SATA పోర్ట్‌కు కనెక్ట్ చేయండి.
2. SATA డేటా కేబుల్ యొక్క మరొక చివరను మీ SATA హార్డ్ డ్రైవ్ లేదా SSD కి కనెక్ట్ చేయండి.
3. మీ విద్యుత్ సరఫరా నుండి డ్రైవ్‌కు SATA విద్యుత్ కేబుల్‌ను కనెక్ట్ చేయండి.

5.3.2 M.2 NVME Drives

1. Locate an M.2 slot on the motherboard.
2. M.2 స్టాండ్ఆఫ్ స్క్రూను తీసివేయండి.
3. Insert the M.2 NVME drive into the slot at a 30-degree angle.
4. Gently push the drive down and secure it with the standoff screw.

5.4 కనెక్ట్ పవర్

మీ విద్యుత్ సరఫరా నుండి 24-పిన్ ATX పవర్ కనెక్టర్ మరియు 8-పిన్ ATX 12V పవర్ కనెక్టర్‌ను మదర్‌బోర్డ్‌లోని సంబంధిత పోర్ట్‌లకు కనెక్ట్ చేయండి.

5.5 Installing Expansion Cards

The motherboard includes 1 x PCIe x16 slot and 1 x PCIe x1 slot.

1. Align your expansion card (e.g., graphics card) with the appropriate PCIe slot.
2. కార్డు స్లాట్‌లో సరిగ్గా అమర్చబడే వరకు గట్టిగా నొక్కి ఉంచండి.
3. కంప్యూటర్ కేసుకు స్క్రూతో కార్డును భద్రపరచండి.

6. ఆపరేటింగ్

6.1 మొదటి బూట్ మరియు BIOS సెటప్

మీ సిస్టమ్‌ను అసెంబుల్ చేసిన తర్వాత, మానిటర్, కీబోర్డ్ మరియు మౌస్‌ను కనెక్ట్ చేయండి. సిస్టమ్‌ను ఆన్ చేయండి. స్టార్టప్ సమయంలో, నియమించబడిన కీని నొక్కండి (సాధారణంగా DEL or F2) to enter the BIOS/UEFI setup utility. Here you can configure boot order, system time, and other advanced settings.

6.2 ఆపరేటింగ్ సిస్టమ్ ఇన్‌స్టాలేషన్

The Aigo B760L D4 Motherboard supports Windows 10 and Windows 11 operating systems. Insert your OS installation media (USB drive or DVD) and follow the on-screen instructions to install the operating system.

6.3 డ్రైవర్ ఇన్‌స్టాలేషన్

After OS installation, install the necessary drivers for the chipset, audio, LAN, and other integrated components. These drivers are typically provided on a CD/USB with the motherboard or can be downloaded from the manufacturer's webసైట్.

7. నిర్వహణ

• శుభ్రంగా ఉంచండి: Regularly clean dust from inside your computer case using compressed air. Dust accumulation can lead to overheating.
• BIOS నవీకరణలు: తయారీదారుని కాలానుగుణంగా తనిఖీ చేయండి website for BIOS/UEFI updates. Updates can improve stability, compatibility, and performance. Follow update instructions carefully.
• డ్రైవర్ నవీకరణలు: కొత్త సాఫ్ట్‌వేర్ మరియు హార్డ్‌వేర్‌తో సరైన పనితీరు మరియు అనుకూలతను నిర్ధారించడానికి మీ డ్రైవర్లను నవీకరించండి.
• పర్యావరణ నియంత్రణ: Operate the system in a cool, dry, and well-ventilated environment.

8. ట్రబుల్షూటింగ్

8.1 శక్తి లేదు

• Ensure the power supply is connected correctly to the motherboard (24-pin and 8-pin ATX 12V).
• Check if the power supply switch is in the "ON" position.
• Verify that the power button on the case is correctly connected to the motherboard's front panel header.

8.2 డిస్ప్లే లేదు

• Ensure the monitor is connected to the correct video output (either integrated graphics or a dedicated graphics card).
• గ్రాఫిక్స్ కార్డ్ మరియు మెమరీ మాడ్యూళ్ళను తిరిగి అమర్చండి.
• Try booting with only one memory module installed.

8.3 సిస్టమ్ అస్థిరత / క్రాష్‌లు

• CPU మరియు GPU ఉష్ణోగ్రతలు వేడెక్కడం లేదని నిర్ధారించుకోవడానికి వాటిని తనిఖీ చేయండి.
• Verify that all power connectors are securely attached.
• తప్పు RAM కోసం తనిఖీ చేయడానికి మెమరీ డయాగ్నస్టిక్ సాధనాలను అమలు చేయండి.
• Ensure BIOS is updated to the latest stable version.

9. స్పెసిఫికేషన్లు

10. వారంటీ మరియు మద్దతు

For warranty information and technical support, please refer to the documentation provided with your purchase or visit the official Aigo webవారంటీ క్లెయిమ్‌ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.
