X431 CRP919 EV స్కానర్ యూజర్ మాన్యువల్‌ని ప్రారంభించండి

1. పరిచయం

The LAUNCH X431 CRP919 EV is a state-of-the-art diagnostic scan tool designed for both traditional internal combustion engine (ICE) vehicles and the rapidly growing new energy vehicle (NEV) market, including hybrid and electric vehicles (EVs). This intelligent scanner provides comprehensive system diagnostics, advanced service functions, and bidirectional control capabilities, making it an essential tool for professional technicians and advanced DIY enthusiasts.

Equipped with an Android 10.0 operating system, a 7.0-inch touch screen, and robust hardware, the CRP919 EV offers fast, efficient, and accurate vehicle diagnostics. It supports modern communication protocols like CANFD and DOIP, ensuring broad compatibility with vehicles up to the latest models.

Figure 1.1: LAUNCH X431 CRP919 EV Scanner and its protective carrying case.

2. భద్రతా సమాచారం

Always observe the following safety precautions when operating the LAUNCH X431 CRP919 EV scanner to prevent personal injury or damage to the device or vehicle:

• Ensure the vehicle's ignition is off before connecting or disconnecting the diagnostic cable.
• Do not operate the scanner in wet conditions or with wet hands.
• Keep the device away from strong magnetic fields and high temperatures.
• Always refer to the vehicle manufacturer's service manual for specific diagnostic procedures and safety warnings, especially when working with high-voltage EV systems.
• Use appropriate personal protective equipment (PPE) when performing vehicle diagnostics.
• Do not attempt to disassemble or modify the scanner. Refer all servicing to authorized personnel.

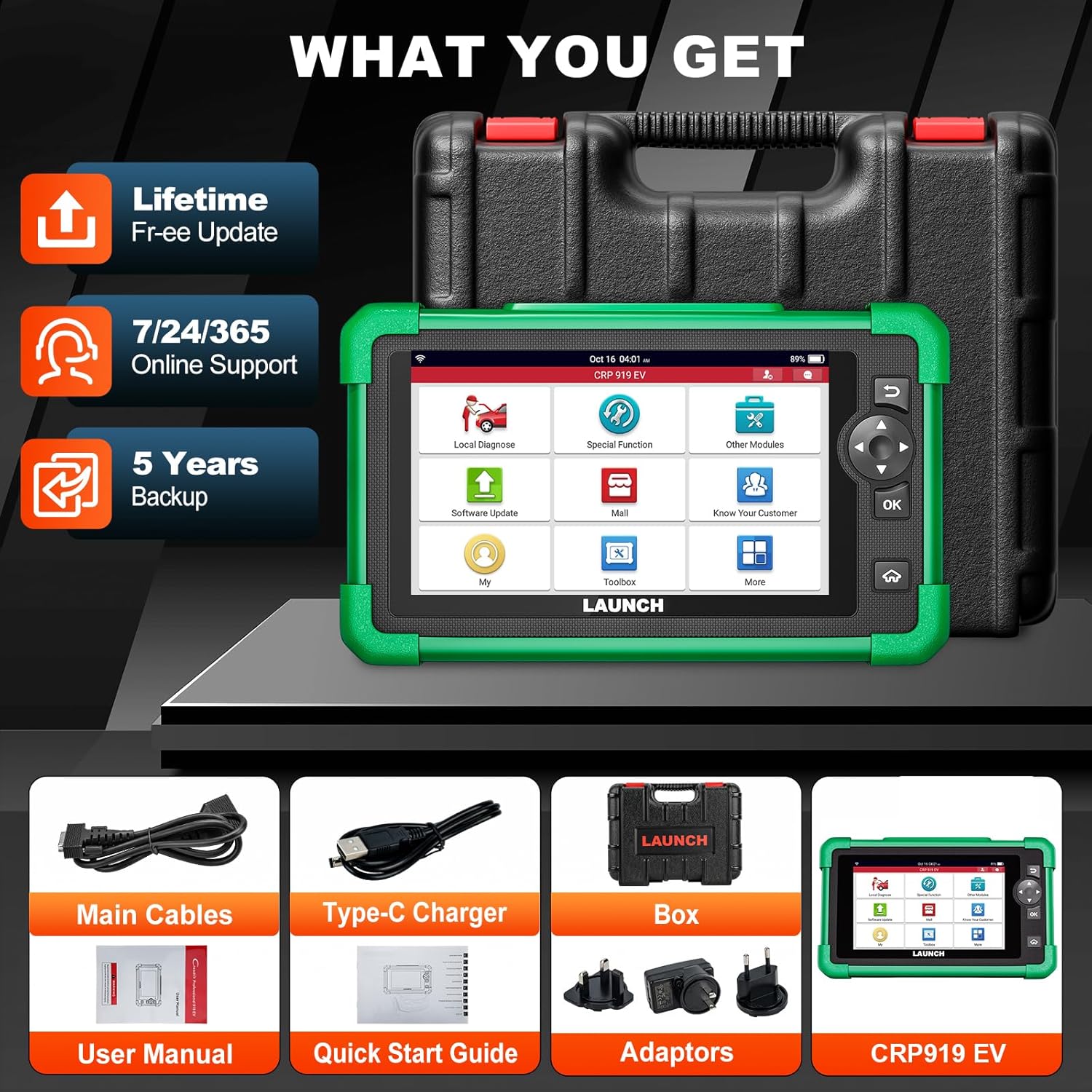

3. పెట్టెలో ఏముంది

ప్యాకేజీని తెరిచినప్పుడు, కింది అన్ని భాగాలు చేర్చబడ్డాయని నిర్ధారించుకోండి:

• LAUNCH X431 CRP919 EV Main Unit
• Main Diagnostic Cables
• టైప్-సి ఛార్జర్
• Power Adaptors (various regional types)
• వినియోగదారు మాన్యువల్
• త్వరిత ప్రారంభ గైడ్
• ప్రొటెక్టివ్ క్యారీయింగ్ కేస్

Figure 3.1: Included components with the LAUNCH X431 CRP919 EV scanner.

4. సెటప్

4.1 ప్రారంభ ఛార్జింగ్

Before first use, fully charge the CRP919 EV scanner. Connect the Type-C charger to the device's charging port and plug it into a power outlet. The charging indicator will show the charging status. A full charge can provide up to 15 hours or more of battery life.

4.2 పవర్ చేయడం ఆన్/ఆఫ్

• పవర్ ఆన్ చేయడానికి: స్క్రీన్ వెలిగే వరకు పరికరం వైపున ఉన్న పవర్ బటన్‌ను నొక్కి పట్టుకోండి.
• పవర్ ఆఫ్ చేయడానికి: పవర్-ఆఫ్ మెను కనిపించే వరకు పవర్ బటన్‌ను నొక్కి పట్టుకోండి. "పవర్ ఆఫ్" ఎంచుకుని నిర్ధారించండి.

4.3 నెట్‌వర్క్ కనెక్షన్

For software updates, online feedback, and cloud services, connect the device to a Wi-Fi network:

1. From the main menu, tap "Settings".
2. Select "Wi-Fi" and turn it on.
3. జాబితా నుండి మీకు కావలసిన Wi-Fi నెట్‌వర్క్‌ను ఎంచుకుని, ప్రాంప్ట్ చేయబడితే పాస్‌వర్డ్‌ను నమోదు చేయండి.
4. Confirm connection. The device supports 2.4GHz and 5GHz dual-band Wi-Fi for faster transmission.

4.4 సాఫ్ట్‌వేర్ నవీకరణలు

Regular software updates are crucial for optimal performance, new vehicle coverage, and bug fixes. The CRP919 EV offers 2 years of free updates.

1. పరికరం Wi-Fi కి కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి.
2. From the main menu, tap "Software Update".
3. The system will check for available updates. Follow the on-screen prompts to download and install them.

Figure 4.1: Software update interface and hardware optimization.

5. ఆపరేటింగ్ సూచనలు

The LAUNCH X431 CRP919 EV provides a wide range of diagnostic and service functions. Below are key operational aspects:

5.1 వాహనానికి కనెక్ట్ చేస్తోంది

1. వాహనం యొక్క OBD-II డయాగ్నస్టిక్ పోర్ట్‌ను గుర్తించండి (సాధారణంగా డాష్‌బోర్డ్ కింద).
2. Connect the main diagnostic cable to the CRP919 EV and then to the vehicle's OBD-II port.
3. వాహనం యొక్క ఇగ్నిషన్‌ను "ఆన్" స్థానానికి మార్చండి (ఇంజన్ ఆఫ్).
4. On the scanner, select "Local Diagnose" to begin communication.

5.2 Full System Diagnostics (EV & ICE)

This function allows you to scan all available electronic control units (ECUs) in the vehicle, including engine, transmission, ABS, SRS, and specific EV high-voltagఇ వ్యవస్థలు.

• ఆటో స్కాన్ 2.0: The device features an intelligent Auto VIN function that automatically identifies the vehicle's VIN for quick system access.
• కోడ్‌లను చదవండి/క్లియర్ చేయండి: Retrieve diagnostic trouble codes (DTCs) and clear them after repairs.
• ప్రత్యక్ష డేటా స్ట్రీమ్: View real-time data parameters from various sensors and components in text, graph, or multi-in-one formats.
• EV System Diagnostics: Specifically for EVs, perform battery pack analysis and high-voltage system diagnostics. This includes reading/clearing codes, performing HV parts replacement, and generating HV system diagnostic reports.

చిత్రం 5.1: పైగాview of All System Diagnose capabilities.

5.3 Bidirectional Control (Active Test)

Bidirectional control allows the scanner to send commands to vehicle ECUs to perform specific tests and functions, such as activating solenoids, relays, or motors, to verify system integrity without using the vehicle's controls.

• Access this function from the "Active Test" menu.
• Common tests include activating fuel pumps, cycling ABS solenoids, testing window motors, or operating cooling fans.
• This feature helps in quickly locating faulty components.

Figure 5.2: Bidirectional control functionality for component testing.

5.4 43+ సేవా విధులు

The CRP919 EV supports over 43 common maintenance and reset functions, accelerating repair processes.

• ఆయిల్ రీసెట్: ఆయిల్ మార్పు తర్వాత ఆయిల్ లైఫ్ సిస్టమ్‌ను రీసెట్ చేయండి.
• EPB రీసెట్: బ్రేక్ ప్యాడ్ భర్తీ తర్వాత ఎలక్ట్రానిక్ పార్కింగ్ బ్రేక్‌ను రీసెట్ చేయండి.
• SAS రీసెట్: స్టీరింగ్ యాంగిల్ సెన్సార్‌ను క్రమాంకనం చేయండి.
• BMS రీసెట్: Register new battery and clear fault codes.
• థ్రాటిల్ రీసెట్: Relearn throttle body position.
• ABS రక్తస్రావం: ABS బ్రేక్ బ్లీడింగ్ విధానాలను నిర్వహించండి.
• TPMS రీసెట్: టైర్ ప్రెజర్ మానిటరింగ్ సిస్టమ్‌ను రీసెట్ చేయండి.
• And many more, including Injector Coding, Gear Reset, DPF Regeneration, etc.

చిత్రం 5.3: ఉదాamples of 43+ service functions available.

5.5 ECU కోడింగ్

ECU Coding allows for customization of vehicle settings, module matching, unlocking hidden functions, and module retrofitting. This advanced function requires careful operation and knowledge of vehicle systems.

5.6 CANFD & DOIP Protocols

The CRP919 EV supports the latest CANFD and DOIP communication protocols, ensuring compatibility with newer vehicle models (up to 2024/2025) that utilize these advanced network architectures.

5.7 FCA AutoAuth

For FCA (Fiat Chrysler Automobiles) vehicles, the scanner supports FCA AutoAuth, allowing secure access to protected diagnostic functions on these vehicles.

Figure 5.4: Global compatibility and protocol support.

5.8 అదనపు ఫీచర్లు

• WiFi Print: Directly print diagnostic reports via Wi-Fi.
• Cloud Health Report: Generate and store vehicle health reports in the cloud for easy access and sharing.
• Online Feedback: Submit feedback or issues directly to LAUNCH for support.
• DTCs Library: Built-in database for looking up diagnostic trouble code definitions.
• Remote Diagnose: Potential for remote assistance (requires additional setup/software).

Figure 5.5: User interface and support features.

6. నిర్వహణ

Proper maintenance ensures the longevity and optimal performance of your LAUNCH X431 CRP919 EV scanner:

• శుభ్రపరచడం: పరికరాన్ని శుభ్రం చేయడానికి మృదువైన, పొడి వస్త్రాన్ని ఉపయోగించండి. రాపిడి క్లీనర్లు లేదా ద్రావకాలను నివారించండి.
• నిల్వ: Store the scanner in its protective carrying case in a cool, dry place when not in use. Avoid extreme temperatures.
• బ్యాటరీ సంరక్షణ: For long-term storage, ensure the battery is charged to approximately 50-70% to preserve its lifespan. Recharge periodically if stored for extended periods.
• సాఫ్ట్‌వేర్ అప్‌డేట్‌లు: Regularly update the software to ensure compatibility with new vehicles and access to the latest features and bug fixes.
• కేబుల్ తనిఖీ: Periodically inspect diagnostic cables for any signs of wear, damage, or corrosion. Replace damaged cables immediately.

7. ట్రబుల్షూటింగ్

This section addresses common issues you might encounter with the CRP919 EV scanner.

8. స్పెసిఫికేషన్లు

9. వారంటీ మరియు మద్దతు

LAUNCH provides comprehensive support for the CRP919 EV scanner:

• సాఫ్ట్‌వేర్ అప్‌డేట్‌లు: Enjoy 2 years of free software updates from the date of activation.
• సాంకేతిక మద్దతు: Access 7/24/365 online support for any operational or technical queries.
• ఆన్‌లైన్ వనరులు: Utilize the built-in "Online Library," "FAQ," and "Online Feedback" features for self-help and direct communication with LAUNCH support.
• వారంటీ: Refer to your purchase documentation for specific warranty terms and conditions. Typically, LAUNCH products come with a standard manufacturer's warranty covering defects in materials and workmanship.

For further assistance, please visit the official LAUNCH webసైట్ లేదా వారి కస్టమర్ సేవను నేరుగా సంప్రదించండి.
