పరిచయం
This manual provides detailed instructions for the installation, operation, and maintenance of your Arylic UP2Stream 2.1 Subwoofer Amplifier Board. This high-performance amplifier board integrates WiFi and Bluetooth 5.0 connectivity, delivering 50W x 2 for stereo channels and 100W for a subwoofer, making it ideal for DIY speaker projects and multi-room audio setups. Please read this manual thoroughly before use to ensure proper functionality and safety.
భద్రతా సమాచారం
కింది భద్రతా జాగ్రత్తలను ఎల్లప్పుడూ గమనించండి:
- విద్యుత్ సరఫరా వాల్యూమ్ నిర్ధారించుకోండిtage అనేది పేర్కొన్న అవసరాలకు సరిపోతుంది ampజీవితకాల బోర్డు.
- పరికరాన్ని నీరు, తేమ లేదా తీవ్రమైన ఉష్ణోగ్రతలకు గురిచేయవద్దు.
- ఉంచడం మానుకోండి amplifier board in direct sunlight or near heat sources.
- పరికరాన్ని తెరవడానికి లేదా సవరించడానికి ప్రయత్నించవద్దు. అన్ని సర్వీసింగ్లను అర్హత కలిగిన సిబ్బందికి సూచించండి.
- పిల్లలకు దూరంగా ఉంచండి.
- ఏదైనా కనెక్షన్లు లేదా డిస్కనెక్ట్లు చేసే ముందు విద్యుత్తును డిస్కనెక్ట్ చేయండి.
ప్యాకేజీ విషయాలు
ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:
- Arylic UP2Stream 2.1 Subwoofer Ampజీవితకర్త బోర్డు
- రిమోట్ కంట్రోల్
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
- (Additional cables or accessories may be included depending on the specific package)
ఉత్పత్తి ముగిసిందిview మరియు ఫీచర్లు
The Arylic UP2Stream 2.1 Amplifier Board offers advanced audio streaming capabilities and powerful amplification for your custom audio projects.
- వైర్లెస్ స్టీరియో Ampజీవితకాలం: Adds wireless or network streaming functionality to existing speakers, home stereo systems, or receivers.
- High-Performance Subwoofer Output: Features 50W x 2 for stereo channels and a dedicated 100W output for a subwoofer. Supports virtual bass (activatable via remote control) and high-resolution sound. Capable of driving a 10-inch subwoofer for home theater applications.
- Stable Streaming and High Sound Quality: Supports lossless music file playback including MP3, APE, FLAC, and WAV with high-resolution audio. Bluetooth range extends up to 30 meters, while WiFi streaming covers the entire signal range.
- Multiple Music Sources and Protocols: Compatible with various streaming services such as Spotify, TuneIn, iHeartRadio, TIDAL, and supports protocols like AirPlay1, Qplay, DLNA, and UPnP. Also accepts local music from USB flash drives, NAS, and Line inputs.
- Multi-Purpose Streaming: Allows for setting up multiple Arylic devices on the same network, enabling control via the 4stream app to play different audio in various rooms or synchronize the same audio across all devices.
చిత్ర వివరణ: ఒక టాప్-డౌన్ view of the Arylic UP2Stream 2.1 Subwoofer Amplifier Board, showcasing its various components including heatsinks, capacitors, input/output terminals, and control knobs. The board is black with silver and green accents.
సెటప్
1. భౌతిక సంబంధాలు
Before powering on the device, ensure all necessary audio inputs and speaker outputs are correctly connected.
- స్పీకర్ కనెక్షన్: Connect your passive stereo speakers to the left and right speaker terminals. Connect your passive subwoofer to the dedicated subwoofer output terminals. Ensure correct polarity (+ to + and - to -).
- ఆడియో ఇన్పుట్: Connect your audio source (e.g., TV, CD player, computer) to the RCA Line Input. Alternatively, use Bluetooth or WiFi for wireless audio input.
- విద్యుత్ సరఫరా: Connect a compatible DC power adapter (not included, typically 12-24V) to the power input jack.
చిత్ర వివరణ: A diagram illustrating the various input and output connections of the Arylic UP2Stream 2.1 Amplifier Board. It shows connections for RCA input, Bluetooth input, DAC, Preamp, and outputs to speakers and headphones. Devices like a TV, laptop, DVD player, and smartphone are shown as potential input sources.
2. Network and Bluetooth Setup
ది amplifier board supports both WiFi and Bluetooth for wireless audio streaming.
- వైఫై సెటప్: Download the "4stream" app from your device's app store (iOS or Android). Follow the in-app instructions to connect the amplifier board to your home WiFi network. This enables multi-room audio and access to online streaming services.
- బ్లూటూత్ పెయిరింగ్: పవర్ ఆన్ amplifier board. On your smartphone or other Bluetooth-enabled device, search for available Bluetooth devices and select "Arylic UP2Stream" (or similar name) to pair.

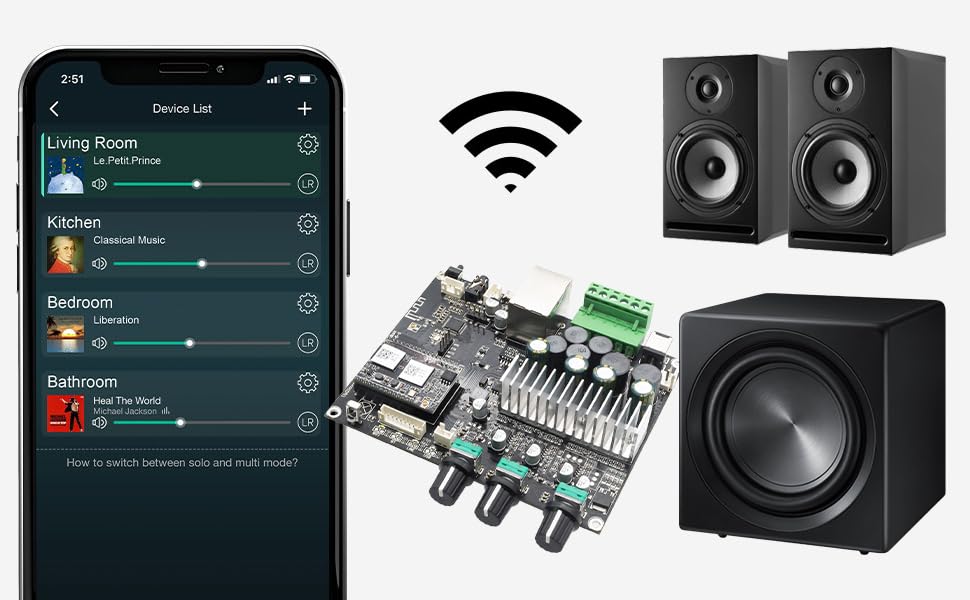

చిత్ర వివరణ: An illustration showing the Arylic UP2Stream 2.1 Amplifier Board at the center, surrounded by a smartphone displaying the "4stream" app interface, a WiFi signal icon, two bookshelf speakers, and a subwoofer. This depicts a complete wireless audio setup.
ఆపరేటింగ్ సూచనలు
1. ఆడియో ప్లేబ్యాక్
- Via 4stream App: Once connected to WiFi, use the 4stream app to select music sources (streaming services, local files, NAS) and control playback, volume, and multi-room settings.
- బ్లూటూత్ ద్వారా: After pairing, play audio from your Bluetooth-connected device.
- Via Line Input: Select the Line Input source (if available via app or physical control) and play audio from your connected analog source.
2. మల్టీ-రూమ్ స్ట్రీమింగ్
The 4stream app allows you to group multiple Arylic devices for synchronized playback or play different audio in separate zones.
చిత్ర వివరణ: A smartphone screen displaying the "4stream" app interface, showing a "Device List" with different rooms (Living Room, Kitchen, Bedroom, Bathroom) and currently playing music in each. This illustrates the multi-room audio control capability.
3. EQ Control and Audio Effects
Customize your audio experience by adjusting Treble and Bass settings using the ACPWorkbench Audio Effect Tool. This tool provides advanced equalization options.
- Accessing ACPWorkbench: Refer to the Arylic website or product support for instructions on downloading and using the ACPWorkbench software.
- Virtual Bass: Activate the virtual bass feature via the remote control for enhanced low-frequency response.

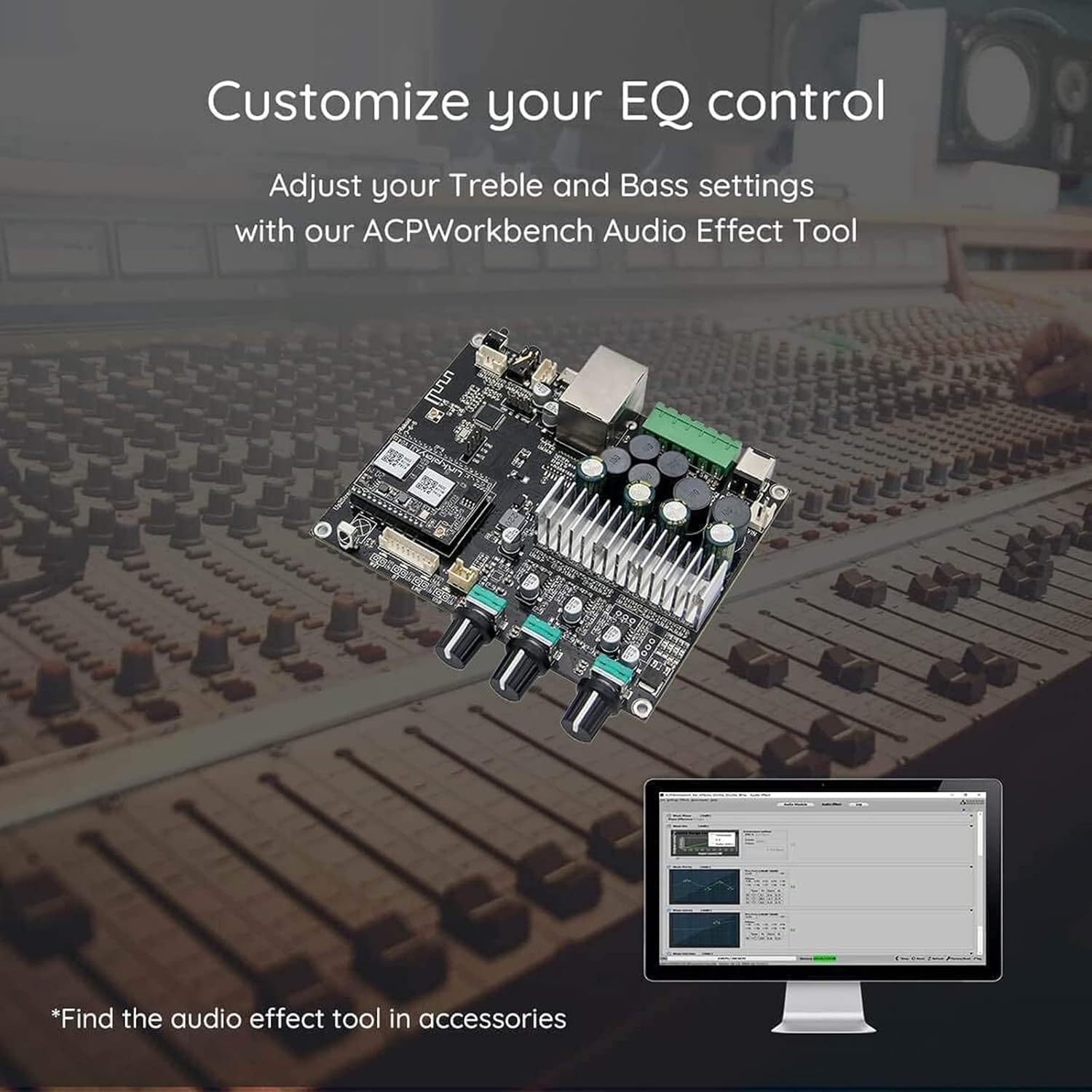

చిత్ర వివరణ: The Arylic UP2Stream 2.1 Amplifier Board positioned in front of a large audio mixing console, with a computer monitor displaying the "ACPWorkbench Audio Effect Tool" interface. This highlights the customization options for audio settings.
4. రిమోట్ కంట్రోల్ వినియోగం
The included remote control provides convenient access to basic functions such as power, volume, input selection, and virtual bass activation.
చిత్ర వివరణ: A hand holding the Arylic remote control, pointing towards a stereo system with two speakers and a receiver, demonstrating its use for controlling the audio setup.
నిర్వహణ
- శుభ్రపరచడం: శుభ్రం చేయడానికి మృదువైన, పొడి వస్త్రాన్ని ఉపయోగించండి ampలిఫైయర్ బోర్డు. ద్రవ క్లీనర్లు లేదా ద్రావకాలను ఉపయోగించవద్దు.
- వెంటిలేషన్: Ensure adequate airflow around the board to prevent overheating. Do not obstruct the heatsinks.
- నిల్వ: పరికరాన్ని ఎక్కువసేపు నిల్వ ఉంచినట్లయితే, దానిని పవర్ నుండి డిస్కనెక్ట్ చేసి, చల్లని, పొడి ప్రదేశంలో నిల్వ చేయండి.
ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| శక్తి లేదు | పవర్ అడాప్టర్ కనెక్ట్ కాలేదు లేదా తప్పుగా ఉంది; పవర్ అవుట్లెట్ పనిచేయడం లేదు. | Check power connections. Try a different power outlet or adapter. |
| సౌండ్ అవుట్పుట్ లేదు | Incorrect speaker connections; wrong input source selected; volume too low; faulty audio cable. | Verify speaker polarity and connections. Select the correct input source. Increase volume. Test with a different audio cable. |
| వైఫైకి కనెక్ట్ చేయడం సాధ్యపడదు | Incorrect WiFi password; device too far from router; network issues. | Double-check WiFi password. Move device closer to router. Restart router. Follow 4stream app setup steps carefully. |
| బ్లూటూత్ జత చేయడం విఫలమైంది | Device not in pairing mode; too many paired devices; interference. | నిర్ధారించండి amplifier board is in Bluetooth pairing mode. Clear previous Bluetooth connections on your source device. Try pairing again. |
| ధ్వని వక్రీకరణ | Volume too high; impedance mismatch with speakers; faulty speakers/cables. | Reduce volume. Ensure speakers are compatible with amplifier output. Test with different speakers or cables. |
స్పెసిఫికేషన్లు
- మోడల్ సంఖ్య: UP2Stream-50Wx2-100W
- బ్రాండ్: Arylic
- అవుట్పుట్ పవర్: 50W x 2 (Stereo), 100W (Subwoofer)
- కనెక్టివిటీ: WiFi, Bluetooth 5.0
- మద్దతు ఉన్న ఆడియో ఫార్మాట్లు: MP3, APE, FLAC, WAV (Lossless)
- ప్రోటోకాల్లు: AirPlay1, Qplay, DLNA, UPnP
- ఇన్పుట్లు: Line Input (RCA), USB Flash Drive, NAS
- కంట్రోల్ యాప్: 4stream (iOS & Android)
- కొలతలు: 13.6 x 9.2 x 2.6 అంగుళాలు
- బరువు: 8.01 ఔన్సులు
- మౌంటు రకం: అంతర్గత
- ఛానెల్ల సంఖ్య: 3 (2.1)
వారంటీ మరియు మద్దతు
Arylic products are designed for reliability and performance. For warranty information, technical support, or service inquiries, please contact Arylic customer support directly through their official webమీ కొనుగోలుతో అందించబడిన సైట్ లేదా సంప్రదింపు సమాచారం.
తయారీదారు: రాకోయిట్ టెక్నాలజీ (షెన్జెన్) కో., లిమిటెడ్.
