1. పరిచయం
This manual provides detailed instructions for the setup, operation, maintenance, and troubleshooting of your AWOW Mini PC AK11. Please read this manual thoroughly before using the device to ensure optimal performance and longevity.
చిత్రం 1.1: ముందు మరియు వెనుక view of the AWOW Mini PC AK11, showcasinదాని కాంపాక్ట్ డిజైన్ మరియు వివిధ పోర్టులు.
2. ప్యాకేజీ విషయాలు
క్రింద జాబితా చేయబడిన అన్ని అంశాలు మీ ప్యాకేజీలో ఉన్నాయని నిర్ధారించుకోండి:
- AWOW Mini PC AK11
- పవర్ అడాప్టర్
- HDMI కేబుల్
- మౌంటు బ్రాకెట్
- SATA Cable (for storage expansion)
- స్క్రూ ప్యాక్
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
- త్వరిత గైడ్
Image 2.1: Illustration of the AWOW Mini PC AK11 package contents and various device connection possibilities.
3. ఉత్పత్తి ముగిసిందిview
3.1. Device Layout and Ports
The AWOW Mini PC AK11 features a compact design with essential ports for connectivity. Familiarize yourself with the port layout before connecting peripherals.
Image 3.1: Detailed diagram of the AWOW Mini PC AK11 ports, including USB, HDMI, DisplayPort, Ethernet, and audio jacks.
- ముందు ప్యానెల్: 2x USB 3.2 ports, 1x Type-C port, 1x 2-in-1 Audio Jack, Power Button, CMOS CLR button.
- వెనుక ప్యానెల్: DC 12V Power Input, 2x RJ45 Gigabit Ethernet ports, 1x HDMI port, 1x DisplayPort (DP), 2x USB 2.0 ports.
Image 3.2: Clear view of the front and rear connectivity options on the AWOW Mini PC AK11.
3.2 కీ ఫీచర్లు
- ప్రాసెసర్: Intel N150 (up to 3.6 GHz) with 7nm technology.
- ఆపరేటింగ్ సిస్టమ్: Pre-installed Windows 11 Pro (64-bit).
- మెమరీ: 16GB DDR4 ర్యామ్.
- నిల్వ: 512GB M.2 PCIe 3.0 SSD, expandable up to 2TB.
- గ్రాఫిక్స్: Intel UHD Graphics with 4K@60Hz dual display support (HDMI 2.0 + DP 1.4).
- నెట్వర్క్: Dual RJ45 Gigabit Ethernet, Wi-Fi AX101, Bluetooth 5.2.
చిత్రం 3.3: ముగిసిందిview of the AWOW Mini PC AK11's core specifications including CPU, RAM, SSD, WiFi, OS, Bluetooth, and LAN.
4. సెటప్ సూచనలు
4.1. పెరిఫెరల్స్ కనెక్ట్ చేయడం
- డిస్ప్లేను కనెక్ట్ చేయండి: Connect your monitor(s) to the HDMI or DisplayPort (DP) on the rear panel. The Mini PC supports dual 4K@60Hz displays.
- కీబోర్డ్ మరియు మౌస్ను కనెక్ట్ చేయండి: Plug your USB keyboard and mouse into the available USB ports (USB 3.2 on the front, USB 2.0 on the rear).
- నెట్వర్క్ను కనెక్ట్ చేయండి (ఐచ్ఛికం): For a wired internet connection, connect an Ethernet cable to one of the RJ45 Gigabit Ethernet ports. Wireless connectivity (Wi-Fi AX101) is also available.
- పవర్ కనెక్ట్ చేయండి: Plug the power adapter into the DC 12V input port on the rear panel, then connect the adapter to a power outlet.

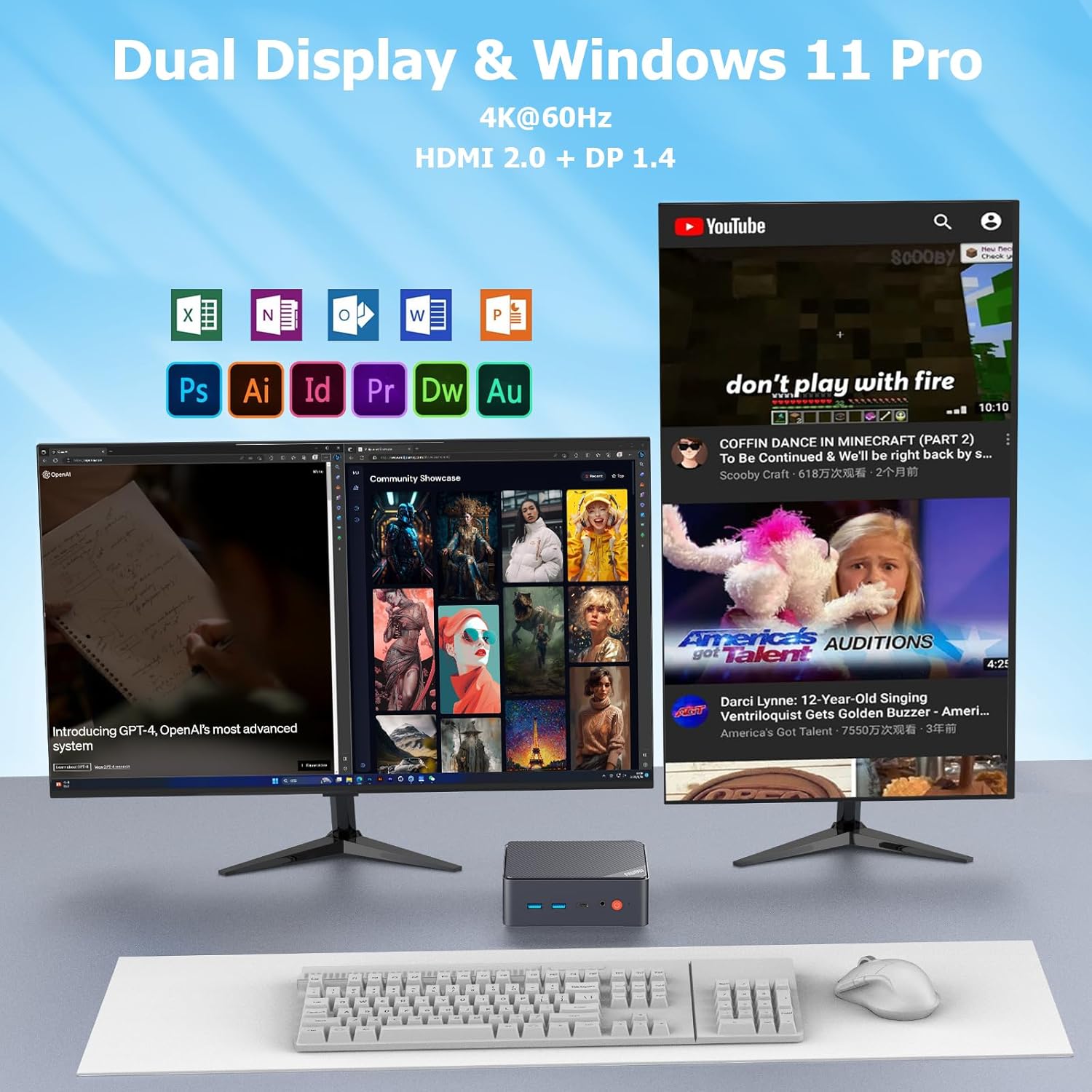

చిత్రం 4.1: ఉదాample of a dual display setup with the AWOW Mini PC AK11, demonstrating its multi-tasking capabilities.
4.2. ప్రారంభ పవర్ ఆన్
After connecting all necessary peripherals and power, press the power button on the front panel to turn on the Mini PC. The system will boot into Windows 11 Pro.
5. ఆపరేటింగ్ సూచనలు
5.1. Windows 11 Pro
Your AWOW Mini PC comes with Windows 11 Pro pre-installed. Follow the on-screen instructions for initial Windows setup, including language selection, network connection, and user account creation.
5.2. డిస్ప్లే కాన్ఫిగరేషన్
The Mini PC supports dual 4K@60Hz displays via HDMI and DisplayPort. To configure your displays:
- డెస్క్టాప్పై కుడి-క్లిక్ చేసి, "Display settings".
- Here you can detect, identify, arrange, and set the resolution for each connected display.
- మధ్య ఎంచుకోండి "Duplicate these displays", "Extend these displays", లేదా "Show only on 1" / "Show only on 2".
Image 5.1: Visual representation of the AWOW Mini PC AK11's capability to support dual screen displays for enhanced productivity.
5.3. నిల్వ విస్తరణ
The AWOW Mini PC AK11 supports storage expansion up to 2TB. You can add an additional 2.5-inch SATA SSD/HDD. Refer to the quick guide for physical installation instructions.
Image 5.2: This image highlights features like Auto Power On and the 2TB SSD expansion capability of the AWOW Mini PC AK11.
6. నిర్వహణ
- శుభ్రపరచడం: Use a soft, dry cloth to clean the exterior of the Mini PC. Avoid liquid cleaners. Ensure ventilation holes are free from dust.
- సాఫ్ట్వేర్ అప్డేట్లు: Regularly update Windows 11 and device drivers to ensure system stability and security.
- వెంటిలేషన్: మినీ పిసి వేడెక్కకుండా ఉండటానికి బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో ఉంచాలని నిర్ధారించుకోండి. గాలి వెంట్లను నిరోధించవద్దు.
చిత్రం 6.1: ఒక అంతర్గత view showing the cooling fan and airflow design within the AWOW Mini PC AK11, emphasizing the importance of proper ventilation.
7. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| శక్తి లేదు | పవర్ అడాప్టర్ కనెక్ట్ కాలేదు లేదా తప్పుగా ఉంది. | Ensure power adapter is securely connected to the Mini PC and a working power outlet. Test with another outlet if possible. |
| ప్రదర్శన లేదు | Monitor not connected, incorrect input source, or faulty cable. | Check HDMI/DP cable connections. Ensure monitor is set to the correct input source. Try a different cable or monitor. |
| సిస్టమ్ స్తంభించిపోతుంది లేదా క్రాష్ అవుతుంది | Overheating, software conflict, or insufficient resources. | Ensure proper ventilation. Close unnecessary applications. Update drivers and Windows. If persistent, consider a system restore or reinstallation. |
| ఇంటర్నెట్ కనెక్షన్ లేదు | Ethernet cable disconnected, Wi-Fi disabled, or network issues. | Check Ethernet cable. Ensure Wi-Fi is enabled and connected to the correct network. Restart your router/modem. |
8. స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| బ్రాండ్ | అయ్యో |
| మోడల్ సంఖ్య | AK11 |
| ఆపరేటింగ్ సిస్టమ్ | Windows 11 ప్రో |
| ప్రాసెసర్ | Intel N150 (Quad Core, up to 3.6 GHz) |
| గ్రాఫిక్స్ | ఇంటెల్ UHD గ్రాఫిక్స్ |
| RAM | 16 GB DDR4 |
| అంతర్గత నిల్వ | 512 GB M.2 PCIe 3.0 SSD |
| నిల్వ విస్తరణ | Supports 2.5-inch SATA SSD/HDD up to 2TB |
| వీడియో అవుట్పుట్ | HDMI 2.0, DisplayPort 1.4 (Dual 4K@60Hz support) |
| USB పోర్ట్లు | 2x USB 3.2, 2x USB 2.0, 1x టైప్-సి |
| నెట్వర్క్ | 2x RJ45 Gigabit Ethernet, Wi-Fi AX101, Bluetooth 5.2 |
| ఆడియో | 1x 2-in-1 Audio Jack |
| కొలతలు | Approximately 12.7 cm x 12.7 cm x 4.4 cm (5.02 x 5.02 x 1.74 inches) |
| బరువు | సుమారు 800 గ్రాములు |

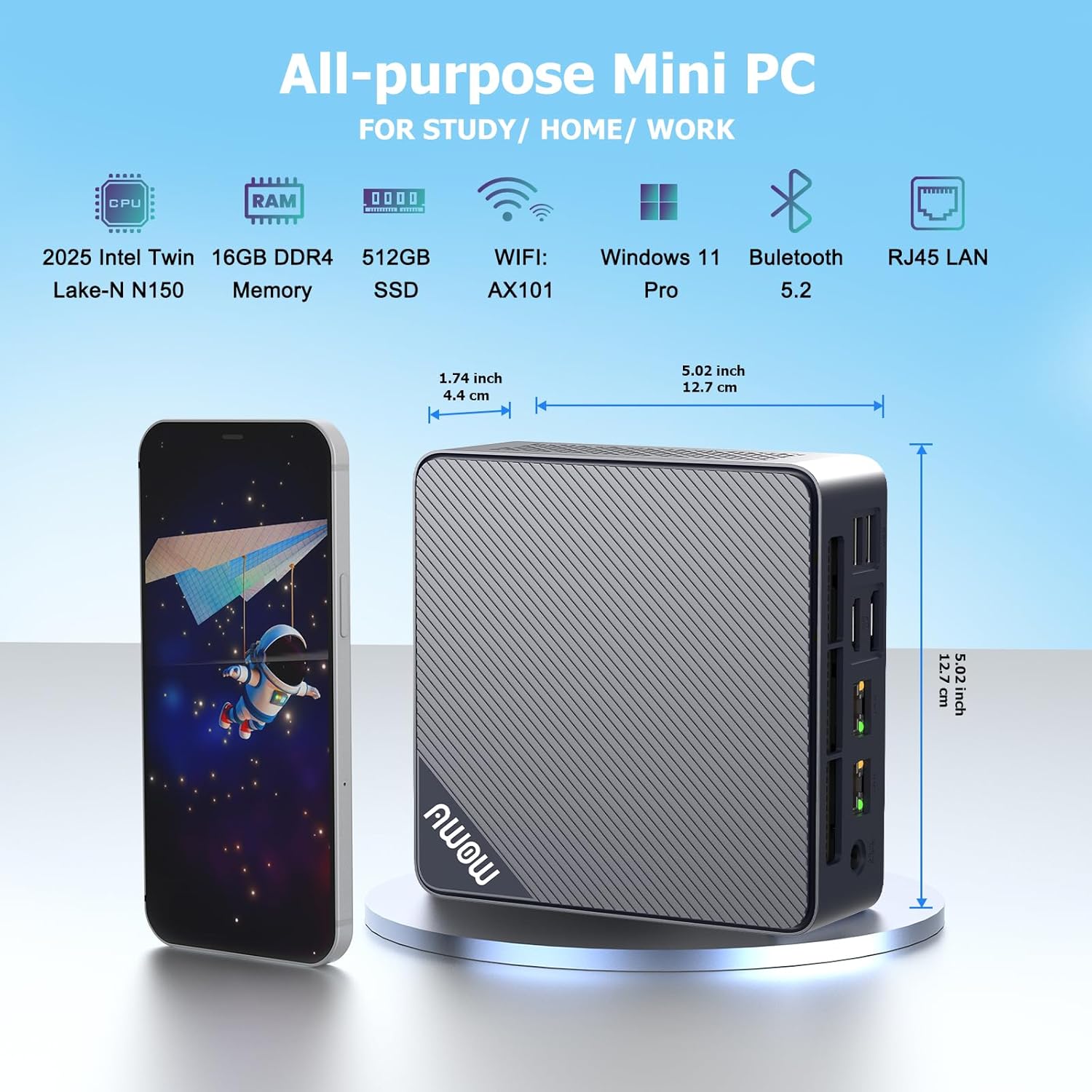

Image 8.1: Visual representation of the AWOW Mini PC AK11's dimensions and a summary of its all-purpose features.
9. వారంటీ మరియు మద్దతు
AWOW provides a 12-month exchange warranty మరియు 24/7 worldwide technical support for your Mini PC AK11.
9.1 మద్దతును సంప్రదిస్తోంది
For technical assistance or warranty claims, please use one of the following methods:
- ఇమెయిల్: support@awowtech.com
- ఫోన్: +49-9122 9835682 (Monday-Friday, 9 AM - 5 PM UTC)
- అమెజాన్: Log in to your Amazon account, navigate to "Your Orders", and select "Ask Product Question" for the AWOW Mini PC.
During the warranty period, AWOW offers service centers for exchange or repair of the Mini PC.
