MakeSkyBlue MPPT Solar Charge Controller (40A-V123) Instruction Manual

1. పరిచయం

This manual provides essential information for the safe and efficient operation of your MakeSkyBlue MPPT Solar Charge Controller, model 40A-V123. This device is designed to optimize power harvesting from your solar panels and efficiently charge your battery bank in 12V, 24V, or 48V solar systems. Please read this manual thoroughly before installation and use.

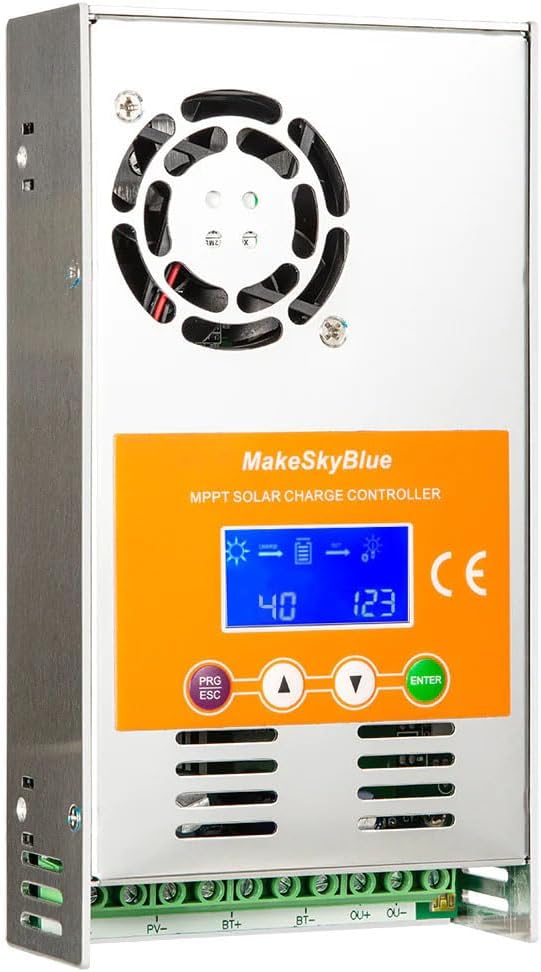

Figure 1: MakeSkyBlue 40A-V123 MPPT Solar Charge Controller

2. భద్రతా సూచనలు

సంస్థాపన మరియు ఆపరేషన్ సమయంలో ఈ క్రింది భద్రతా జాగ్రత్తలను గమనించండి:

• కంట్రోలర్ మరియు ఇతర భాగాలకు నష్టం జరగకుండా అన్ని వైరింగ్‌లు సరిగ్గా ధ్రువీకరించబడి సురక్షితంగా అనుసంధానించబడి ఉన్నాయని నిర్ధారించుకోండి.
• బ్యాటరీని ఎల్లప్పుడూ ఛార్జ్ కంట్రోలర్‌కు కనెక్ట్ చేయండి మొదటి, and disconnect it చివరిది.
• Do not connect the solar panel array to the controller without a battery connected.
• Ensure the solar panel array's open circuit voltage (Voc) కంట్రోలర్ యొక్క గరిష్ట ఇన్‌పుట్ వాల్యూమ్‌ను మించదుtage.
• మండే పదార్థాలు మరియు ప్రత్యక్ష సూర్యకాంతికి దూరంగా, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో కంట్రోలర్‌ను ఇన్‌స్టాల్ చేయండి.
• Use appropriate circuit breakers or fuses for all connections (solar, battery, load).
• Avoid touching live terminals. Only qualified personnel should perform electrical work.

3. ఉత్పత్తి ముగిసిందిview

The MakeSkyBlue 40A-V123 MPPT Solar Charge Controller features advanced Maximum Power Point Tracking technology to maximize energy harvest from your solar array. It includes a multi-function LCD for monitoring and parameter adjustment, and supports 12V, 24V, and 48V battery systems with automatic voltagఇ డిటెక్షన్.

3.1 ముఖ్య లక్షణాలు

• Intelligent Maximum Power Point Tracking (MPPT) technology.
• అధిక పనితీరు కోసం అంతర్నిర్మిత DSP కంట్రోలర్.
• మూడు-లుtage charging algorithm to optimize battery performance and lifespan.
• Multi-function LCD display with backlight for real-time data and error codes.
• ఆటోమేటిక్ బ్యాటరీ వాల్యూమ్tage detection (12V/24V/48V).
• Compatible with various battery types including Lead-Acid, AGM, and Gel.
• Protection features: limited current, temperature, and overcharging.

Figure 2: Compatible Battery Types (Gel, Flooded, AGM)

Figure 3: Illustration of Maximum Power Point Tracking (MPPT) vs. PWM

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

Follow these steps for proper installation of your MPPT solar charge controller. Refer to the wiring diagram for visual guidance.

4.1 వైరింగ్ రేఖాచిత్రం

Figure 4: MPPT Charge Controller System Wiring Diagram

4.2 సంస్థాపనా దశలు

1. మౌంటు: Mount the controller vertically on a non-flammable surface in a cool, dry, and well-ventilated area. Ensure adequate clearance around the unit for heat dissipation.
2. బ్యాటరీ కనెక్షన్: Connect the battery cables to the controller's BAT+ and BAT- terminals. Ensure correct polarity. The controller will automatically detect the battery voltagఇ (12V, 24V, లేదా 48V).
3. సోలార్ ప్యానెల్ కనెక్షన్: Connect the solar panel array cables to the controller's PV+ and PV- terminals. Ensure correct polarity. The controller will begin charging the battery.
4. లోడ్ కనెక్షన్ (ఐచ్ఛికం): If using the load output, connect your DC loads to the OUT+ and OUT- terminals. Ensure the total current draw does not exceed the controller's rated load current.
5. కనెక్షన్‌లను ధృవీకరించండి: Double-check all connections for tightness and correct polarity before powering on the system.

Important: Always connect the battery first and disconnect it last. Failure to follow this sequence may damage the controller.

5. ఆపరేటింగ్ సూచనలు

The controller's LCD display provides real-time system status and allows for parameter adjustments. The control buttons are PRG/ESC, Up (▲), Down (▼), and ENTER.

5.1 LCD డిస్ప్లే విధులు

The LCD cycles through various screens displaying system information. You can manually cycle through screens using the Up/Down buttons or enter parameter settings using PRG/ESC and ENTER.

• ప్రధాన ప్రదర్శన: Shows charging status, battery level, and output status.


Figure 5: Main Display showing charge and output status.

• Cumulative Power Generation: Displays total energy generated by the solar panels.


Figure 6: Display showing cumulative power generation.

• PV వాల్యూమ్tage and Load Power: Shows current solar panel voltage and load power consumption.


Figure 7: Display showing PV voltage and load power.

• బ్యాటరీ వాల్యూమ్tage and Load Current: ప్రస్తుత బ్యాటరీ వాల్యూమ్‌ను ప్రదర్శిస్తుందిtagఇ మరియు లోడ్ కరెంట్.


Figure 8: Display showing battery voltagఇ మరియు లోడ్ కరెంట్.

• Accumulated Discharge: Shows total energy discharged from the battery.


Figure 9: Display showing accumulated discharge.

• అంతర్గత ఉష్ణోగ్రత: Displays the internal temperature of the controller.


Figure 10: Display showing internal temperature.

5.2 పరామితి సర్దుబాటు

To enter parameter adjustment mode, press the PRG/ESC బటన్. ఉపయోగించండి Up (▲) మరియు క్రిందికి (▼) buttons to navigate through parameters and adjust values. Press నమోదు చేయండి to confirm changes. Press PRG/ESC సెట్టింగ్ మోడ్ నుండి నిష్క్రమించడానికి మళ్ళీ.

Common adjustable parameters include:

• b00: Load working mode (e.g., 24H for continuous, or timed modes).


Figure 11: Parameter b00 for load working mode.

• b01: ఓవర్‌ఛార్జ్ ప్రొటెక్షన్ వాల్యూమ్tage (e.g., 55.2V for 48V system).


Figure 12: Parameter b01 for overcharge protection voltage.

• b02: ఛార్జింగ్ రికవరీ వాల్యూమ్tage (e.g., 58.0V for 48V system).


Figure 13: Parameter b02 for charging recovery voltage.

• b03: ఓవర్-డిచ్ఛార్జ్ ప్రొటెక్షన్ వాల్యూమ్tage (e.g., 40.0V for 48V system).


Figure 14: Parameter b03 for over-discharge protection voltage.

• b04: ఓవర్-డిచ్ఛార్జ్ రికవరీ వాల్యూమ్tage.


Figure 15: Parameter b04 for over-discharge recovery voltage.

• b06: Battery type setting (e.g., 47.9V for a specific battery type).


Figure 16: Parameter b06 for battery type setting.

Refer to the full product manual (if available from the manufacturer) for a complete list of parameters and their recommended settings for different battery types.

6. నిర్వహణ

క్రమం తప్పకుండా నిర్వహణ మీ సౌర ఛార్జ్ కంట్రోలర్ యొక్క ఉత్తమ పనితీరు మరియు దీర్ఘాయువును నిర్ధారిస్తుంది:

• శుభ్రపరచడం: Periodically clean the controller's exterior, especially the cooling fins and fan openings, to prevent dust buildup and ensure proper heat dissipation. Use a dry cloth.
• కనెక్షన్ తనిఖీ: Annually inspect all wiring connections for tightness and corrosion. Loose connections can cause overheating and power loss.
• వెంటిలేషన్: Ensure the installation area remains well-ventilated and free from obstructions.
• బ్యాటరీ తనిఖీ: Regularly check your battery bank for signs of damage, corrosion, or electrolyte levels (for flooded batteries).

7. ట్రబుల్షూటింగ్

The LCD display can show error codes to indicate specific issues. If an error occurs, note the code and refer to the manufacturer's documentation for detailed troubleshooting steps. General troubleshooting tips include:

• డిస్ప్లే లేదు/పవర్ లేదు: Check battery connections and ensure the battery has sufficient voltage.
• ఛార్జింగ్ లేదు: Verify solar panel connections, ensure sufficient sunlight, and check for any shading on the panels. Confirm PV array voltage కంట్రోలర్ యొక్క ఆపరేటింగ్ పరిధిలో ఉంది.
• Overcharging/Undercharging: Check battery type settings and charging parameters (b01, b02). Ensure the battery is healthy.
• లోడ్ పనిచేయడం లేదు: Check load connections, ensure the load output is enabled (b00 setting), and verify the load current does not exceed the controller's rating. Check for over-discharge protection (b03).
• Over-temperature Error: Ensure adequate ventilation around the controller. Clean any dust from cooling fins.

If the issue persists, contact MakeSkyBlue customer support.

8. స్పెసిఫికేషన్లు

Key technical specifications for the MakeSkyBlue 40A-V123 MPPT Solar Charge Controller:

8.1 ఉత్పత్తి కొలతలు

Figure 17: Product Dimensions (approx. 21.65cm H x 14.96cm W x 8.66cm D)

9. వారంటీ మరియు మద్దతు

For warranty information, technical support, or service inquiries, please contact MakeSkyBlue directly through their official channels. Keep your purchase receipt as proof of purchase.

మీరు సందర్శించవచ్చు MakeSkyBlue Store on Amazon మరింత సమాచారం కోసం.
