1. పరిచయం మరియు ఓవర్view
This DROK Buck-Boost Converter is a versatile DC-DC voltage regulator module designed to provide stable power in various applications. It features an adjustable output voltage from 0.5V to 36V and an adjustable output current from 0A to 4.5A, with a maximum output power of 40W. The module includes an LCD display for real-time monitoring of voltage and current, a 5V fan port for enhanced cooling, and multiple protection features to ensure safe and reliable operation. This manual provides essential information for the proper setup, operation, and maintenance of your converter module.
ముందు view of the DROK Buck-Boost Converter module, highlighting the LCD screen which displays output voltage, current, and power. Control buttons for M/T, V-SET, I-SET, and OK/↓ are visible on the left, and a rotary encoder with a green ON/OFF button is on the right.
2. ఉత్పత్తి లక్షణాలు
- Wide Input/Output Range: ఇన్పుట్ వాల్యూమ్tage DC 6-36V, output voltage DC 0.5-36V.
- సర్దుబాటు అవుట్పుట్: Output current 0-4.5A, output power up to 40W.
- LCD డిస్ప్లే: Real-time display of input/output voltage, current, power, capacity, energy, time, and temperature.
- మెరుగైన శీతలీకరణ: Includes a 5V fan port for optional fan installation (30mm fan compatible).
- Multi-functional Interface: Built-in buzzer for key operation feedback and warning alerts.
- బహుళ రక్షణ లక్షణాలు: Anti-reverse input protection, backflow protection, low input voltage protection (LVP), overvoltage protection (OVP), overcurrent protection (OCP), overtemperature protection (OTP), and overpower protection (OPP).
- మెమరీ ఫంక్షన్: Stores up to 11 groups of settings.
3. స్పెసిఫికేషన్లు

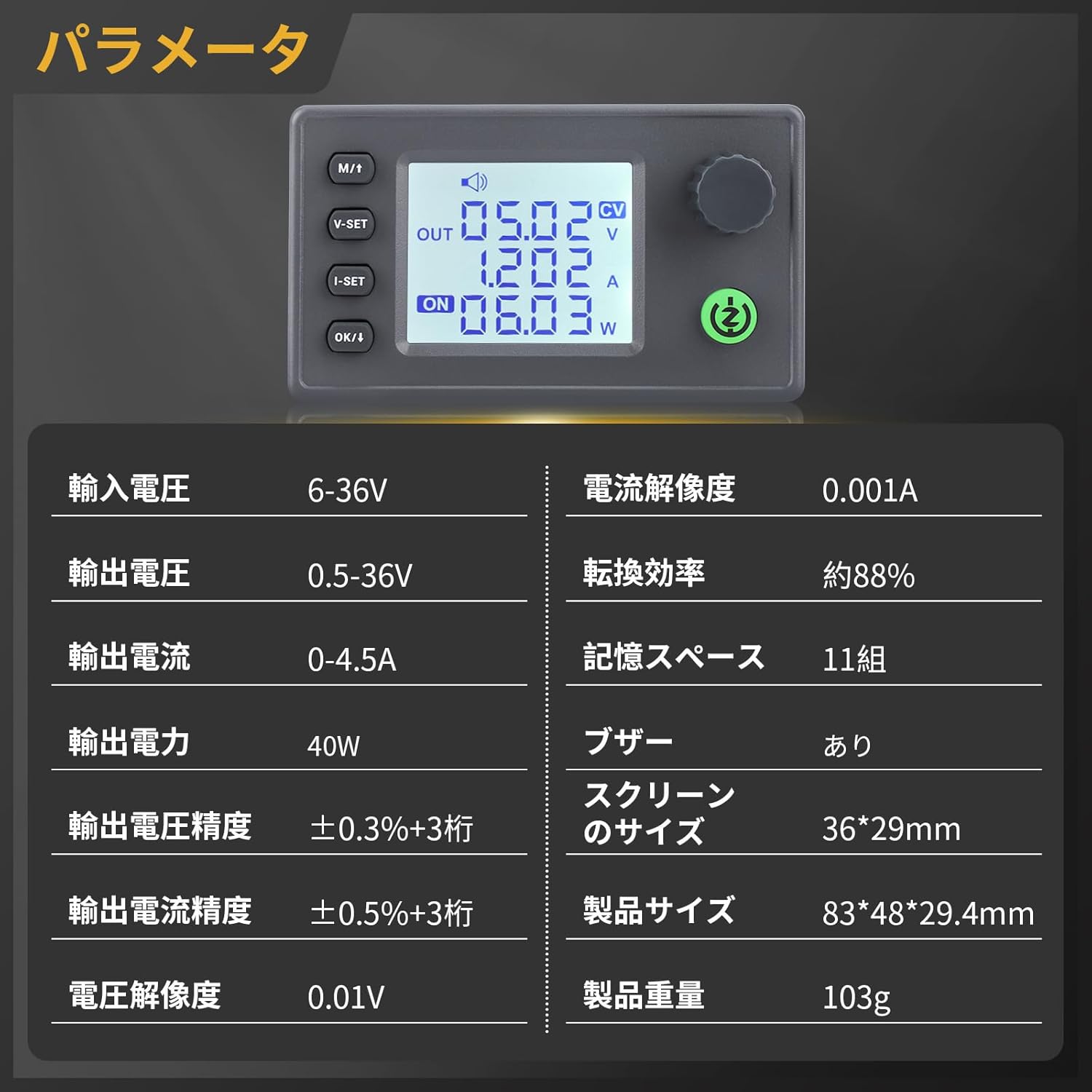

A table detailing the technical parameters of the converter, including input/output ranges, accuracy, and physical dimensions.
| పరామితి | విలువ |
|---|---|
| ఇన్పుట్ వాల్యూమ్tagఇ పరిధి | DC 6-36V |
| అవుట్పుట్ వాల్యూమ్tagఇ పరిధి | DC 0.5-36V |
| అవుట్పుట్ ప్రస్తుత పరిధి | 0-4.5A |
| అవుట్పుట్ పవర్ | 40W (గరిష్టంగా) |
| వాల్యూమ్tagఇ డిస్ప్లే ఖచ్చితత్వం | ±0.3% + 3 అంకెలు |
| Current Display Accuracy | ±0.5% + 3 అంకెలు |
| వాల్యూమ్tagఇ రిజల్యూషన్ | 0.01V |
| ప్రస్తుత రిజల్యూషన్ | 0.001A |
| మార్పిడి సామర్థ్యం | సుమారు. 88% |
| మెమరీ నిల్వ | 11 సమూహాలు |
| బజర్ | అంతర్నిర్మిత |
| స్క్రీన్ పరిమాణం | 36 x 29 మి.మీ |
| ఉత్పత్తి కొలతలు (L x W x H) | 83 x 48 x 29.4 మిమీ |
| ఉత్పత్తి బరువు | 103 గ్రా |
| తయారీదారు | DROKING |
| అంశం భాగం సంఖ్య | 200735_JPN |
4. భద్రతా సమాచారం మరియు రక్షణ లక్షణాలు
The DROK Buck-Boost Converter is equipped with multiple protection mechanisms to ensure safe operation. Understanding these features is crucial for preventing damage to the module and connected devices.
- Anti-Reverse Input Protection: Prevents damage if input polarity is accidentally reversed.
- Backflow Protection: Prevents current from flowing back into the input source from the output.
- తక్కువ ఇన్పుట్ వాల్యూమ్tagఇ ప్రొటెక్షన్ (LVP): Automatically cuts off output if the input voltage drops below a set threshold, protecting the input power source.
- ఓవర్వోల్tagఇ రక్షణ (OVP): Shuts down output if the output voltage exceeds a preset limit.
- ఓవర్కరెంట్ ప్రొటెక్షన్ (OCP): Disables output if the output current surpasses a configured maximum.
- Overtemperature Protection (OTP): Activates if the module's internal temperature becomes too high, preventing thermal damage.
- Overpower Protection (OPP): Limits or shuts down output if the total output power exceeds the specified maximum.
Always ensure proper wiring and adhere to the specified voltage and current limits to maintain safety and optimal performance.
This image demonstrates various display modes of the LCD screen and highlights the multiple protection features, including Anti-reverse, Undervoltage, Overcurrent, Overtemperature, Backflow, Overvoltage, and Overpower protection.
5. సెటప్ మరియు ఇన్స్టాలేషన్
Follow these steps for proper installation of the converter module:
- వైరింగ్: Connect your DC input power source to the 'IN' terminals and your load to the 'OUT' terminals. Ensure correct polarity (positive to positive, negative to negative) to avoid issues, although the module has anti-reverse protection. The plug-in terminals facilitate easy and secure connections.
- మౌంటు: The module has mounting holes. Refer to the dimensions diagram for precise placement.
- Optional Fan Installation: For applications requiring higher power or extended operation, a 5V cooling fan (30mm size, 5V/150mA max) can be installed using the dedicated 5V fan port. The fan can be secured with M3.2*19 screws.
- పవర్ ఆన్: Once wired, apply power to the input terminals. The LCD screen should illuminate.
This image illustrates the physical dimensions of the converter module and provides various views, including a detailed diagram of the mounting hole dimensions.
వివరంగా view of the converter's internal components, including the built-in buzzer, the 5V fan port, and the convenient plug-in terminals for easy installation and replacement of wiring.
6. ఆపరేషన్
The module features an intuitive interface with buttons and a rotary encoder for control.
6.1 బటన్ విధులు

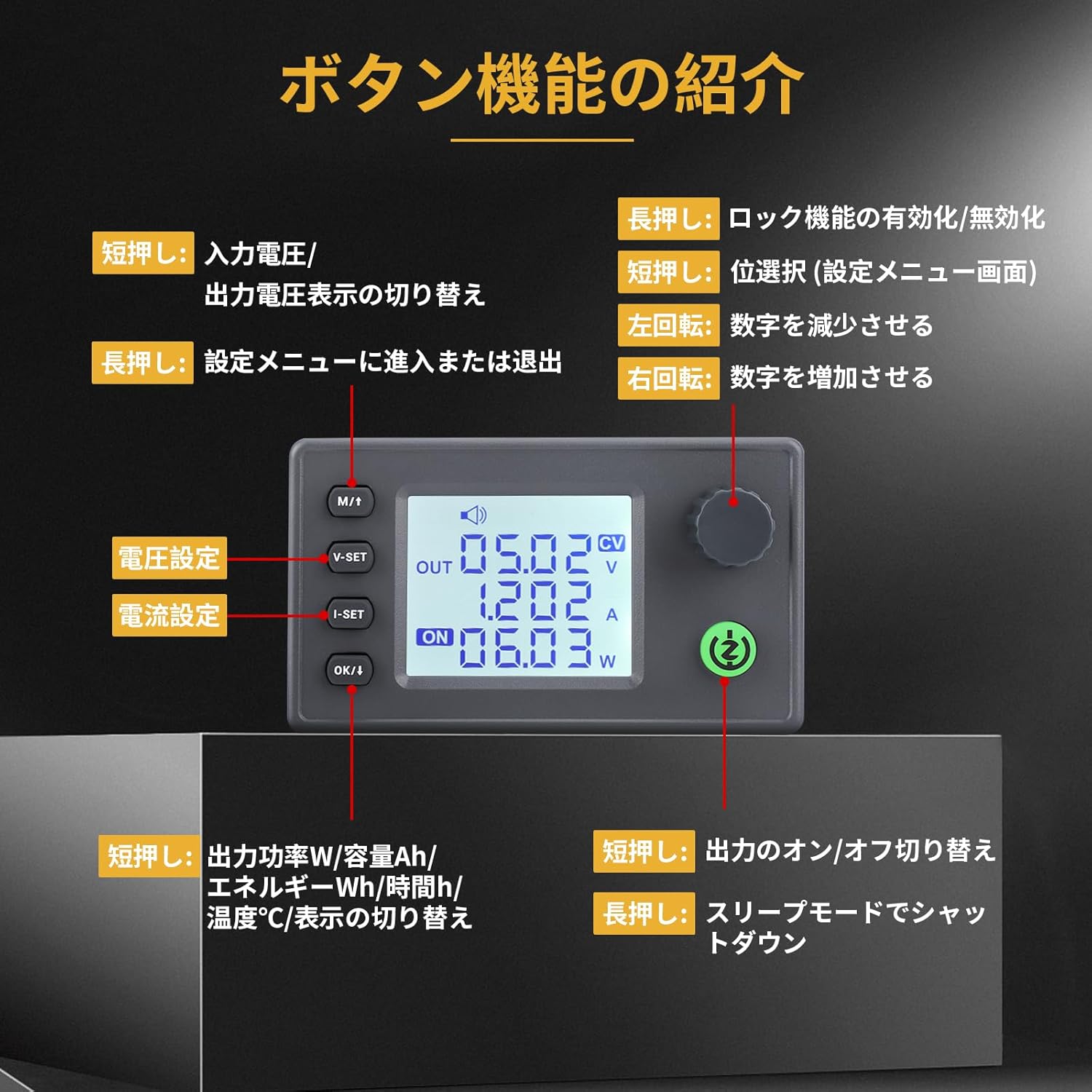

An illustration of the control buttons and their functions on the DROK Buck-Boost Converter.
- M/↑ Button:
- Short Press: Toggle between input voltagఇ మరియు అవుట్పుట్ వాల్యూమ్tagఇ ప్రదర్శన.
- Long Press: Enable/disable the lock function for settings.
- V-SET బటన్: అవుట్పుట్ వాల్యూమ్ను సెట్ చేయడానికి ఉపయోగించబడుతుందిtage.
- I-SET బటన్: Used for setting the output current limit.
- OK/↓ Button:
- Short Press: Cycle through display modes for output power (W), capacity (Ah), energy (Wh), time (h), and temperature (°C).
- Long Press: Enter or exit the advanced setting menu.
- రోటరీ ఎన్కోడర్:
- Turn Left: Decrease the selected value.
- Turn Right: Increase the selected value.
- Green ON/OFF Button:
- Short Press: Turn the output ON or OFF.
- Long Press: Enter sleep mode (shutdown).
6.2 ప్రాథమిక ఆపరేషన్
- అవుట్పుట్ వాల్యూమ్ని సెట్ చేయండిtage: నొక్కండి V-SET బటన్. కావలసిన అవుట్పుట్ వాల్యూమ్ను సర్దుబాటు చేయడానికి రోటరీ ఎన్కోడర్ను ఉపయోగించండి.tagఇ. నొక్కండి V-SET మళ్ళీ లేదా సరే/↓ నిర్ధారించడానికి.
- అవుట్పుట్ కరెంట్ పరిమితిని సెట్ చేయండి: నొక్కండి I-సెట్ button. Use the rotary encoder to adjust the maximum output current. Press I-సెట్ మళ్ళీ లేదా సరే/↓ నిర్ధారించడానికి.
- Turn Output ON/OFF: షార్ట్ ప్రెస్ ది ఆకుపచ్చ ఆన్/ఆఫ్ button to enable or disable the output. The display will show 'ON' or 'OFF' accordingly.
- మానిటర్ పారామితులు: షార్ట్ ప్రెస్ ది సరే/↓ button to cycle through various output parameters displayed on the LCD, such as power (W), accumulated capacity (Ah), accumulated energy (Wh), operation time (h), and internal temperature (°C).
This image illustrates the various display modes of the LCD screen, showing input/output voltage, current, power, and other parameters, along with Constant Voltage (CV) and Constant Current (CC) indicators.
7. Configuration Menu (Advanced Settings)
To access the advanced configuration menu, long press the సరే/↓ బటన్. ఉపయోగించండి V-SET button to navigate through the different setting parameters (cd00 to cd10 or other indicators). Use the rotary encoder to adjust values. Short press సరే/↓ to confirm a setting or move to the next digit/parameter.
- OUP (Over Voltagఇ రక్షణ): Sets the maximum allowable output voltagఇ. అవుట్పుట్ వాల్యూమ్ అయితేtage exceeds this value, the output will be shut off. Default is 37V. Ensure this is set higher than your desired operating output voltage.
- OCP (ఓవర్ కరెంట్ ప్రొటెక్షన్): Sets the maximum allowable output current. If the output current exceeds this value, the output will be shut off.
- LUP (Low Input Voltagఇ రక్షణ): Sets the minimum allowable input voltagఇ. ఇన్పుట్ వాల్యూమ్ అయితేtage drops below this value, the output will be shut off to protect the input power source.
- OPP (Over Power Protection): Sets the maximum allowable output power in Watts. If the output power exceeds this value, the output will be shut off.
- OAH (Output Amp-Hour Limit): Sets a limit for accumulated output Amp-hours. If the total Ah exceeds this value, the output will be shut off. To disable, set to '---'.
- OPH (Output Watt-Hour Limit): Sets a limit for accumulated output Watt-hours. If the total Wh exceeds this value, the output will be shut off.
- OHP (Output Time Limit): Sets a maximum operation time for the output. If the time exceeds this value, the output will be shut off.
- OTP (ఓవర్ టెంపరేచర్ ప్రొటెక్షన్): Sets the maximum internal operating temperature. If the module's temperature exceeds this value, the output will be shut off.
- PON (Power On Output State): Configures whether the output is ON or OFF automatically when input power is applied to the module.
- ADD (Address): This parameter is typically for communication functions not present in this model (zk-sk40/zk-sk90). Factory default is 001.
- బ్యాక్లైట్ ప్రకాశం: Adjusts the brightness of the LCD screen backlight.
- SLP (Screen Sleep Time): Sets the duration (in seconds, max 60) after which the screen display will turn off if no activity is detected. To disable screen sleep, short press the ఆకుపచ్చ ఆన్/ఆఫ్ button until '---' is displayed.
- బీప్: Toggles the buzzer sound ON or OFF for key presses and warnings.
- Zero (Current Calibration): Used for calibrating the current reading under no-load conditions.
- FRD (Factory Reset): Resets all settings to factory defaults. To perform a factory reset, long press the ఆకుపచ్చ ఆన్/ఆఫ్ button until 'FRD' flashes and then stops. Note that some specific settings, like SLP, might not fully revert to factory defaults.
- CALV (Voltage Calibration): Allows for calibration of the voltagఇ కొలత.
- CALI (Current Calibration): Allows for calibration of the current measurement.
8. నిర్వహణ
To ensure the longevity and reliable operation of your DROK Buck-Boost Converter, follow these maintenance guidelines:
- శుభ్రముగా ఉంచు: Regularly clean the module with a soft, dry cloth to prevent dust accumulation, especially on the heatsinks and display.
- వెంటిలేషన్ను నిర్ధారించుకోండి: Operate the module in a well-ventilated area. If a fan is installed, ensure it is free from obstructions.
- తేమను నివారించండి: Protect the module from moisture, humidity, and corrosive environments.
- కనెక్షన్లను తనిఖీ చేయండి: అన్ని వైరింగ్ కనెక్షన్లు సురక్షితంగా ఉన్నాయని మరియు దెబ్బతినకుండా ఉన్నాయని నిర్ధారించుకోవడానికి కాలానుగుణంగా వాటిని తనిఖీ చేయండి.
9. ట్రబుల్షూటింగ్
If you encounter issues with your converter module, consider the following:
- డిస్ప్లే లేదు/పవర్ లేదు:
- Check input power source and connections. Ensure input voltage 6-36V పరిధిలో ఉంటుంది.
- Verify correct input polarity.
- Output Not Turning ON:
- షార్ట్ ప్రెస్ ది ఆకుపచ్చ ఆన్/ఆఫ్ button to ensure the output is enabled.
- Check if any protection features (OVP, OCP, LVP, OPP, OTP) are active. The display may show a warning. Adjust settings or reduce load if necessary.
- ఇన్పుట్ వాల్యూమ్ని నిర్ధారించుకోండిtage meets the LUP setting.
- అవుట్పుట్ వాల్యూమ్tage/Current Incorrect:
- Verify the V-SET and I-SET values are correctly configured.
- Consider performing voltage (CALV) and current (CALI) calibration if readings appear inaccurate.
- Buzzer Sounds Continuously:
- This indicates a warning or protection activation. Check the display for error messages related to OVP, OCP, LVP, OPP, OTP, OAH, OPH, or OHP.
- Address the underlying cause (e.g., reduce load, increase input voltage, check temperature).
- Screen Goes Blank:
- Check the SLP (Screen Sleep Time) setting in the configuration menu. Disable it if you prefer the screen to remain on.
10. వారంటీ మరియు మద్దతు
This product is manufactured by DROKING. For warranty information, technical support, or service inquiries, please refer to the documentation provided at the time of purchase or contact your retailer. Keep your purchase receipt as proof of purchase.
