1. పరిచయం
Thank you for choosing the GOLDCHAMP 990B SMD Tweezers Meter. This device is designed for precise measurement of surface-mount device (SMD) components, offering functions such as resistance, capacitance, diode, and continuity testing. Its compact design and automatic features make it an ideal tool for electronics repair, manufacturing, and DIY projects.
This manual provides essential information for the safe and effective operation of your 990B SMD Tweezers Meter. Please read it thoroughly before use and retain it for future reference.
Figure 1: GOLDCHAMP 990B SMD Tweezers Meter and included accessories.
2. భద్రతా సమాచారం
To ensure safe operation and prevent damage to the meter, please observe the following safety precautions:
- Always inspect the meter for any damage before use. Do not use if damaged.
- సంపుటిని వర్తింపజేయవద్దుtage exceeding the maximum input rating (36V DC/AC) to the test pins.
- Ensure the device under test is de-energized before performing resistance, capacitance, or continuity measurements.
- Avoid touching the metal parts of the test pins during measurements to prevent electric shock.
- Replace batteries promptly when the low battery indicator appears to ensure accurate readings.
- Do not operate the meter in explosive atmospheres or in the presence of flammable gases or dust.
- పరికరాన్ని పొడిగా మరియు శుభ్రంగా ఉంచండి.
3. ఉత్పత్తి ముగిసిందిview
The GOLDCHAMP 990B SMD Tweezers Meter features a clear LCD display and intuitive controls for efficient component testing. Below is a diagram illustrating the key components of the device.
Figure 2: Structure of the GOLDCHAMP 990B SMD Tweezers Meter.
ముఖ్య భాగాలు:
- LCD డిస్ప్లే: కొలత రీడింగ్లు మరియు సూచికలను చూపుతుంది.
- హోల్డ్ బటన్: డిస్ప్లేపై ప్రస్తుత రీడింగ్ను స్తంభింపజేస్తుంది.
- FUNC బటన్: Selects measurement functions (Resistance, Capacitance, Diode, Continuity, LED/Semiconductor Test).
- ఫంక్షన్ స్విచ్: Rotary switch for selecting primary measurement modes (R/D/C, DC 36V, LED/Semiconductor Test).
- Test Pins (Gold-plated): Used to contact SMD components for measurement. Gold plating ensures better conductivity and durability.
- Pin Holder: Connects to external test leads for larger components or traditional multimeter use.
4. సెటప్
4.1 బ్యాటరీ ఇన్స్టాలేషన్
The GOLDCHAMP 990B is powered by 1.5V (AAA) batteries. To install or replace batteries:
- మీటర్ వెనుక భాగంలో బ్యాటరీ కంపార్ట్మెంట్ కవర్ను గుర్తించండి.
- కవర్ని స్లైడ్ చేయండి.
- సరైన ధ్రువణతను (+/-) నిర్ధారించడానికి బ్యాటరీలను చొప్పించండి.
- బ్యాటరీ కంపార్ట్మెంట్ కవర్ను సురక్షితంగా మూసివేయండి.
4.2 ప్రారంభ పవర్ ఆన్
To turn on the meter, rotate the Function Switch to any desired measurement mode. The LCD display will illuminate, indicating the meter is ready for use. The meter features an auto power-off function after 15 minutes of inactivity to conserve battery life.
Figure 3: Package contents including the meter, case, test leads, and batteries.
5. ఆపరేటింగ్ సూచనలు
The 990B SMD Tweezers Meter offers various measurement modes and smart functions for efficient testing.
5.1 కొలత మోడ్లు
The meter can perform the following tests:
- ప్రతిఘటన: Measures resistance from 400Ω to 40MΩ.
- కెపాసిటెన్స్: Measures capacitance from 5.12nF to 200µF.
- డయోడ్ పరీక్ష: ఫార్వర్డ్ వాల్యూమ్ను తనిఖీ చేస్తుందిtage drop of diodes.
- కొనసాగింపు తనిఖీ: Indicates continuity with an audible buzzer if resistance is below a certain threshold (<30Ω).
- LED/Semiconductor Test: Tests LEDs and other semiconductors.
Figure 4: The 990B meter displaying its various measurement capabilities.
5.2 Performing Measurements
- ఫంక్షన్ ఎంచుకోండి: Rotate the Function Switch to the desired primary mode (R/D/C for Resistance, Diode, Capacitance, or LED/Semiconductor Test). Use the func button to cycle through specific functions within that mode.
- Contact Component: Gently pinch the SMD component with the gold-plated test pins. Ensure good contact for accurate readings.
- డిస్ప్లే చదవండి: The measurement will be shown on the LCD display. The meter features auto-ranging, so it will automatically select the appropriate range.
- చదవడం పట్టుకోండి: నొక్కండి పట్టుకోండి డిస్ప్లేలో ప్రస్తుత రీడింగ్ను స్తంభింపజేయడానికి బటన్. విడుదల చేయడానికి మళ్ళీ నొక్కండి.
చిత్రం 5: ఉదాamples of Resistance Measurement, Diode Test, Auto Range Test, and LED Test.

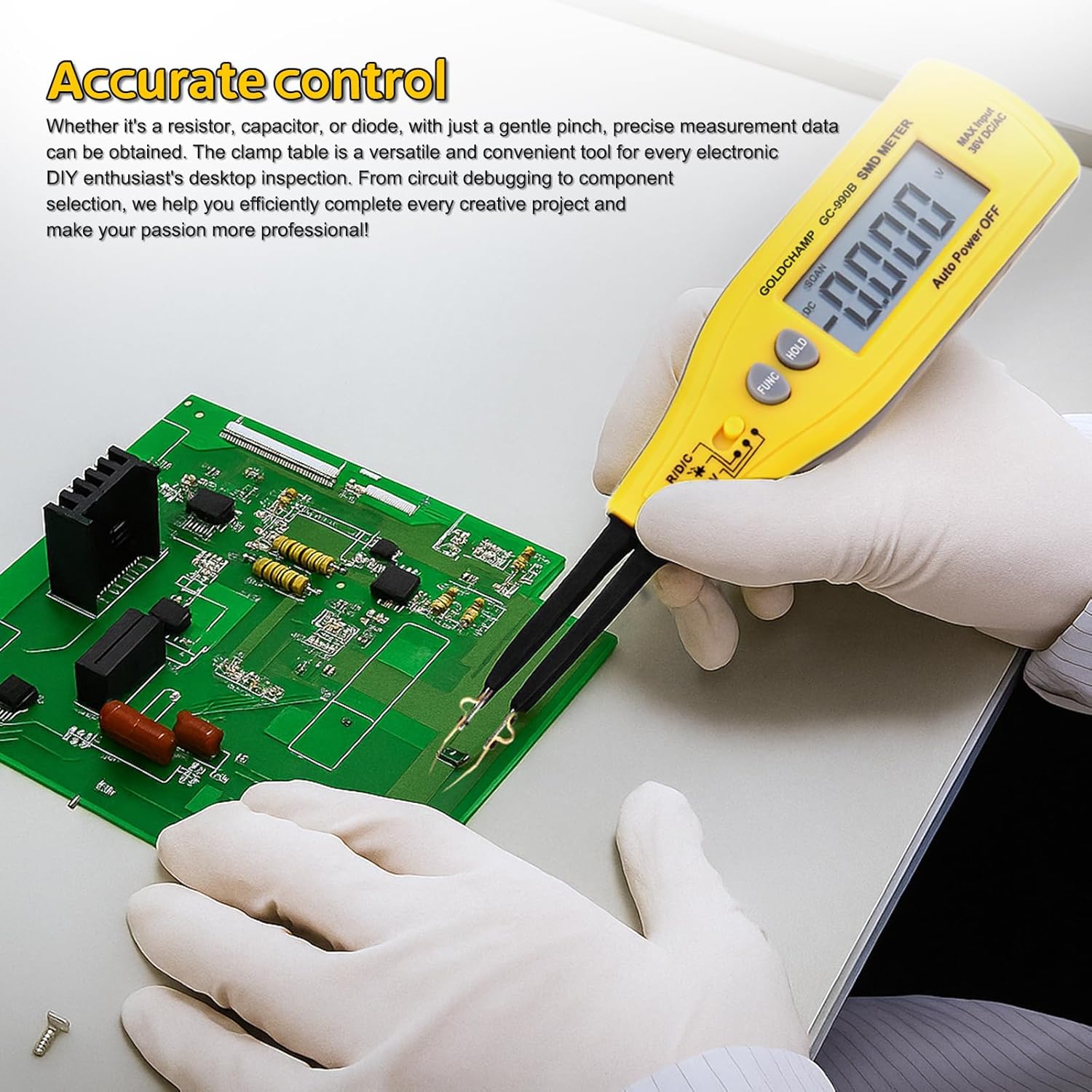

Figure 6: Using the 990B for accurate control and testing on a circuit board.
5.3 Smart Functions
- Auto-Range: The meter automatically selects the correct measurement range, eliminating the need for manual range selection.
- ఆటో పవర్-ఆఫ్: The meter will automatically power off after 15 minutes of inactivity to save battery power.
- Relative Value Measurement: This function allows you to measure the difference between a stored reference value and the current measurement.
6. నిర్వహణ
6.1 శుభ్రపరచడం
To maintain the accuracy and longevity of your meter:
- Wipe the meter with a soft, damp గుడ్డ. రాపిడి క్లీనర్లు లేదా ద్రావకాలు ఉపయోగించవద్దు.
- Keep the test pins clean and free of debris to ensure good electrical contact.
6.2 బ్యాటరీ భర్తీ
When the low battery warning appears on the display, replace the batteries as described in Section 4.1. Always use fresh 1.5V (AAA) batteries.
6.3 నిల్వ
When not in use for extended periods, remove the batteries to prevent leakage. Store the meter in its protective case in a cool, dry place, away from direct sunlight and extreme temperatures.
7. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| మీటర్ పవర్ ఆన్ అవ్వదు. | డెడ్ లేదా తప్పుగా ఇన్స్టాల్ చేయబడిన బ్యాటరీలు. | Check battery polarity or replace with new batteries. |
| Low battery warning displayed. | బ్యాటరీలు తక్కువగా ఉన్నాయి. | వెంటనే బ్యాటరీలను మార్చండి. |
| "OL" (Overload) indicator. | Measurement exceeds the meter's range. | Ensure the component value is within the meter's specifications for the selected range. |
| సరికాని లేదా అస్థిరమైన రీడింగ్లు. | Poor contact with component, dirty test pins, or environmental interference. | Ensure firm contact, clean test pins, and perform measurements in a stable environment. |
| Auto power-off too soon. | Meter inactive for 15 minutes. | This is a normal function to save battery. Reactivate by pressing a button or rotating the switch. |
8. స్పెసిఫికేషన్లు
The following table outlines the technical specifications of the GOLDCHAMP 990B SMD Tweezers Meter:
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| ప్రదర్శన గణనలు | 4000 |
| ప్రతిఘటన పరిధి | 400Ω - 40MΩ |
| కెపాసిటెన్స్ పరిధి | 5.12nF - 200µF |
| Diode Test Voltage | 1.5V |
| కొనసాగింపు తనిఖీ | <30Ω (audible buzzer) |
| DC సంtage Test (via Pin Holder) | 36 వి (గరిష్టంగా) |
| ఆటో రేంజ్ | అవును |
| ఆటో పవర్ ఆఫ్ | 15 నిమిషాల |
| ఓవర్లోడ్ రక్షణ | Yes (OL indicator) |
| తక్కువ బ్యాటరీ హెచ్చరిక | అవును |
| విద్యుత్ సరఫరా | 1.5V (AAA) battery |
| కొలతలు | 207 × 36 × 24mm (8 x 2.8 x 1.3 inches) |
| బరువు | 50 గ్రా (2.4 ఔన్సులు) |
| మెటీరియల్ | ABS |
Figure 7: Comparison of GOLDCHAMP 990A and 990B models.
9. వారంటీ మరియు మద్దతు
9.1 వారంటీ సమాచారం
The GOLDCHAMP 990B SMD Tweezers Meter comes with a 365-day warranty from the date of purchase, covering manufacturing defects. This warranty does not cover damage caused by misuse, accidents, unauthorized modifications, or improper operation.
9.2 కస్టమర్ మద్దతు
If you have any questions regarding the operation, maintenance, or troubleshooting of your GOLDCHAMP 990B SMD Tweezers Meter, please do not hesitate to contact our customer support team. We are committed to providing assistance and ensuring your satisfaction.
