1. ఉత్పత్తి ముగిసిందిview
The Toolkitrc M6AC is a versatile multi-function battery charger and discharger designed for various battery types, including LiPo, LiHV, LiFe, Lilon, LTO, NiMH, and Pb. It features a 2.0-inch IPS LCD screen for clear display of real-time charging status and offers both AC and DC input capabilities. This manual provides essential information for safe and efficient operation of your M6AC charger.

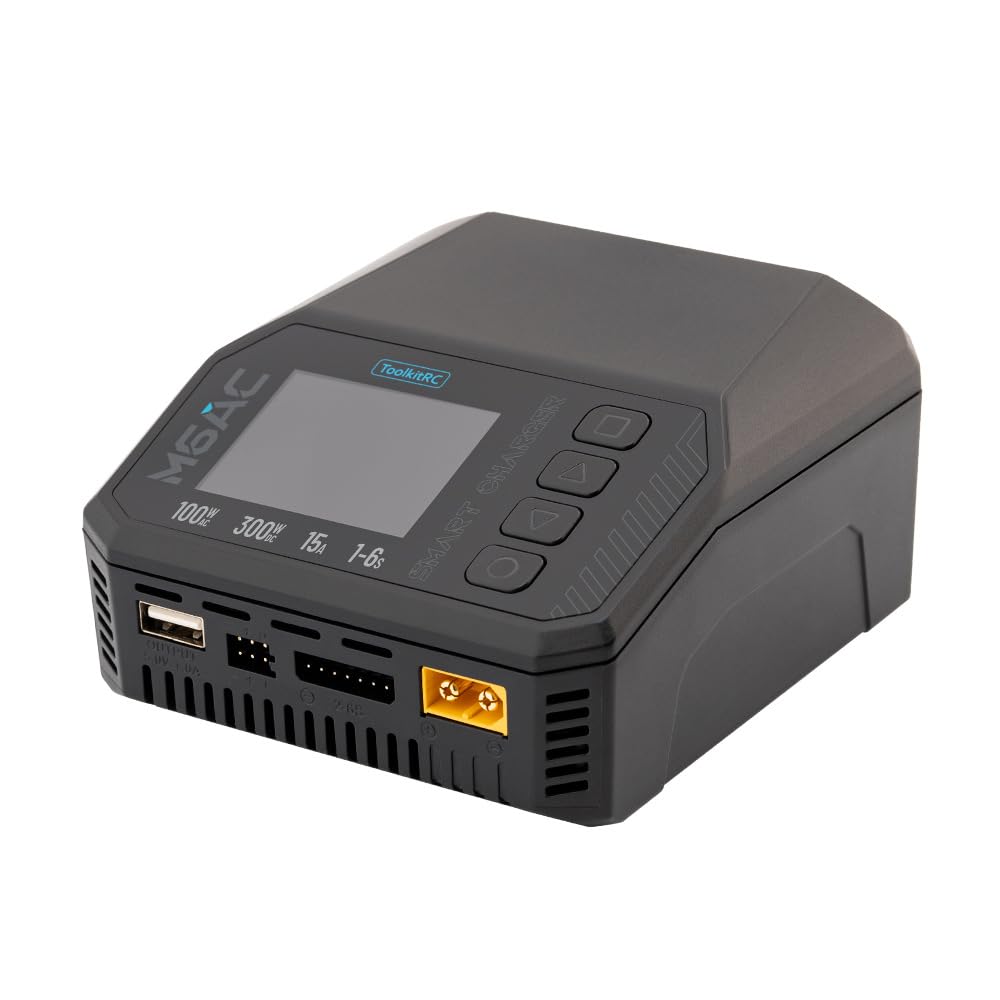

Image 1.1: The Toolkitrc M6AC charger shown alongside its retail packaging.
2 కీ ఫీచర్లు
- Dual Input Capability: Supports both AC 100-240V (up to 120W) and DC 7-35V (up to 30A) power inputs, enhancing charging flexibility.
- అధిక పవర్ అవుట్పుట్: Delivers up to 300W charging and discharging power.
- విస్తృత బ్యాటరీ అనుకూలత: Compatible with 1-6S LiPo, LiHV, LiFe, Lilon, LTO; 1-16S NiMH; and 1-10S Pb batteries.
- Robust Balance Current: Features a 1000mA balance current with high accuracy (<0.005V) for efficient battery balancing.
- 2.0-inch IPS LCD Display: Provides clear, real-time charging status and data from various viewing కోణాలు.
- మల్టీ-ఫంక్షనాలిటీ: Beyond charging, it offers adjustable power supply, resistance and signal measurement, signal output, ESC testing, and can function as a drone charger.
- Comprehensive Security Protection: Includes short circuit, voltage, current, capacity, temperature, time-out, and cut-off protections, along with flame-retardant materials.
Image 2.1: Visual representation of the M6AC's primary features.

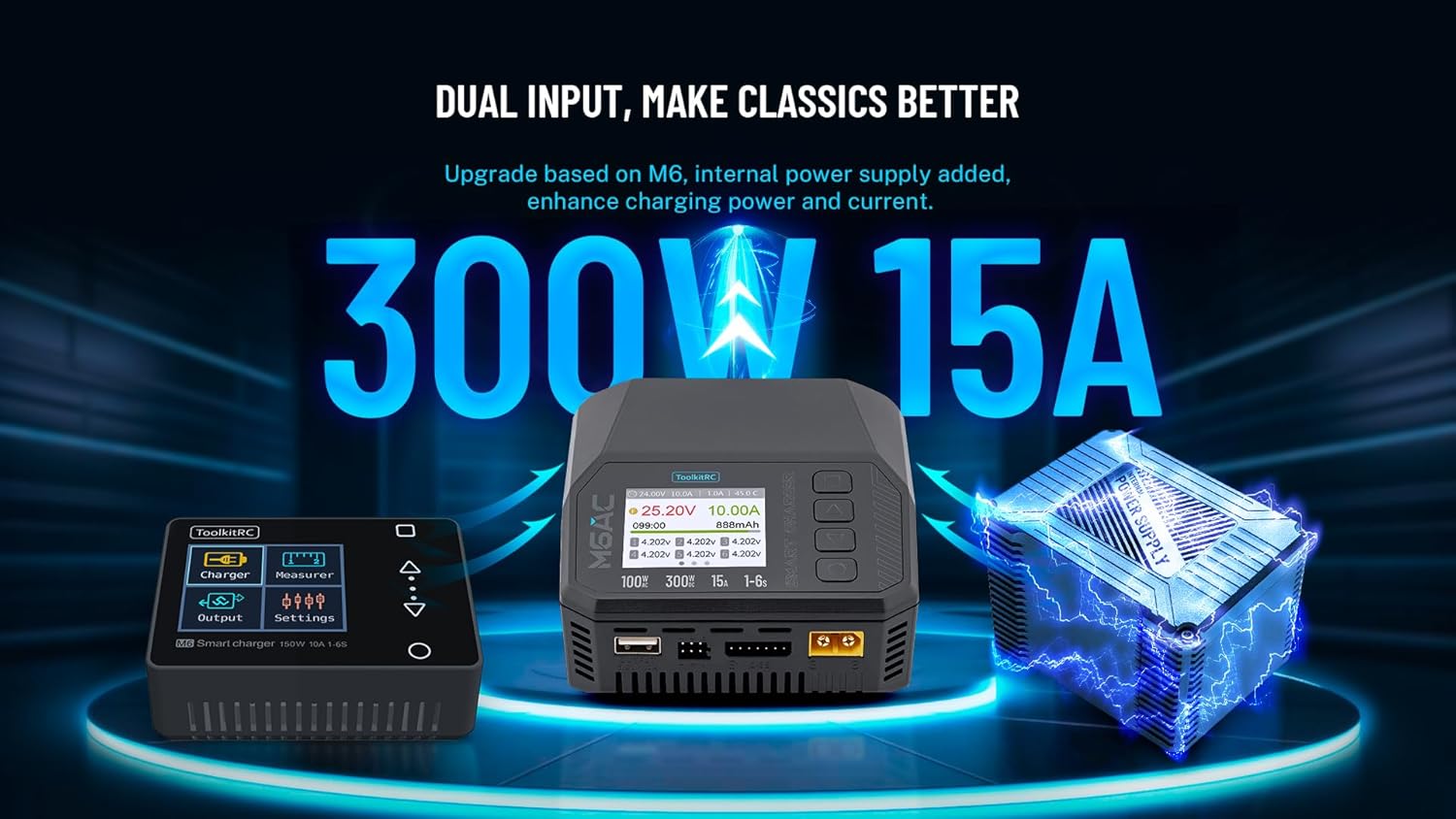

Image 2.2: The M6AC's dual input feature, showing both AC and DC power options.
Image 2.3: Illustration of the M6AC's efficient battery balancing capabilities.

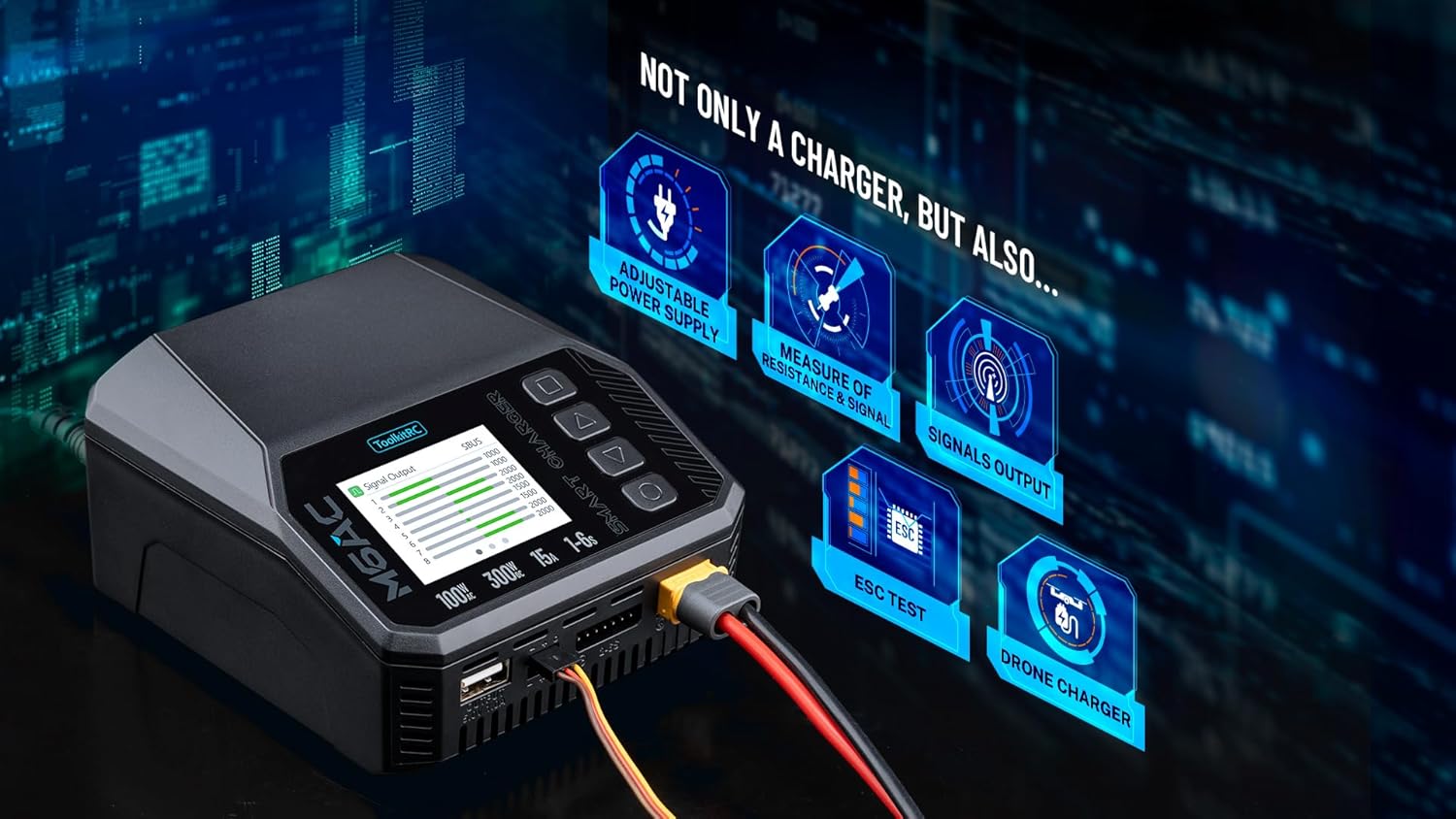

Image 2.4: The M6AC's additional functions beyond standard battery charging.
Image 2.5: The M6AC's 2.0-inch IPS LCD display offers clear visibility from wide angles.

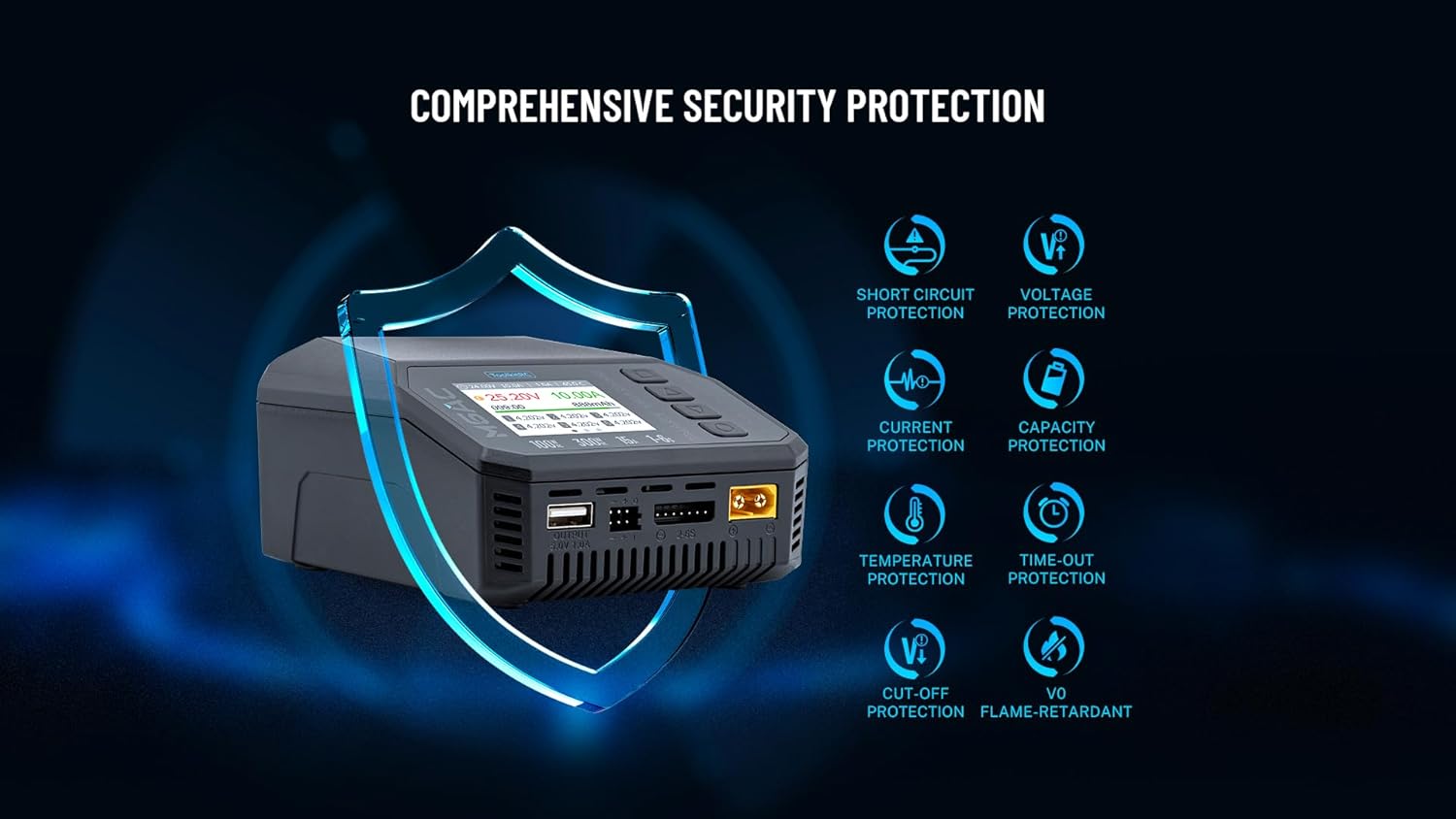

Image 2.6: The M6AC incorporates multiple safety features for secure operation.
3. సాంకేతిక లక్షణాలు
Image 3.1: Physical dimensions of the Toolkitrc M6AC charger.
Charger Parameters:
- ఇన్పుట్ వాల్యూమ్tage: AC 100-240V @ MAX 120W, DC 7-35V @ MAX 30A
- బ్యాటరీ రకం అనుకూలత:
- LiPo/LiHV/LiFe/Lilon/LTO: 1-6S
- NiMH: 1-16S
- Pb: 1-10S
- బ్యాలెన్స్ కరెంట్: 1000mA @ 4.2V
- Balance Accuracy: <0.005V
- ఛార్జింగ్ పవర్: 0.1-15A @ 300W
- డిశ్చార్జింగ్ పవర్:
- Recycle Mode: 0.1-15A @ 300W
- Internal Mode: 0.1-3A @ 15W
- USBA అవుట్పుట్: 5.0V/1.0A @ 10W (or upgrade)
Measurer Parameters:
- వాల్యూమ్tage: 1.0V-5.0V @ 1-6S
- అంతర్గత నిరోధం: 0.1mΩ-99mΩ @ 1-6S
- పిడబ్ల్యుఎం: 880us-2200us @ 20-400Hz
- PPM: 880us-2200us × 8 CH @ 20-50Hz
- SBUS: 880us-2200us × 16 CH @ 20-100Hz
అవుట్పుట్ పారామితులు:
- పిడబ్ల్యుఎం: 500us-2500us @ 20-1000Hz
- PPM: 880us-2200us × 8 CH @ 50Hz
- SBUS: 880us-2200us × 16 CH @ 74Hz
- విద్యుత్ సరఫరా: 0.5-15A @ 1-28V Mode: CC+CV
సాధారణ:
- ఉత్పత్తి కొలతలు: 108 × 106 × 60 mm (4.17"D x 4.25"W x 2.36"H)
- ఉత్పత్తి బరువు: 350గ్రా (1.12 పౌండ్లు)
- LCD: IPS 2.0″ LCD 320 × 240 px
- తయారీదారు: న్యూస్టార్ట్ఆర్సి
- ధృవపత్రాలు: FCC, RoHS
4. ప్రారంభ సెటప్
- ఛార్జర్ని అన్ప్యాక్ చేయండి: Carefully remove the M6AC charger and all accessories from the packaging. Verify that all components listed in the "Package Contents" section are present.
- పవర్ కనెక్షన్:
- AC పవర్: Connect the provided AC input cable to the charger's AC input port and then to a standard wall outlet (100-240V).
- DC పవర్: Alternatively, connect a DC power source (7-35V) to the DC input port using appropriate cables. Ensure correct polarity.
- ప్రారంభ పవర్ ఆన్: Once connected to power, the charger's IPS LCD screen should illuminate, displaying the Toolkitrc logo and then the main interface.
- Language Selection (if prompted): Follow on-screen instructions to select your preferred language if this option appears during the first startup.
గమనిక: Always ensure the charger is placed on a stable, non-flammable surface during operation.
5. ఆపరేటింగ్ సూచనలు
The M6AC charger features an intuitive interface controlled by buttons adjacent to the LCD screen. Navigation typically involves using arrow buttons to scroll through menus and an 'OK' or 'Enter' button to confirm selections.
5.1. బ్యాటరీని ఛార్జ్ చేయడం
- బ్యాటరీ రకాన్ని ఎంచుకోండి: From the main menu, navigate to the "Charger" section. Select the correct battery chemistry (e.g., LiPo, NiMH) and cell count (e.g., 3S, 6S) that matches your battery.
- Set Charging Parameters: Adjust the charging current (Amps) according to your battery's specifications. A common guideline is to charge at 1C (e.g., for a 5000mAh battery, charge at 5A).
- బ్యాటరీని కనెక్ట్ చేయండి: Connect the main discharge lead of your battery to the charger's output port. For LiPo/LiHV/LiFe batteries, also connect the balance lead to the corresponding balance port on the charger.
- ఛార్జింగ్ ప్రారంభించండి: Confirm the settings and initiate the charging process. The screen will display real-time information such as current voltage, current, capacity charged, and cell voltages (for balanced charging).
- పురోగతిని పర్యవేక్షించండి: Continuously monitor the charging process. The charger will automatically stop when the battery is fully charged or if an error is detected.
- బ్యాటరీని డిస్కనెక్ట్ చేయండి: Once charging is complete, disconnect the balance lead first, then the main discharge lead from the charger.
5.2. Discharging a Battery
- Select Discharge Mode: Navigate to the "Charger" section and select the discharge function. Choose between "Recycle Mode" (for higher power discharge, often requiring an external load or another battery) or "Internal Mode" (for lower power discharge using the charger's internal resistance).
- Set Discharge Parameters: Specify the discharge current and the desired end voltagబ్యాటరీ కోసం ఇ.
- బ్యాటరీని కనెక్ట్ చేయండి: Connect the battery as described for charging.
- Start Discharging: Confirm settings and begin the discharge process. Monitor the battery and charger.
5.3. Other Functions (Measurer, Power Supply, etc.)
- Measurer: Access the "Measurer" menu to check individual cell voltages, total pack voltage, and internal resistance of connected batteries. It also allows for PWM, PPM, and SBUS signal analysis.
- విద్యుత్ సరఫరా: The M6AC can function as a regulated DC power supply. Navigate to the "Power Supply" option, set the desired output voltage (1-28V) and current (0.5-15A), and connect your device.
- సిగ్నల్ అవుట్పుట్: Generate PWM, PPM, or SBUS signals for testing servos or other RC components.
Refer to the on-screen menu for specific navigation and setting adjustments for each function.
6. నిర్వహణ
- శుభ్రపరచడం: Keep the charger clean and free from dust and debris. Use a soft, dry cloth for cleaning. Do not use solvents or abrasive cleaners.
- నిల్వ: ఛార్జర్ను ప్రత్యక్ష సూర్యకాంతి మరియు విపరీతమైన ఉష్ణోగ్రతల నుండి దూరంగా చల్లని, పొడి ప్రదేశంలో నిల్వ చేయండి.
- కేబుల్ తనిఖీ: Regularly inspect all cables and connectors for signs of wear, damage, or corrosion. Replace damaged cables immediately.
- ఫర్మ్వేర్ నవీకరణలు: తయారీదారుని తనిఖీ చేయండి website (Toolkitrc or newstartrc) periodically for firmware updates. Updates can improve performance and add new features. Use the provided USB cable for updates.
7. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| ఛార్జర్ పవర్ ఆన్ అవ్వదు. | No power supply, loose connection, faulty cable. | Ensure AC or DC power is connected correctly. Check cables for damage. Try a different power outlet or DC source. |
| "Connection Error" or "Battery Not Detected". | Battery not connected properly, damaged battery lead, incorrect battery type selected. | Verify battery main and balance leads are securely connected. Inspect leads for damage. Ensure the correct battery type and cell count are selected in the charger menu. |
| Charging process stops prematurely. | Over-temperature, over-voltage, capacity limit reached, internal resistance too high. | Check the charger and battery temperature. Ensure battery parameters are correctly set. Inspect battery health. |
| డిస్ప్లే మసకగా లేదా చదవలేని విధంగా ఉంది. | Brightness setting too low, screen protector issues. | Adjust screen brightness in the settings menu. Ensure the screen protector is applied correctly or remove it if it's causing issues. |
If problems persist, contact customer support. Do not attempt to disassemble the charger.
8. భద్రతా సమాచారం
Read all safety warnings and instructions before using the charger. Failure to follow these instructions may result in electric shock, fire, or serious injury.
- ఛార్జింగ్ బ్యాటరీలను ఎట్టి పరిస్థితుల్లోనూ వదిలివేయవద్దు.
- Always charge batteries on a non-flammable surface, away from flammable materials.
- వేడెక్కకుండా నిరోధించడానికి ఛార్జింగ్ సమయంలో సరైన వెంటిలేషన్ ఉండేలా చూసుకోండి.
- దెబ్బతిన్న, ఉబ్బిన లేదా లీక్ అవుతున్న బ్యాటరీలను ఛార్జ్ చేయవద్దు.
- Always use the correct battery type and cell count settings for the battery being charged. Incorrect settings can lead to fire or explosion.
- నీరు, తేమ మరియు తీవ్రమైన ఉష్ణోగ్రతల నుండి ఛార్జర్ను దూరంగా ఉంచండి.
- ఛార్జర్ను విడదీయడానికి లేదా సవరించడానికి ప్రయత్నించవద్దు.
- పిల్లలు మరియు పెంపుడు జంతువులకు దూరంగా ఉంచండి.
- ఉపయోగంలో లేనప్పుడు పవర్ సోర్స్ నుండి ఛార్జర్ను డిస్కనెక్ట్ చేయండి.
9. ప్యాకేజీ విషయాలు
The Toolkitrc M6AC package includes the following items:
- M6AC ఛార్జర్ × 1
- AC ఇన్పుట్ కేబుల్ × 1
- USB కేబుల్ × 1
- Quick Manual × 1 (This document serves as a comprehensive guide)
- స్క్రీన్ ప్రొటెక్టర్ × 1
10. వారంటీ మరియు మద్దతు
The Toolkitrc M6AC charger is covered by a manufacturer's warranty against defects in materials and workmanship. Please refer to the warranty card included in your package or visit the official Toolkitrc webవివరణాత్మక వారంటీ నిబంధనలు మరియు షరతుల కోసం సైట్.
For technical support, troubleshooting assistance, or warranty claims, please contact the manufacturer or your authorized dealer. Keep your purchase receipt as proof of purchase.
- తయారీదారు: న్యూస్టార్ట్ఆర్సి
- మోడల్: M6AC
- Webసైట్: www.toolkitrc.com (గమనిక: ఇది ఒక ప్లేస్హోల్డర్ URL, please refer to actual product documentation for official support channels.)
