MONTECH X5-White ATX Mid-Tower Gaming PC Case User Manual

1. పరిచయం

Thank you for choosing the MONTECH X5-White ATX Mid-Tower Gaming PC Case. This case is designed to provide excellent airflow and hardware compatibility for your gaming PC build. It features a sleek design with carbon print accents, a tempered glass side panel, and comes with pre-installed ARGB fans for vibrant lighting and efficient cooling. This manual will guide you through the setup, operation, and maintenance of your new PC case.

2. ప్యాకేజీ విషయాలు

దయచేసి ఇన్‌స్టాలేషన్ ప్రారంభించే ముందు అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:

• MONTECH X5-White ATX Mid-Tower Gaming PC Case
• 3 x 140mm ARGB Front Fans (Pre-installed)
• 1 x 120mm ARGB Rear Fan (Pre-installed)
• ఇంటిగ్రేటెడ్ GPU హోల్డర్
• Accessory Box (Screws, zip ties, etc.)

3. సెటప్ మరియు ఇన్‌స్టాలేషన్

Before starting, ensure you have a clean, static-free workspace. Refer to your motherboard and component manuals for specific installation steps.

3.1 Unpacking the Case

Carefully remove the case from its packaging. The tempered glass side panel is fragile; handle with care. Place the case on a stable surface.

చిత్రం 3.1: ముందు-ఎడమ view of the MONTECH X5-White case, showcasing its spacious interior and pre-installed rear ARGB fan. The front mesh panel allows for high airflow.

3.2 కాంపోనెంట్ ఇన్‌స్టాలేషన్

The MONTECH X5-White case offers excellent hardware compatibility.

Figure 3.2: Internal dimensions for component compatibility. The case supports GPUs up to 410mm, CPU coolers up to 165mm, and power supplies up to 230mm.

3.2.1 మదర్బోర్డ్ సంస్థాపన

1. Remove the tempered glass side panel.
2. Install the necessary standoffs for your ATX or Micro ATX motherboard.
3. స్క్రూ రంధ్రాలను సమలేఖనం చేస్తూ, మీ మదర్‌బోర్డును స్టాండ్‌ఆఫ్‌లపై జాగ్రత్తగా ఉంచండి.
4. అందించిన స్క్రూలతో మదర్‌బోర్డును భద్రపరచండి.

3.2.2 విద్యుత్ సరఫరా యూనిట్ (PSU) సంస్థాపన

The case supports standard ATX PSUs with a bottom mount design.

1. Locate the PSU shroud at the bottom rear of the case.
2. Slide your PSU into the designated area from the rear of the case.
3. Secure the PSU with screws from the outside of the case.

3.2.3 Graphics Processing Unit (GPU) Installation

The case supports GPUs up to 410mm in length and includes an adjustable GPU holder for stability.

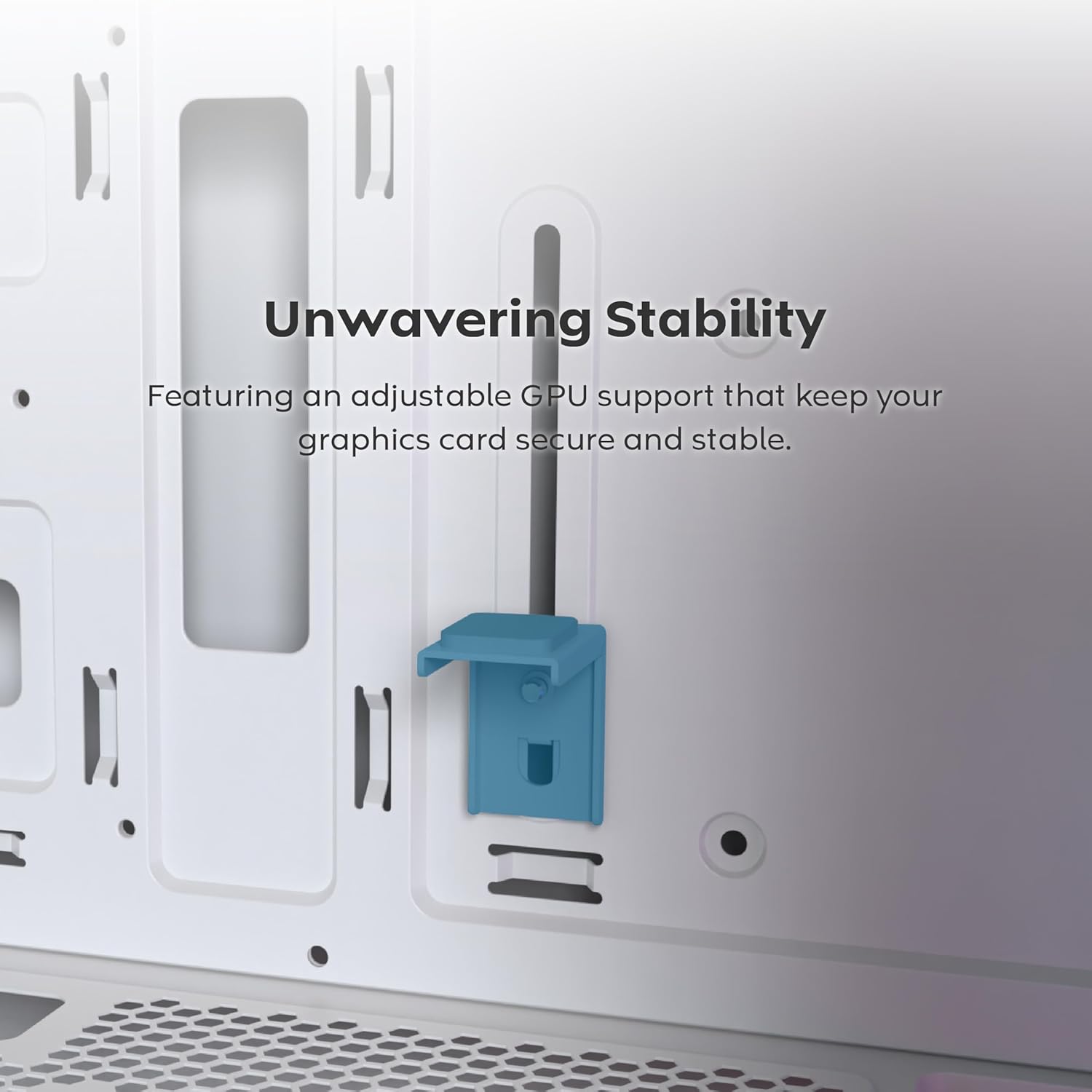

Figure 3.3: The adjustable GPU support stand provides reliable physical support for graphics cards, preventing sag.

1. కేసు వెనుక నుండి అవసరమైన PCIe స్లాట్ కవర్లను తీసివేయండి.
2. Insert your GPU into the appropriate PCIe slot on your motherboard.
3. Secure the GPU with screws.
4. Adjust the integrated GPU holder to support the graphics card, ensuring it is stable.

3.2.4 స్టోరేజ్ డ్రైవ్ ఇన్‌స్టాలేషన్ (SSD/HDD)

The case provides dedicated mounting points for SSDs and HDDs.

• Locate the drive bays/mounts behind the motherboard tray or within the PSU shroud.
• Secure your 2.5" SSDs or 3.5" HDDs using the provided screws.

3.2.5 శీతలీకరణ వ్యవస్థ సంస్థాపన

The X5-White comes with three 140mm ARGB fans pre-installed at the front and one 120mm ARGB fan at the rear. It supports extensive cooling configurations, including 360mm AIOs.

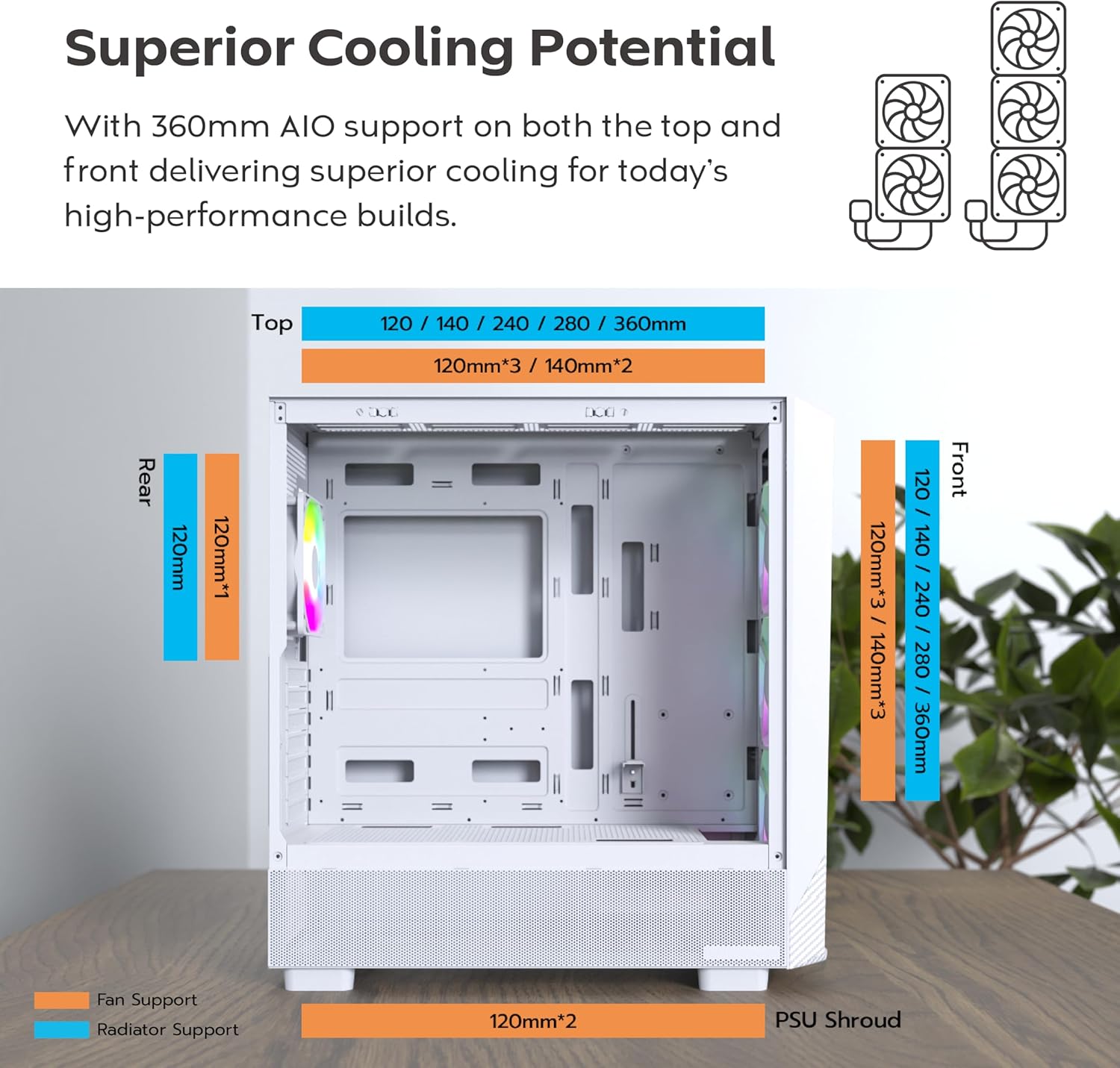

Figure 3.4: Fan and radiator compatibility. The case supports up to 360mm radiators on both the top and front, and a 120mm radiator at the rear.

Figure 3.5: Airflow demonstration with pre-installed 140mm front fans and 120mm rear fan, ensuring efficient cooling.

• అదనపు అభిమానులు: You can install additional fans on the top (up to 2x 140mm or 3x 120mm) and bottom (2x 120mm).
• రేడియేటర్లు: The case supports radiators up to 360mm on the front and top, and 120mm on the rear.

3.3 కేబుల్ నిర్వహణ

The MONTECH X5-White features an extra-large PSU shroud and expanded routing space behind the motherboard tray, making cable management easier and cleaner. Utilize the provided zip ties and routing channels to organize cables for improved airflow and aesthetics.

Figure 3.6: The case with components installed, demonstrating the visual appeal of the ARGB fans and organized interior.

4. కేసును నిర్వహించడం

4.1 ఫ్రంట్ ప్యానెల్ కనెక్టివిటీ

ముందు I/O ప్యానెల్ ముఖ్యమైన పోర్టులు మరియు నియంత్రణలకు అనుకూలమైన యాక్సెస్‌ను అందిస్తుంది.

Figure 4.1: Front panel connectivity includes USB 2.0, USB 3.0, USB Type-C, Mic & Audio jacks, an LED button for ARGB control, and the Power button.

• పవర్ బటన్: Press to power on/off your PC.
• LED బటన్: Cycles through 25 built-in ARGB lighting modes for the pre-installed fans.
• USB పోర్ట్‌లు: Includes USB 2.0, USB 3.0, and USB Type-C for data transfer and peripheral connectivity.
• Mic & Audio Jacks: హెడ్‌ఫోన్‌లు మరియు మైక్రోఫోన్‌లను కనెక్ట్ చేయడానికి.

4.2 ARGB ఫ్యాన్ కంట్రోల్

The pre-installed ARGB fans can be controlled in two ways:

• Case LED Button: Use the dedicated LED button on the front I/O panel to cycle through 25 pre-set lighting effects.
• మదర్‌బోర్డ్ సాఫ్ట్‌వేర్: If your motherboard supports ARGB synchronization (e.g., ASUS Aura Sync, MSI Mystic Light Sync, GIGABYTE RGB Fusion, ASRock Polychrome Sync), you can connect the fan ARGB cables to your motherboard's 3-pin 5V ARGB header for full software control.

5. నిర్వహణ

క్రమం తప్పకుండా నిర్వహణ మీ PC భాగాల యొక్క ఉత్తమ పనితీరు మరియు దీర్ఘాయువును నిర్ధారించడంలో సహాయపడుతుంది.

5.1 కేసును శుభ్రపరచడం

• బాహ్య: ఒక మృదువైన ఉపయోగించండి, డిamp బాహ్య ఉపరితలాలను తుడవడానికి వస్త్రం. రాపిడి క్లీనర్లను నివారించండి.
• డస్ట్ ఫిల్టర్లు: The case features a magnetic dust filter on the top panel and a removable filter at the bottom for the PSU. Regularly remove and clean these filters by rinsing them with water and allowing them to dry completely before reinstallation.
• అంతర్గత: Use compressed air to blow out dust from inside the case, especially from fans and heatsinks. Do this in a well-ventilated area.

5.2 ఫ్యాన్ నిర్వహణ

Ensure fans are free from dust buildup to maintain optimal airflow and prevent noise. If a fan becomes noisy or stops spinning, check for obstructions or loose connections.

6. ట్రబుల్షూటింగ్

ఈ విభాగం మీరు ఎదుర్కొనే సాధారణ సమస్యలను పరిష్కరిస్తుంది.

6.1 Fans Not Spinning or RGB Not Working

• పవర్ కనెక్షన్: Ensure all fan power cables (e.g., Molex, 3-pin, 4-pin) are securely connected to the power supply or motherboard fan headers.
• ARGB కనెక్షన్: For RGB lighting, verify that the ARGB cables are correctly connected to the case's ARGB controller or your motherboard's 3-pin 5V ARGB header. Some Molex connectors for RGB might have an unconnected 3-pin wire that needs to be removed for the RGB to function.
• Motherboard Settings: If using motherboard software for RGB control, ensure the software is installed and configured correctly. Check BIOS/UEFI settings for fan control.

6.2 Poor Airflow or High Temperatures

• డస్ట్ బిల్డప్: Clean all dust filters and internal components as described in the Maintenance section.
• అభిమానుల దిశ: Ensure fans are oriented correctly for optimal airflow (front fans typically intake, rear/top fans exhaust).
• కేబుల్ నిర్వహణ: Poor cable management can obstruct airflow. Reorganize cables to improve air circulation.

6.3 Components Not Fitting

• కొలతలు తనిఖీ చేయండి: Refer to the Specifications section and Figure 3.2 to confirm component compatibility with the case's maximum dimensions for GPU, CPU cooler, and PSU.
• Re-evaluate Installation: Ensure components are aligned correctly and not obstructed by other parts or cables.

7. స్పెసిఫికేషన్లు

Detailed specifications for the MONTECH X5-White ATX Mid-Tower Gaming PC Case:

8. వారంటీ మరియు మద్దతు

ఈ మాన్యువల్‌లో ఉత్పత్తి వారంటీ మరియు కస్టమర్ మద్దతుకు సంబంధించిన సమాచారం అందించబడలేదు. దయచేసి ఉత్పత్తి ప్యాకేజింగ్ లేదా తయారీదారు అధికారిక సమాచారాన్ని చూడండి. website for warranty details and contact information for technical support.
