1. పరిచయం
This manual provides detailed instructions for the installation, operation, and maintenance of your Zomolither Android 15 Car Stereo. This unit is specifically designed for Subaru Forester, Impreza, and WRX models manufactured between 2008 and 2012. Please read this manual thoroughly before use to ensure proper functionality and to maximize your experience with the device.
Image 1: Zomolither Android 15 Car Stereo main unit. This image shows the 9-inch touchscreen displaying the Android 15 interface with app icons for iHeart, Telegram, Amap, and Spotify, along with system information like 4G signal, RAM, and ROM.
2. భద్రతా సమాచారం
పరికరానికి గాయం లేదా నష్టం జరగకుండా నిరోధించడానికి ఈ క్రింది భద్రతా జాగ్రత్తలను గమనించండి:
- Do not attempt to disassemble or modify the unit. Unauthorized modifications can lead to electric shock, fire, or damage to the product.
- షార్ట్ సర్క్యూట్లను నివారించడానికి అన్ని వైరింగ్ కనెక్షన్లు సురక్షితంగా మరియు సరిగ్గా ఇన్సులేట్ చేయబడి ఉన్నాయని నిర్ధారించుకోండి.
- Avoid operating the device in extreme temperatures outside the specified range (-20°C to 70°C).
- యూనిట్లో వెంటిలేషన్ ఓపెనింగ్లను నిరోధించవద్దు.
- Always prioritize safe driving. Do not operate features that distract you from the road.
- మీకు ఏవైనా దశల గురించి ఖచ్చితంగా తెలియకపోతే ఇన్స్టాలేషన్ కోసం ప్రొఫెషనల్ని సంప్రదించండి.
3. ప్యాకేజీ విషయాలు
క్రింద జాబితా చేయబడిన అన్ని వస్తువులు మీ ప్యాకేజీలో చేర్చబడ్డాయని ధృవీకరించండి:
- 1 x Car Stereo Head Unit
- 1 x GPS యాంటెన్నా
- 2 x పవర్ కేబుల్స్
- 1 x రేడియో యాంటెన్నా
- 1 x Original Car USB Cable
- 1 x వెనుక కెమెరా ఇన్పుట్ కేబుల్
- 1 x RCA కేబుల్
- 1 x బాహ్య మైక్రోఫోన్
- 1 x వెనుక View Camera (Optional, if included in your specific package)
- 1 x యూజర్ మాన్యువల్ (ఈ పత్రం)

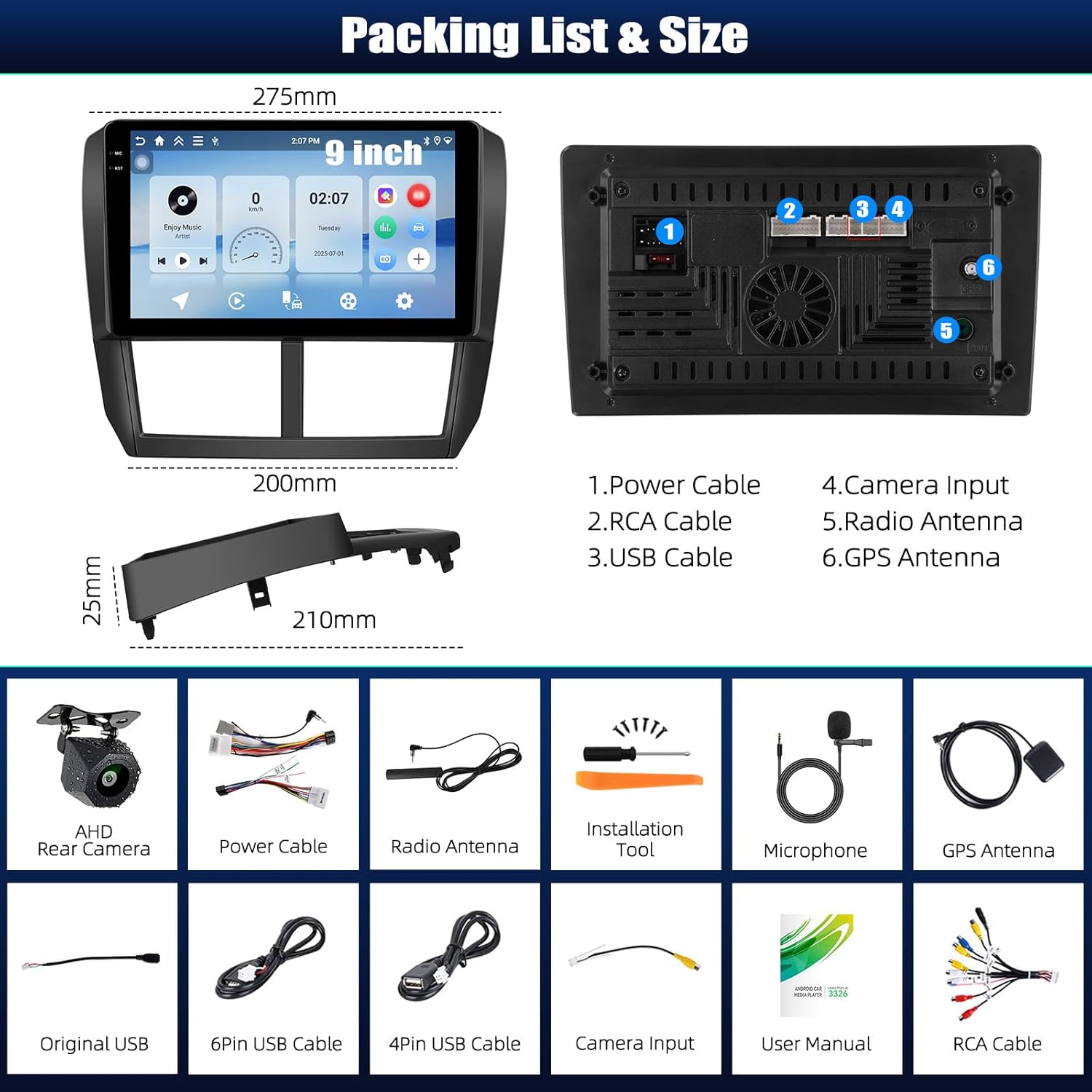

Image 2: Package contents and dimensions. This image illustrates the physical dimensions of the head unit and lists the various cables and accessories included, such as the AHD Rear Camera, Power Cable, Radio Antenna, Installation Tool, Microphone, GPS Antenna, Original USB, USB cables, Camera Input, User Manual, and RCA Cable.
4. ఇన్స్టాలేషన్ (సెటప్)
This car stereo is designed for direct fitment in Subaru Forester, Impreza, and WRX models from 2008 to 2012. Professional installation is recommended.
4.1 ప్రీ-ఇన్స్టాలేషన్ తనిఖీలు
- ఇన్స్టాలేషన్ ప్రారంభించే ముందు వాహనం యొక్క ఇగ్నిషన్ ఆఫ్ చేయబడిందని మరియు బ్యాటరీ డిస్కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి.
- Confirm compatibility with your vehicle model and year.
- Review the wiring diagrams provided with your unit for specific connections.
4.2 సాధారణ సంస్థాపనా దశలు
- Carefully remove the factory radio and trim panels from your vehicle's dashboard.
- Connect the main power harness, RCA cables, USB cables, GPS antenna, and radio antenna to the new head unit.
- If installing the backup camera, route the camera cable to the rear of the vehicle and connect it to the designated input on the head unit.
- Connect the steering wheel control (SWC) wires according to your vehicle's wiring diagram.
- Mount the new head unit securely into the dashboard opening.
- Reconnect the vehicle battery and test all functions before reassembling the trim panels.
Image 3: Before and After installation. This image shows a side-by-side comparison of a Subaru dashboard with the original factory radio (Before) and the Zomolither Android 15 Car Stereo installed (After), highlighting the integrated appearance.
5. ఆపరేషన్
5.1 పవర్ ఆన్/ఆఫ్
Press the power button (usually located on the front panel or a soft button on the screen) to turn the unit on or off. The unit will typically power on automatically with the vehicle's ignition.
5.2 టచ్స్క్రీన్ ఇంటర్ఫేస్
The 9-inch Incell touchscreen features a 1280x720 resolution, offering clear visuals and responsive touch control. Navigate through menus and applications by tapping, swiping, and pinching.
5.3 వైర్లెస్ కార్ప్లే & ఆండ్రాయిడ్ ఆటో
Connect your compatible iPhone or Android smartphone wirelessly to access navigation, music, calls, and messages directly on the car stereo display. Follow the on-screen prompts to pair your device.
Image 4: Wireless CarPlay, Android Auto, and Mirror Link. This image displays various screens showing the integration of smartphone features like calls, messages, music, and maps via Wireless CarPlay and Android Auto, as well as the Mirror Link function.
5.4 మిర్రర్ లింక్
The Mirror Link function allows you to display your smartphone's screen content directly onto the car stereo. This is useful for sharing videos or using specific applications not natively supported by CarPlay or Android Auto.
5.5 బ్లూటూత్ 5.0
Pair your smartphone via Bluetooth for hands-free calling and high-quality audio streaming. Access your phonebook, dial numbers, and control music playback directly from the head unit.
Image 5: Bluetooth, WiFi, and GPS features. This image illustrates the Bluetooth dialer for hands-free calls, a collage of app icons representing WiFi connectivity for app downloads, and a GPS navigation map displaying routes.
5.6 GPS నావిగేషన్
The built-in GPS system supports both offline maps and real-time traffic updates when connected to WiFi. Download your preferred navigation apps from the app store.
5.7 వైఫై కనెక్టివిటీ
Connect the car stereo to a WiFi hotspot (e.g., from your smartphone) to access online features, download applications, and receive system updates.
5.8 FM/RDS రేడియో
Tune into FM radio stations. The RDS (Radio Data System) feature displays station information, song titles, and traffic announcements where available. The unit is equipped with 32EQ for clear channel search and low noise.
Image 6: FM/RDS Radio and 32-band Equalizer. This image shows the radio interface with station frequencies and RDS information, alongside a detailed 32-band equalizer for audio customization.
5.9 Audio Equalizer (32EQ)
Customize your audio experience with the integrated 32-band equalizer. Adjust frequency levels to match your preferences and vehicle acoustics.
5.10 బహుళ UI థీమ్లు
Personalize the appearance of your car stereo by choosing from various user interface themes to match your style or mood.
Image 7: Split Screen and Multiple UI Themes. This image illustrates the split-screen feature, allowing two applications to run simultaneously, and showcases several distinct user interface themes for personalization.
5.11 స్ప్లిట్ స్క్రీన్ ఫంక్షన్
Utilize the split-screen feature to run two applications simultaneously, such as navigation and music playback, for enhanced convenience.
5.12 స్టీరింగ్ వీల్ కంట్రోల్ (SWC)
If your vehicle supports it, connect the steering wheel controls to operate the stereo without taking your hands off the wheel. This allows for safe adjustment of volume, track changes, and mode selection.
Image 8: Backup Camera and Steering Wheel Control. This image displays a simulated view from a backup camera with parking guidelines and an interface for mapping steering wheel control buttons to various stereo functions.
5.13 బ్యాకప్ కెమెరా
When a compatible AHD backup camera is connected, the display automatically switches to the camera view when the vehicle is put into reverse, providing clear visuals for safe parking.
6. నిర్వహణ
మీ కారు స్టీరియో యొక్క దీర్ఘాయువు మరియు సరైన పనితీరును నిర్ధారించడానికి, ఈ నిర్వహణ మార్గదర్శకాలను అనుసరించండి:
- స్క్రీన్ క్లీనింగ్: టచ్స్క్రీన్ను సున్నితంగా తుడవడానికి మృదువైన, మెత్తటి బట్టను ఉపయోగించండి. మొండి మరకల కోసం, కొద్దిగా dampనీటితో లేదా స్క్రీన్-సేఫ్ క్లీనర్తో వస్త్రాన్ని తుడవండి. కఠినమైన రసాయనాలు లేదా రాపిడి పదార్థాలను నివారించండి.
- సాధారణ శుభ్రపరచడం: యూనిట్ను దుమ్ము మరియు చెత్త లేకుండా ఉంచండి. బటన్లు మరియు వెంట్ల చుట్టూ శుభ్రం చేయడానికి మృదువైన బ్రష్ లేదా కంప్రెస్డ్ ఎయిర్ను ఉపయోగించండి.
- సాఫ్ట్వేర్ అప్డేట్లు: Periodically check for available software updates via the system settings when connected to WiFi. Updates can improve performance and add new features.
- ఉష్ణోగ్రత నియంత్రణ: Avoid exposing the unit to extreme temperatures for extended periods. The operating temperature range is -20°C to 70°C.
7. ట్రబుల్షూటింగ్
If you encounter issues with your Zomolither car stereo, refer to the following common problems and solutions:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| యూనిట్ పవర్ ఆన్ చేయదు | వదులుగా ఉన్న విద్యుత్ కనెక్షన్, ఫ్యూజ్ ఊడిపోవడం, వాహన బ్యాటరీ సమస్య. | Check power cables and fuse. Ensure vehicle battery is connected and charged. |
| ధ్వని లేదా వక్రీకరించబడిన ఆడియో లేదు | Speaker wires incorrectly connected, volume too low, EQ settings. | Verify speaker connections. Adjust volume. Reset EQ settings to default. |
| బ్లూటూత్ కనెక్షన్ అస్థిరంగా ఉంది | Interference, outdated firmware, phone compatibility. | Ensure no other devices are interfering. Update stereo firmware. Try re-pairing the device. |
| Screen goes black randomly | సాఫ్ట్వేర్ లోపం, విద్యుత్తులో హెచ్చుతగ్గులు. | Perform a system reset (refer to the device settings for reset options). Check power connections. |
| GPS signal weak or inaccurate | GPS యాంటెన్నా ప్లేస్మెంట్, పర్యావరణ జోక్యం. | GPS యాంటెన్నా స్పష్టంగా ఉందని నిర్ధారించుకోండి view of the sky. Avoid placing near metal objects. |
| Steering Wheel Controls not working | Incorrect wiring, SWC learning not configured. | Check SWC wiring. Access SWC settings in the unit to program buttons. |
If the problem persists after attempting these solutions, please contact Zomolither customer support for further assistance.
8. స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| ఆపరేటింగ్ సిస్టమ్ | ఆండ్రాయిడ్ 15 |
| RAM | 4GB |
| ROM | 128GB |
| ప్రదర్శన పరిమాణం | 9 అంగుళాలు |
| డిస్ప్లే రిజల్యూషన్ | 1280x720 (Incell Touchscreen) |
| కనెక్టివిటీ | Bluetooth 5.0, WiFi, GPS |
| ప్రత్యేక లక్షణాలు | Wireless CarPlay, Android Auto, Mirror Link, 32EQ, FM/RDS Radio, Split Screen, Multiple UI Themes, Steering Wheel Control (SWC), AHD Backup Camera Support |
| ఆడియో అవుట్పుట్ మోడ్ | డిజిటల్ |
| ఉత్పత్తి కొలతలు | 11.02 x 9.65 x 2.56 అంగుళాలు |
| వస్తువు బరువు | 3.74 పౌండ్లు |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -20°C నుండి 70°C |
9. వారంటీ మరియు మద్దతు
For warranty information, technical support, or service inquiries, please refer to the contact details provided with your purchase documentation or visit the official Zomolither webవారంటీ క్లెయిమ్ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.
