1. పరిచయం
This manual provides essential instructions for the installation, operation, and maintenance of your Ruckus ICX8200-24P 24-Port Gigabit PoE+ L3 Managed Switch. The ICX8200-24P is designed to deliver high-performance network connectivity with 24 Gigabit Power over Ethernet Plus (PoE+) ports and four flexible 1/10/25G SFP/SFP28 uplinks, making it suitable for enterprise, campus, and data center environments. Please read this manual thoroughly before using the device to ensure proper setup and functionality.
2. భద్రతా సమాచారం
- విద్యుత్ భద్రత: Ensure the switch is connected to a properly grounded power outlet. Do not overload power circuits.
- వెంటిలేషన్: స్విచ్ చుట్టూ తగినంత గాలి ప్రసరణను నిర్వహించండి. వెంటిలేషన్ ఓపెనింగ్లను నిరోధించవద్దు.
- పర్యావరణం: Operate the switch in a clean, dry environment within specified temperature and humidity ranges. Avoid exposure to moisture or extreme temperatures.
- వృత్తిపరమైన సంస్థాపన: ఇన్స్టాలేషన్ మరియు సర్వీసింగ్ అర్హత కలిగిన సిబ్బందిచే నిర్వహించబడాలి.
- పవర్ డిస్కనెక్ట్: శుభ్రపరిచే లేదా నిర్వహణ చేసే ముందు ఎల్లప్పుడూ పవర్ను డిస్కనెక్ట్ చేయండి.
3. ప్యాకేజీ విషయాలు
మీ ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని ధృవీకరించండి:
- Ruckus ICX8200-24P Switch
- AC పవర్ కార్డ్
- రాక్మౌంట్ కిట్ (బ్రాకెట్లు మరియు స్క్రూలు)
4. ఉత్పత్తి ముగిసిందిview
4.1 ఫ్రంట్ ప్యానెల్

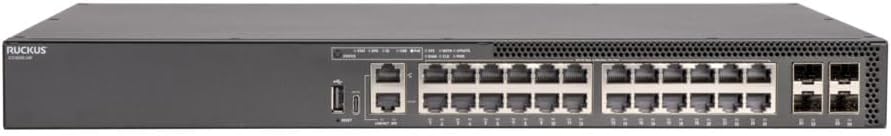

Figure 1: Front Panel of Ruckus ICX8200-24P Switch
The front panel features 24 Gigabit Ethernet RJ45 ports with PoE+ capabilities, allowing you to power compatible devices such as IP cameras, VoIP phones, and wireless access points. Additionally, there are four SFP/SFP28 uplink ports supporting 1G, 10G, and 25G connectivity for high-speed network aggregation. A USB-C console port and a USB-A storage port are also located on the front for management and file బదిలీ.
4.2 వెనుక ప్యానెల్

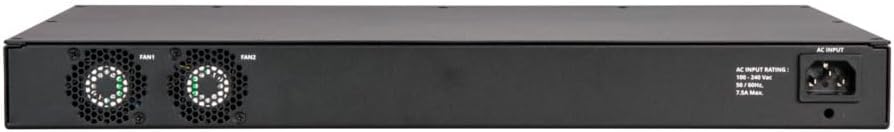

Figure 2: Rear Panel of Ruckus ICX8200-24P Switch
The rear panel includes the AC power input connector and cooling fans, which ensure optimal operating temperature for the device.
5. సెటప్
5.1 ర్యాక్ మౌంటు
- Attach the provided rackmount brackets to the sides of the switch using the included screws.
- Secure the switch into a standard 19-inch equipment rack, ensuring it occupies 1U of space.
- Ensure sufficient clearance for airflow around the front and rear panels.
5.2 పవర్ కనెక్షన్
- Connect the AC power cord to the power input on the rear panel of the switch.
- పవర్ కార్డ్ యొక్క మరొక చివరను గ్రౌన్దేడ్ ఎలక్ట్రికల్ అవుట్లెట్లోకి ప్లగ్ చేయండి.
- The switch will power on automatically. Observe the power indicator LED on the front panel.
5.3 నెట్వర్క్ కనెక్షన్లు
- Connect network devices (computers, servers, IP phones, cameras) to the 24 Gigabit RJ45 ports using standard Ethernet cables.
- For high-speed connections to other switches or routers, insert compatible SFP/SFP28 transceivers into the uplink ports and connect fiber optic cables.
5.4 Console Connection (Initial Configuration)
For initial configuration or command-line interface (CLI) access:
- Connect a USB-C cable from your computer to the USB-C console port on the front panel.
- Alternatively, use an RJ45 serial console cable to connect to the dedicated console port.
- Configure your terminal emulation software (e.g., PuTTY, Tera Term) with the appropriate serial settings (typically 9600 baud, 8 data bits, no parity, 1 stop bit, no flow control).
6. ఆపరేటింగ్ సూచనలు
6.1 Initial Access and Management
The Ruckus ICX8200-24P can be managed via:
- Web-ఆధారిత గ్రాఫికల్ యూజర్ ఇంటర్ఫేస్ (GUI): Access the switch's IP address through a web browser for intuitive configuration.
- కమాండ్ లైన్ ఇంటర్ఫేస్ (CLI): Use the console port or Telnet/SSH for advanced configuration.
- సింపుల్ నెట్వర్క్ మేనేజ్మెంట్ ప్రోటోకాల్ (SNMP): Integrate with network management systems.
6.2 Power over Ethernet Plus (PoE+)
The switch supports 802.3at PoE+ standard, providing up to 30W per port with a total budget of 370W. Ensure connected devices are PoE+ compatible. The switch automatically detects and powers PoE-enabled devices.
6.3 Layer 2 and Layer 3 Features
The ICX8200-24P offers comprehensive Layer 2 and Layer 3 capabilities:
- VLANలు: Create Virtual Local Area Networks to segment traffic and enhance security.
- సేవ నాణ్యత (QoS): అత్యుత్తమ పనితీరు కోసం కీలకమైన నెట్వర్క్ ట్రాఫిక్కు ప్రాధాన్యత ఇవ్వండి.
- లింక్ అగ్రిగేషన్: Combine multiple physical links for increased bandwidth and redundancy.
- Spanning Tree Protocols (RSTP, MSTP): Prevent network loops and ensure network resilience.
- లేయర్ 3 రూటింగ్: Supports IPv4/IPv6 static routing and RIP for inter-VLAN routing and network segmentation.
- జంబో ఫ్రేమ్లు: Supports jumbo frames up to 9216 bytes for efficient data transfer.
6.4 భద్రతా లక్షణాలు
Enhance network security with features such as:
- 802.1X Port-based Authentication: Control network access for connected devices.
- MAC ప్రమాణీకరణ: Authenticate devices based on their MAC addresses.
- యాక్సెస్ నియంత్రణ జాబితాలు (ACLలు): Filter network traffic based on defined rules.
- AES ఎన్క్రిప్షన్: Secure management traffic.
7. నిర్వహణ
- ఫర్మ్వేర్ నవీకరణలు: తయారీదారుని క్రమం తప్పకుండా తనిఖీ చేయండి website for the latest firmware versions to ensure optimal performance and security. Follow the provided instructions for firmware upgrades.
- శుభ్రపరచడం: Keep the switch free from dust and debris. Use a soft, dry cloth for cleaning. Do not use liquid or aerosol cleaners.
- పర్యావరణ పర్యవేక్షణ: Ensure the operating environment remains within specified temperature and humidity limits to prevent overheating and component damage.
8. ట్రబుల్షూటింగ్
8.1 శక్తి లేదు
- పవర్ కార్డ్ స్విచ్ మరియు పవర్ అవుట్లెట్ రెండింటికీ సురక్షితంగా కనెక్ట్ చేయబడిందని ధృవీకరించండి.
- మరొక పరికరాన్ని ప్లగ్ చేయడం ద్వారా పవర్ అవుట్లెట్ పనిచేస్తుందో లేదో తనిఖీ చేయండి.
- Ensure the power supply unit is working correctly.
8.2 నెట్వర్క్ కనెక్టివిటీ లేదు
- Check the Ethernet cables for proper connection and damage.
- Verify the link/activity LEDs on the switch ports are illuminated.
- Confirm IP address, subnet mask, and gateway settings on connected devices and the switch.
- Ensure VLAN configurations are correct if applicable.
8.3 PoE Devices Not Powering On
- Ensure the connected device is PoE+ (802.3at) compatible.
- Check the switch's PoE budget utilization to ensure sufficient power is available.
- Verify the Ethernet cable is capable of carrying power (Cat5e or higher recommended).
8.4 Console Access Issues
- Confirm the console cable is correctly connected.
- Verify the terminal emulation software settings (baud rate, data bits, parity, stop bits, flow control).
- Ensure the correct COM port is selected on your computer.
9. స్పెసిఫికేషన్లు
| ఫీచర్ | వివరణ |
|---|---|
| మోడల్ | ICX8200-24P |
| ఓడరేవులు | 24 x 10/100/1000Base-T Gigabit Ethernet RJ45 PoE+ ports |
| అప్లింక్ పోర్ట్లు | 4 x 1/10/25G SFP/SFP28 |
| పోఇ ప్రమాణం | IEEE 802.3at PoE+ |
| పోఇ బడ్జెట్ | 370W |
| ఫారమ్ ఫ్యాక్టర్ | 1U ర్యాక్మౌంట్ |
| కన్సోల్ పోర్ట్లు | 1 x USB-C, 1 x RJ45 Serial |
| RAM | 4GB |
| MAC చిరునామా పట్టిక పరిమాణం | 32 కె ఎంట్రీలు |
| జంబో ఫ్రేమ్ మద్దతు | 9216 బైట్ల వరకు |
| లేయర్ 3 ఫీచర్లు | IPv4/IPv6 Static Routing, RIP |
| భద్రతా లక్షణాలు | 802.1X, MAC Authentication, AES Encryption, ACLs |
| కొలతలు (H x W x D) | 1.73 x 17.32 x 11.02 అంగుళాలు (4.4 x 44 x 28 సెం.మీ.) |
| UPC | 199240289655 |
10. వారంటీ మరియు మద్దతు
The Ruckus ICX8200-24P is eligible for Cloud Care pre-configured bundles, which may include extended support and services. For specific warranty details, technical assistance, or customer support, please refer to the documentation provided with your purchase or contact ACE/Ruckus customer service directly. Keep your purchase receipt and product serial number handy when contacting support.
