Y&H 100A MPPT Solar Charge Controller User Manual

1. పరిచయం

This manual provides detailed instructions for the installation, operation, and maintenance of the Y&H 100A MPPT Solar Charge Controller. This device is designed to efficiently manage power from solar panels to charge various battery types, including AGM, Gel, Flooded, and Lithium batteries, across 12V, 24V, 36V, and 48V systems. It features a clear LCD display for monitoring and comprehensive protection functions to ensure safe and reliable operation.

మూర్తి 1: ముందు view of the Y&H 100A MPPT Solar Charge Controller.

2. భద్రతా సమాచారం

దయచేసి ఇన్‌స్టాలేషన్ మరియు ఆపరేషన్ ముందు అన్ని భద్రతా సూచనలను జాగ్రత్తగా చదవండి. ఈ సూచనలను పాటించడంలో విఫలమైతే విద్యుత్ షాక్, అగ్ని ప్రమాదం లేదా తీవ్రమైన గాయం సంభవించవచ్చు.

• అన్ని వైరింగ్‌లు అర్హత కలిగిన సిబ్బందిచే నిర్వహించబడుతున్నాయని నిర్ధారించుకోండి.
• Always disconnect the battery and solar panel power before installing or adjusting the controller.
• Do not reverse the positive and negative terminals during connection.
• కంట్రోలర్‌ను ప్రత్యక్ష సూర్యకాంతి, అధిక ఉష్ణోగ్రతలు మరియు తేమ నుండి దూరంగా, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో ఇన్‌స్టాల్ చేయండి.
• Do not attempt to repair or modify the controller yourself. Contact customer support for assistance.

3. ఉత్పత్తి ముగిసిందిview

The Y&H 100A MPPT Solar Charge Controller is designed for optimal solar power management. Key features include:

• High Precision MPPT Tracking: Achieves over 99.5% tracking efficiency and up to 98% conversion efficiency.
• ఆటోమేటిక్ వాల్యూమ్tagఇ డిటెక్షన్: Supports 12V, 24V, 36V, and 48V systems.
• Wide PV Input Range: Maximum PV panel input up to 150V (Voc) and 5200W (48V system).
• బ్యాటరీ రకం మద్దతు: Compatible with Gel, Sealed (AGM), Flooded, and Lithium (LiFePO4/Li(NiCoMn)O2) batteries.
• సమగ్ర రక్షణ: ఓవర్ వాల్యూమ్‌ని కలిగి ఉంటుందిtage, over-discharge, reverse connection, overload, and over-temperature protection.
• LCD డిస్ప్లే: Clear display of status and data, with easy mode and setting switching.

చిత్రం 2: పైగాview of controller features and capabilities.

Figure 3: Product dimensions (10.24in x 7.48in x 4.33in, 5.39 pounds).

4. సెటప్ మరియు వైరింగ్

Follow these steps for proper installation and wiring of your Y&H MPPT Solar Charge Controller.

4.1 వైరింగ్ విధానం

1. Open the Bottom Cover: First, open the bottom cover of the product to access the wiring terminals.
2. బ్యాటరీని కనెక్ట్ చేయండి: Connect the battery to the controller first. Ensure correct polarity (positive to positive, negative to negative) to avoid damage.
3. Connect the Solar Panel (PV): సోలార్ ప్యానెల్‌ను కంట్రోలర్‌కు కనెక్ట్ చేయండి.
4. లోడ్‌ను కనెక్ట్ చేయండి: Connect your DC load to the controller.

Video 1: Step-by-step guide on wiring the solar charge controller, including opening the cover, connecting the battery, solar panel, and load.

Figure 4: Wiring diagrams illustrating connections for 12V and 24V systems, showing solar panels, controller, battery, and load.

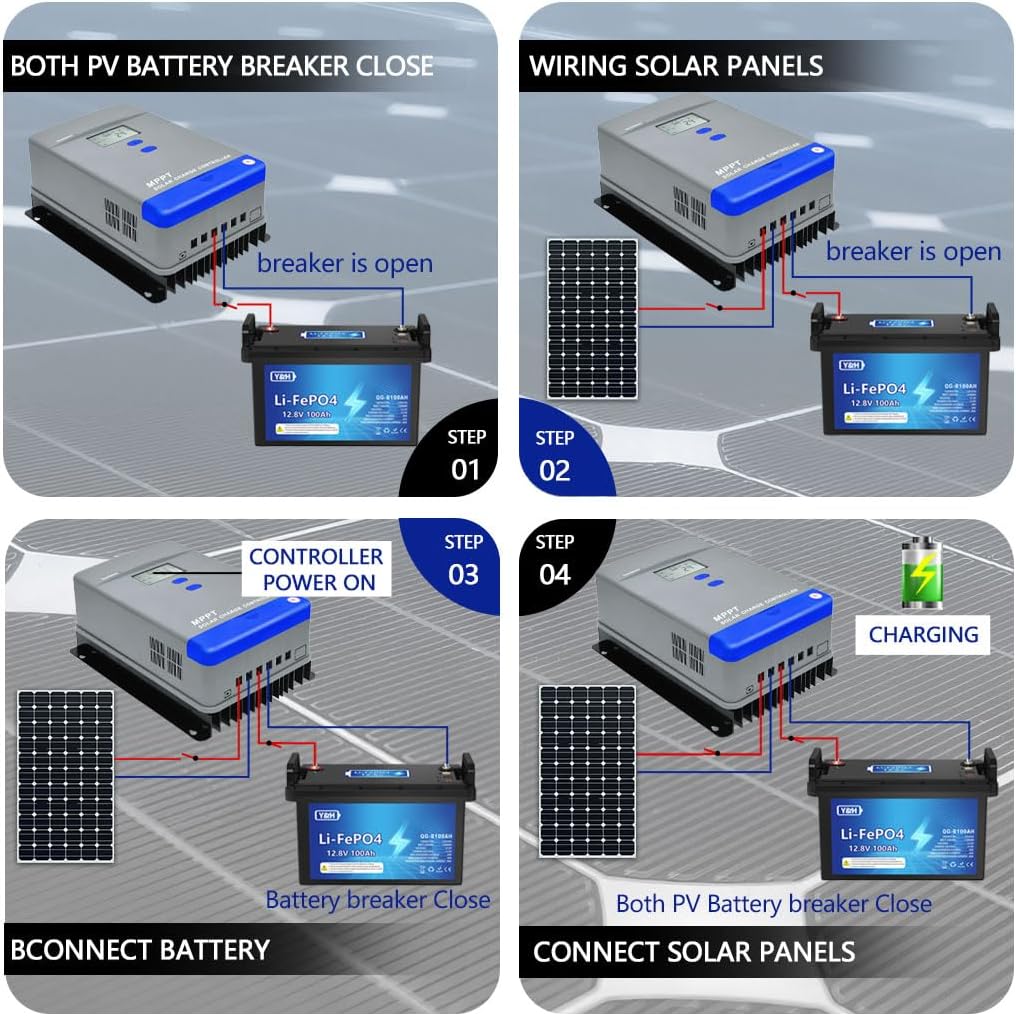

Figure 5: Visual guide for connecting the battery and solar panels to the controller, emphasizing the sequence of connections.

4.2 Initial Settings: Battery System Voltagఇ మరియు రకం

Before operation, it is crucial to set the correct battery system voltage and battery type. Lithium batteries require manual voltagఇ సెట్టింగ్.

1. Enter Setup Page: Press and hold the "▲" (Up) button for over 5 seconds to enter the setup page.
2. Set Battery System Voltage:
   • Briefly press the "▲" button 8 times to navigate to the battery voltage interface (e.g., "12V").
   • Press and hold "▲" for over 5 seconds until the numbers begin flashing.
   • Use "▲" or "SET" to adjust the voltage to match your system (e.g., 12V, 24V, 36V, 48V).
   • Press and hold "▲" for over 5 seconds to save the setting.
3. Set Battery Type:
   • Briefly press the "▲" button 7 times to navigate to the battery type interface (e.g., "USr 1").
   • Press and hold "▲" for over 5 seconds until the digits begin flashing.
   • Briefly press the "▲" button 4 times to cycle through battery types (e.g., SLd for Sealed/AGM, GEL, FLd for Flooded, USr for User-defined/Lithium). Select the appropriate type for your battery.
   • Press and hold "▲" for over 5 seconds to save the setting.
4. సెటప్ నుండి నిష్క్రమించు: Press and hold "SET" for over 5 seconds to return to the main interface.

Note: All lithium batteries must be manually set to the correct voltage and user-defined type for proper charging.

Video 2: Instructions for setting the battery system voltage and battery type on the controller's LCD display.

5. ఆపరేటింగ్ సూచనలు

5.1 LCD డిస్ప్లే నావిగేషన్

The LCD display shows the controller's status and data. Use the "▲" (Up) and "SET" buttons to navigate and adjust parameters.

• Brief Press "▲": Cycles through various battery parameters on the main page.
• Brief Press "SET": Activates or deactivates the controller's load switch.
• Press and Hold "SET" (in settings interface): Exits back to the main interface.

Figure 6: Visual guide for navigating the LCD display using the "Up" and "SET" buttons to check charging parameters.

5.2 లోడ్ ఆపరేషన్ మోడ్ సెట్టింగ్‌లు

The controller supports various load working modes:

1. Enter Setup Page: Press and hold the "▲" (Up) button for over 5 seconds to enter the setup page.
2. Navigate to Load Mode Interface: Briefly press the "▲" button 10 times to reach the load mode interface (e.g., "Ld4").
3. Adjust Load Mode:
   • Press and hold "▲" for over 5 seconds until the digits begin flashing.
   • Use "▲" or "SET" briefly to switch between modes:
   • Ld1: Manual Mode (24H) - Load is always on.
   • Ld2: Solar Light Control Mode - Load turns on at sunset, off at sunrise.
   • Ld3: Solar Light + Time Control - Load turns on at sunset for a set duration, off at sunrise.
   • Ld4: Test Mode - Load is always on for testing.
   • Press and hold "▲" for over 5 seconds to save the setting.
4. సెటప్ నుండి నిష్క్రమించు: Press and hold "SET" for over 5 seconds to return to the main interface.

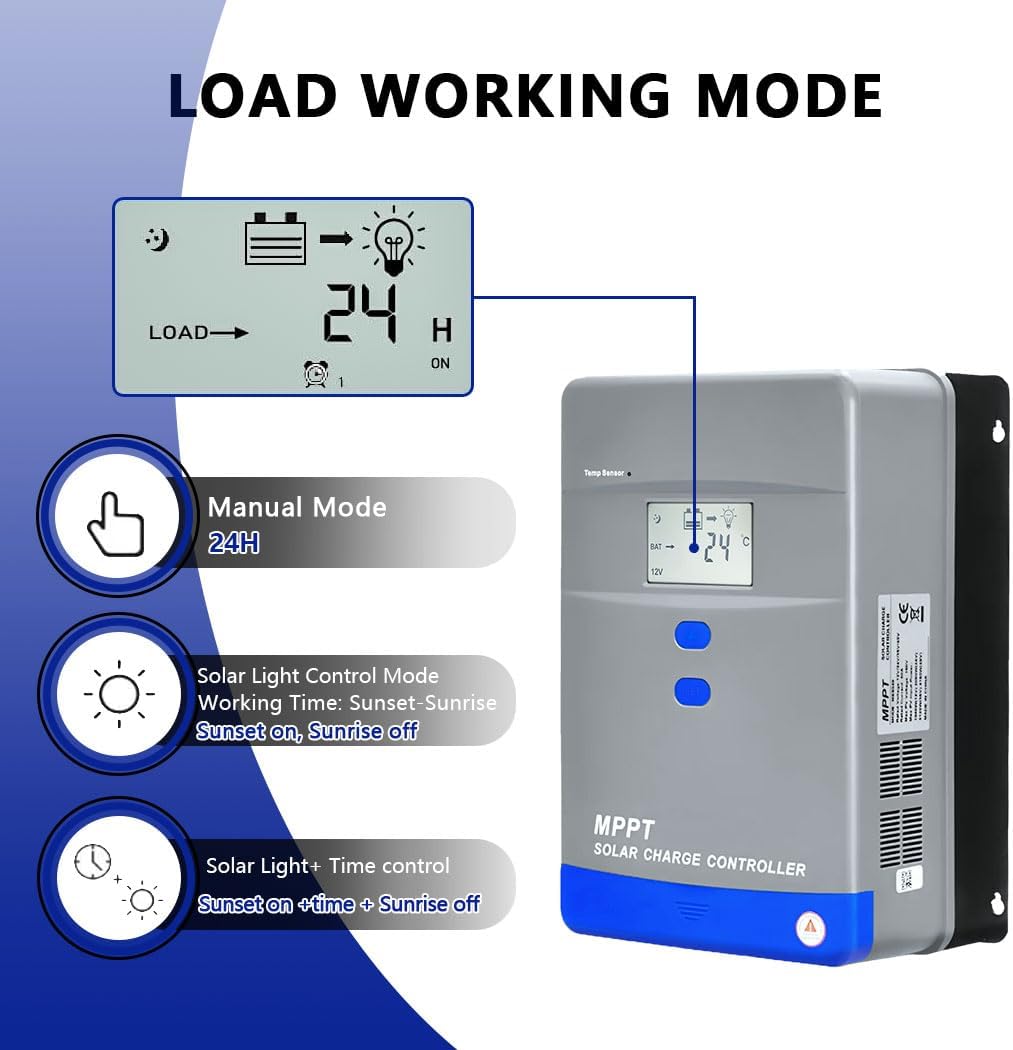

Figure 7: Illustration of the different load working modes available on the controller.

6. స్పెసిఫికేషన్లు

7. నిర్వహణ

క్రమం తప్పకుండా నిర్వహణ మీ సోలార్ ఛార్జ్ కంట్రోలర్ యొక్క దీర్ఘాయువు మరియు సరైన పనితీరును నిర్ధారిస్తుంది.

• పరిశుభ్రత: కంట్రోలర్‌ను శుభ్రంగా మరియు దుమ్ము మరియు చెత్త లేకుండా ఉంచండి. శుభ్రం చేయడానికి పొడి గుడ్డను ఉపయోగించండి.
• వెంటిలేషన్: వేడెక్కకుండా ఉండటానికి ఇన్‌స్టాలేషన్ ప్రాంతం బాగా వెంటిలేషన్ ఉండేలా చూసుకోండి.
• కనెక్షన్లు: Periodically check all wiring connections for tightness and corrosion. Loose connections can cause power loss or overheating.
• పర్యావరణ పరిస్థితులు: Verify that the controller is not exposed to extreme temperatures, direct moisture, or corrosive environments beyond its specified operating range.

8. ట్రబుల్షూటింగ్

If you encounter issues with your Y&H MPPT Solar Charge Controller, refer to the following common problems and solutions:

• డిస్ప్లే లేదు/పవర్ లేదు:
  • బ్యాటరీ కనెక్షన్‌లను తనిఖీ చేయండి మరియు అవి సురక్షితంగా మరియు సరిగ్గా ధ్రువీకరించబడ్డాయని నిర్ధారించుకోండి.
  • బ్యాటరీ వాల్యూమ్‌ని ధృవీకరించండిtage కంట్రోలర్ యొక్క ఆపరేటింగ్ పరిధిలో ఉంది.
• బ్యాటరీ ఛార్జింగ్ లేదు:
  • Check solar panel connections and ensure they are receiving adequate sunlight.
  • Verify solar panel voltage కంట్రోలర్ యొక్క ఇన్‌పుట్ పరిధిలో ఉంది.
  • Ensure the correct battery type and system voltage are set in the controller's settings.
• లోడ్ పనిచేయడం లేదు:
  • Check load connections and ensure the load is not exceeding the controller's rated current.
  • Verify the load operation mode is correctly set (e.g., not in a timed mode when continuous operation is desired).
  • Briefly press the "SET" button to activate the load switch.
• Over-temperature Warning:
  • Ensure the controller is installed in a well-ventilated area.
  • Reduce the load or solar input if possible, or improve ventilation.

For persistent issues or complex problems, please contact Y&H customer support.

9. వారంటీ మరియు మద్దతు

Y&H products are manufactured with high-quality standards. For warranty information, technical support, or service inquiries, please refer to the contact details provided with your purchase or visit the official Y&H webసైట్. మద్దతును సంప్రదించేటప్పుడు దయచేసి మీ ఉత్పత్తి మోడల్ మరియు కొనుగోలు తేదీని అందుబాటులో ఉంచండి.
