MakeSkyBlue 60A MPPT Solar Charge Controller V124 with CloudBOX User Manual

1. పరిచయం

This manual provides detailed instructions for the installation, operation, and maintenance of your MakeSkyBlue 60A MPPT Solar Charge Controller V124 with CloudBOX. This advanced controller is designed for stable, efficient, and intelligent solar charging in various applications, including home, RV, cabin, and off-grid power systems.

ముఖ్య లక్షణాలు:

• Upgraded 60A MPPT Controller with CloudBOX: New generation controller for stable, efficient, and intelligent solar charging.
• Advanced MPPT Charging Technology: True 100% MPPT algorithm and intelligent DSP control for faster, more precise power point tracking, improving efficiency by up to 30% compared to PWM controllers.
• Smart Battery Management: Automatic detection of 12V/24V/48V systems and 3-stage charging (Bulk, Absorption, Float). Supports AGM, Gel, and Flooded batteries.
• సమగ్ర రక్షణ వ్యవస్థ: Protection against overcharge, over-discharge, overheating, reverse polarity, and short circuit.
• User-Friendly & Expandable Design: LCD display for real-time data and charging status. Supports parallel connection.

2. భద్రతా సమాచారం

దయచేసి ఇన్‌స్టాలేషన్ మరియు ఆపరేషన్ ముందు అన్ని సూచనలను మరియు హెచ్చరికలను జాగ్రత్తగా చదవండి. ఈ సూచనలను పాటించడంలో విఫలమైతే విద్యుత్ షాక్, అగ్ని ప్రమాదం లేదా తీవ్రమైన గాయం సంభవించవచ్చు.

సాధారణ భద్రతా జాగ్రత్తలు:

• మండే పదార్థాలకు దూరంగా, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో కంట్రోలర్‌ను ఇన్‌స్టాల్ చేయండి.
• వ్యవస్థ యొక్క సరైన గ్రౌండింగ్‌ను నిర్ధారించుకోండి.
• కంట్రోలర్‌ను విడదీయవద్దు లేదా మరమ్మతు చేయడానికి ప్రయత్నించవద్దు. సేవ కోసం అర్హత కలిగిన సిబ్బందిని సంప్రదించండి.
• Keep children away from the solar power system components.

విద్యుత్ భద్రత:

• Always disconnect the solar panel array and battery bank before installing or servicing the controller.
• Use appropriate circuit breakers and fuses for all connections.
• Ensure all wiring is correctly polarized (+ to + and - to -). Reverse polarity can damage the controller and other components.
• ప్రమాదవశాత్తు షార్ట్ సర్క్యూట్‌లను నివారించడానికి ఇన్సులేటెడ్ సాధనాలను ఉపయోగించండి.
• Verify that the solar panel open-circuit voltage (VOC) does not exceed the controller's maximum input voltagఇ (160VDC).

3. ఉత్పత్తి ముగిసిందిview

The MakeSkyBlue 60A MPPT Solar Charge Controller V124 is a robust device designed for optimal solar energy harvesting. It features a durable aluminum casing for heat dissipation and an intuitive LCD display for monitoring.

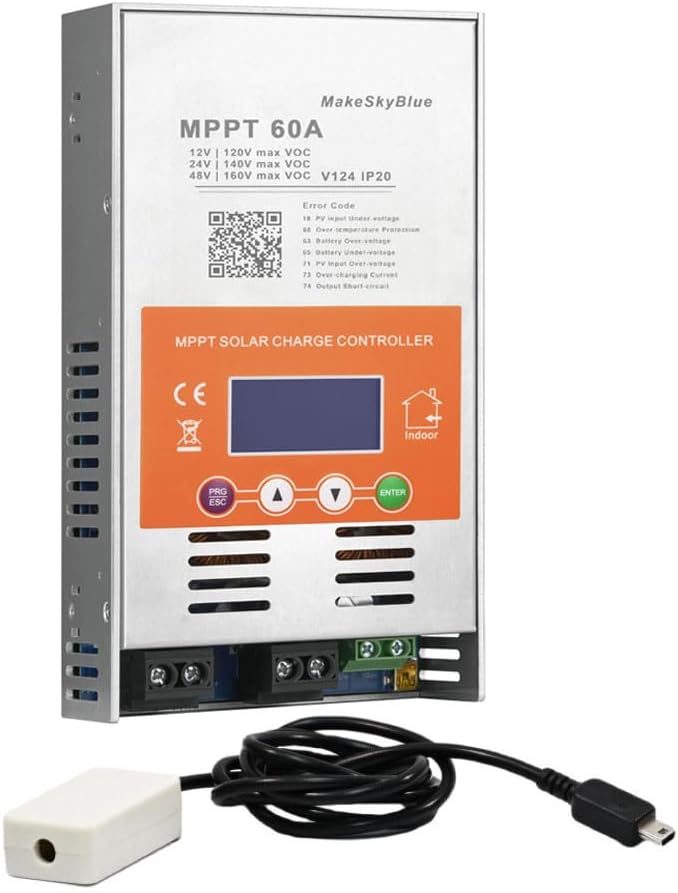

Figure 1: MakeSkyBlue 60A MPPT Solar Charge Controller V124 with CloudBOX

భాగాలు:

• MPPT Solar Charge Controller Unit
• CloudBOX (for remote monitoring/control)
• వినియోగదారు మాన్యువల్

భౌతిక పరమైన వివరణ:

The controller features a metallic enclosure with ventilation slots and a cooling fan for temperature management. The front panel includes an LCD display and control buttons. Connection terminals for solar input, battery, and DC load are located at the bottom.

Figure 2: Controller Dimensions (8.46 x 4.52 x 1.96 inches)

LCD డిస్ప్లే:

The LCD provides real-time data and status indicators. It typically shows:

• PV ఇన్పుట్ వాల్యూమ్tage (PV)
• బ్యాటరీ వాల్యూమ్tage (BATT)
• Charging Current (CHARGE)
• Load Output (LOAD)
• Operating Mode (e.g., 24H for continuous load, 00H for light control)
• ఉష్ణోగ్రత (TEMP)
• Error Codes (FAULT)

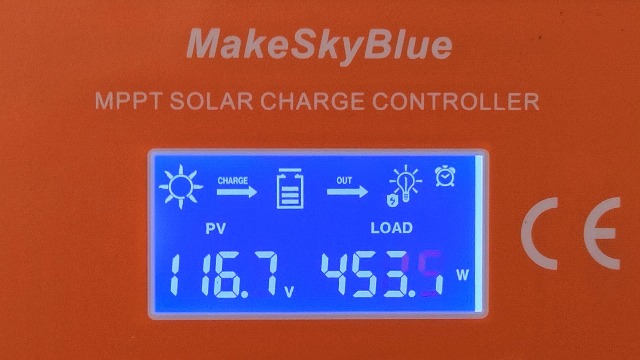

Figure 3: LCD Display Interface

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

Proper installation is crucial for the safe and efficient operation of your solar charge controller. Follow these steps carefully.

4.1 Mounting the Controller:

1. Choose a dry, well-ventilated indoor location, protected from direct sunlight, high temperatures, and moisture.
2. Ensure adequate clearance (at least 75mm) around all sides of the controller for proper airflow and heat dissipation.
3. Securely mount the controller to a stable surface using appropriate screws.

Figure 4: Temperature Protection and Mounting Considerations

4.2 వైరింగ్ కనెక్షన్లు:

నష్టాన్ని నివారించడానికి భాగాలను ఈ క్రింది క్రమంలో కనెక్ట్ చేయండి:

1. బ్యాటరీని కనెక్ట్ చేయండి: Connect the battery to the controller's battery terminals (+ to + and - to -). Ensure a secure connection. The controller will automatically detect the system voltagఇ (12V/24V/48V).
2. సౌర ఫలకాలను కనెక్ట్ చేయండి: Connect the solar panel array to the controller's PV input terminals (+ to + and - to -). Ensure the PV open-circuit voltagఇ 160VDCని మించదు.
3. DC లోడ్‌ను కనెక్ట్ చేయండి (ఐచ్ఛికం): Connect your DC loads to the controller's load terminals (+ to + and - to -).

Figure 5: Typical System Wiring Diagram

4.3 Parallel Connection (Optional):

The controller supports parallel connection for expanding your solar power system. Refer to the official video for detailed instructions on parallel setup and communication line configuration.

5. ఆపరేటింగ్ సూచనలు

After successful installation, the controller will power on and display the main interface. Use the control buttons to navigate and adjust settings.

5.1 LCD Display Navigation:

Use the "Up" and "Down" arrow buttons to cycle through different display interfaces, showing PV voltagఇ, బ్యాటరీ వాల్యూమ్tage, charging current, load status, temperature, and error codes.

5.2 పారామీటర్ సెట్టింగ్‌లు:

To enter the settings interface, press the "PRG/ESC" button. Use the "Up" and "Down" arrows to adjust values and "ENTER" to confirm. Key settings include:

• d00 (Load Operating Mode): Configure how the DC load operates (e.g., 24H for continuous, 00H for light control, 1H-23H for timed operation).
• d01 (Charging Voltagఇ): బూస్ట్ ఛార్జింగ్ వాల్యూమ్‌ను సెట్ చేయండిtage.
• d02 (Float Charging Voltagఇ): ఫ్లోట్ ఛార్జింగ్ వాల్యూమ్‌ను సెట్ చేయండిtage.
• d03 (Low Voltagఇ రక్షణ): Set the battery low voltagఇ డిస్‌కనెక్ట్ (LVD) థ్రెషోల్డ్.
• d04 (Battery Voltagఇ క్రమాంకనం): Calibrate the displayed battery voltage if it differs from a multimeter reading.
• d05 (Parallel Communication Code): Define the communication address for parallel operation (lowest code acts as master).
• d06 (Battery Type): Select the battery type (e.g., Sealed, Gel, Flooded, Lithium Iron Phosphate). Choosing "USE" allows manual settings for d01, d02, and d03.
• d07 (System Voltagఇ): Configure the system voltage (e.g., 12V, 24V, 48V).

6. నిర్వహణ

క్రమం తప్పకుండా నిర్వహణ మీ సోలార్ ఛార్జ్ కంట్రోలర్ యొక్క ఉత్తమ పనితీరు మరియు దీర్ఘాయువును నిర్ధారిస్తుంది.

• పరిశుభ్రత: కంట్రోలర్‌ను శుభ్రంగా మరియు దుమ్ము మరియు చెత్త లేకుండా ఉంచండి. శుభ్రం చేయడానికి పొడి గుడ్డను ఉపయోగించండి.
• కనెక్షన్లు: బిగుతు మరియు తుప్పు కోసం అన్ని వైరింగ్ కనెక్షన్లను కాలానుగుణంగా తనిఖీ చేయండి.
• వెంటిలేషన్: Ensure the ventilation openings are not blocked to allow for proper heat dissipation.
• ఫర్మ్‌వేర్ నవీకరణలు: తయారీదారుని తనిఖీ చేయండి webమెరుగైన పనితీరు లేదా కొత్త ఫీచర్ల కోసం అందుబాటులో ఉన్న ఏవైనా ఫర్మ్‌వేర్ అప్‌డేట్‌ల కోసం సైట్.

7. ట్రబుల్షూటింగ్

If you encounter issues with your controller, refer to the following common problems and their solutions. The LCD display may show error codes to help diagnose the problem.

ఎర్రర్ కోడ్‌లు:

సాధారణ ట్రబుల్షూటింగ్ చిట్కాలు:

• If the controller is not charging, ensure solar panels are receiving adequate sunlight and all connections are secure.
• If the load is not working, check the load operating mode (d00) and ensure the battery has sufficient charge.
• For persistent issues, power cycle the controller by disconnecting the solar panels, then the battery, waiting a few minutes, and reconnecting in the correct order (battery first, then solar).

8. స్పెసిఫికేషన్లు

9. వారంటీ మరియు మద్దతు

For warranty information, technical support, or service inquiries, please contact MakeSkyBlue customer service through the retailer where the product was purchased or visit the official MakeSkyBlue website. Please have your product model and purchase date available when contacting support.
