1. పరిచయం
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your VEVOR JR-480Z Drain Cleaner Machine. Please read all instructions carefully before use to ensure proper function and to prevent injury or damage.
2. భద్రతా సూచనలు
2.1 సాధారణ భద్రత
- Always wear appropriate personal protective equipment (PPE), including heavy-duty gloves, eye protection, and non-slip footwear.
- పని ప్రదేశం బాగా వెలిగేలా మరియు అడ్డంకులు లేకుండా చూసుకోండి.
- పిల్లలను మరియు ప్రేక్షకులను ఆపరేటింగ్ ప్రాంతం నుండి దూరంగా ఉంచండి.
- తడి లేదా తేమ ఉన్న ప్రదేశాలలో యంత్రాన్ని ఆపరేట్ చేయవద్దు.amp conditions, or in the presence of flammable liquids or gases.
- Never force the cable. If the cable binds, immediately release the foot switch and reverse the motor.
- Always disconnect the power supply before performing any maintenance or changing cutters.
2.2 విద్యుత్ భద్రత
- The machine is equipped with a Ground Fault Circuit Interrupter (GFCI) switch for electrical shock protection. Always test the GFCI before each use.
- Ensure the power cord is in good condition and free from damage. Do not use if the cord is frayed or cut.
- Use only extension cords rated for outdoor use and appropriate for the machine's power requirements.
- Never bypass or disable safety features.
3. ప్యాకేజీ విషయాలు
అన్ప్యాక్ చేసేటప్పుడు అన్ని వస్తువులు ఉన్నాయని నిర్ధారించుకోండి:
- 1 x VEVOR JR-480Z Drain Cleaner Machine
- 8 x Interchangeable Cutters
- 1 x వినియోగదారు మాన్యువల్
4. సెటప్ మరియు అసెంబ్లీ
Follow these steps to assemble your drain cleaner machine:
- చక్రాలను అటాచ్ చేయండి: Securely attach the two wheels to the main frame using the provided hardware. Ensure nuts are tightened with appropriate tools for stability.
- హ్యాండిల్ను సర్దుబాటు చేయండి: The machine features a folding armrest. Loosen the adjustment bolts, extend the handle to a comfortable operating height, and then securely tighten the bolts.
- Connect the Foot Switch: ఎయిర్-యాక్టివేటెడ్ ఫుట్ స్విచ్ను మెషీన్లోని దాని నియమించబడిన పోర్ట్లోకి ప్లగ్ చేయండి.
Figure 4.1: Attaching the wheels to the machine frame. Ensure all fasteners are securely tightened.
Figure 4.2: The machine with its handle extended, ready for transport or operation. The retractable handle provides a comfortable grip.
4.1 ఇన్స్టాలేషన్ గైడ్ వీడియో
Video 4.1: This video demonstrates the assembly process for the VEVOR JR-480Z Drain Cleaner Machine, including wheel attachment and handle adjustment.
5. ఆపరేటింగ్ సూచనలు
The VEVOR JR-480Z features an automatic feed control system and an air-activated foot switch for efficient operation.
- Select the Right Cutter: Choose one of the 8 interchangeable cutters based on the type of clog and pipe diameter (2 to 6 inches). Attach it securely to the end of the cable.
- యంత్రాన్ని ఉంచండి: Place the machine near the drain opening. Ensure the cable can feed smoothly into the pipe.
- పవర్ ఆన్: Plug the machine into a grounded outlet. Test the GFCI switch.
- Engage Cable Feed: Use the automatic feed control system to guide the cable into the drain. The machine offers both forward (CW) and reverse (CCW) control.
- మోటారును సక్రియం చేయండి: Press the air-activated foot switch to start the motor and rotate the cable.
- Clear the Clog: Slowly feed the cable into the pipe, allowing the cutter to work through the blockage. If resistance is met, gently move the cable back and forth. Do not force it.
- ఉపసంహరణ కేబుల్: Once the clog is cleared, use the automatic feed control to retract the cable back into the drum.
- పవర్ ఆఫ్: Release the foot switch and unplug the machine from the power outlet.
Figure 5.1: Operating the drain cleaner machine with automatic feed and foot switch control.

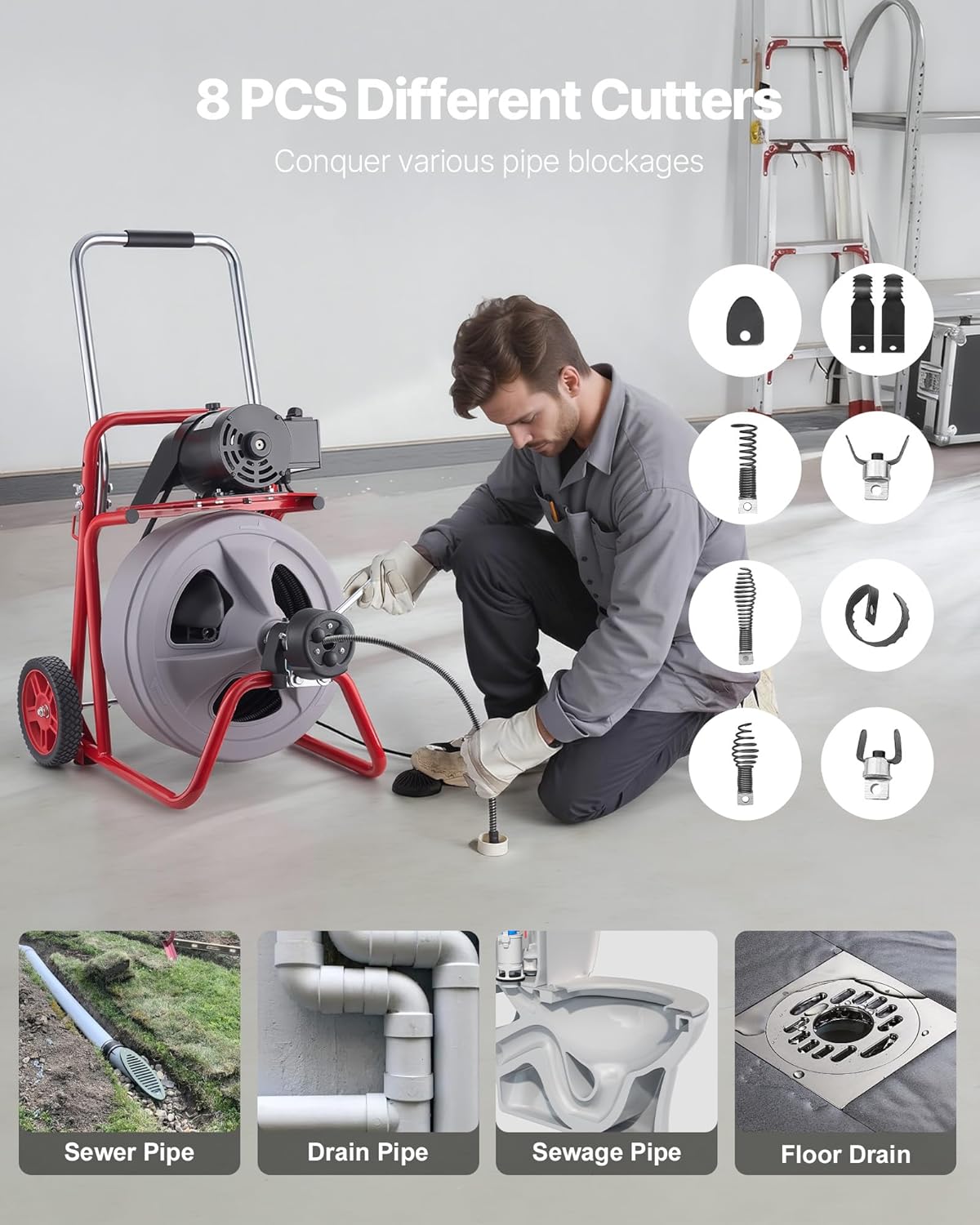

Figure 5.2: The set of 8 interchangeable cutters for different types of clogs and pipe applications.
6. నిర్వహణ
Regular maintenance ensures the longevity and optimal performance of your drain cleaner machine.
- ప్రతి ఉపయోగం తర్వాత శుభ్రం చేయండి: After each use, clean the cable and cutters thoroughly to remove any debris or residue.
- కేబుల్ని తనిఖీ చేయండి: Regularly inspect the steel core cable for signs of wear, kinks, or damage. Replace if necessary.
- లూబ్రికేట్: Apply a rust-inhibiting lubricant to the cable and moving parts as needed to prevent corrosion.
- సరిగ్గా నిల్వ చేయండి: Store the machine in a dry, secure location, away from extreme temperatures and moisture. The semi-enclosed plastic drum helps keep the cable tidy.
- ఎలక్ట్రికల్ భాగాలను తనిఖీ చేయండి: Periodically inspect the power cord, GFCI switch, and foot switch for any damage.
Figure 6.1: The durable, rust-resistant plastic drum designed to prevent cable tangling and allow easy observation of remaining cable length.
7. ట్రబుల్షూటింగ్
సాధారణ సమస్యలు మరియు వాటి పరిష్కారాల కోసం క్రింది పట్టికను చూడండి.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| యంత్రం పవర్ ఆన్ చేయదు. | No power, GFCI tripped, faulty switch. | Check power outlet, reset GFCI, ensure foot switch is fully pressed. |
| కేబుల్ ఫీడ్ చేయదు లేదా ఉపసంహరించుకోదు. | Cable jammed, feed mechanism obstructed, incorrect direction selected. | Check for cable obstructions, clear debris from feed mechanism, ensure correct forward/reverse setting. |
| కేబుల్ పైపులో ఇరుక్కుపోయింది. | Severe clog, incorrect cutter, cable kinked. | Do not force. Reverse motor to free cable. Try a different cutter. Inspect cable for damage. |
| Motor runs but cable does not turn. | Drive mechanism disengaged or damaged. | Ensure drive mechanism is properly engaged. If issue persists, contact customer support. |
8. స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| మోడల్ సంఖ్య | JR-480Z |
| కేబుల్ పొడవు | 100 FT (30 మీ) |
| కేబుల్ వ్యాసం | 1/2 అంగుళాల (13 మిమీ) |
| కేబుల్ రకం | Solid Core Steel Cable |
| వర్తించే పైప్ వ్యాసం | 2 - 6 అంగుళాలు (50 - 150 మిమీ) |
| Interchangeable Cutters | 8 PCS |
| నికర బరువు | 94.8 పౌండ్లు (43 కిలోలు) |
| ప్రధాన పదార్థం | Q195 Steel + 65Mn + Plastic Drum |
| ఉత్పత్తి కొలతలు (L x W x H) | 25.2 x 20.5 x (25.2 - 38.6) inches / 640 x 520 x (640 - 980) mm |
| చక్రాల పరిమాణం | 7.5 అంగుళాలు |
| Feeding Method | ఆటోమేటిక్ ఫీడింగ్ |
చిత్రం 8.1: డైమెన్షనల్ ఓవర్view of the VEVOR JR-480Z Drain Cleaner Machine.
9. వారంటీ మరియు మద్దతు
VEVOR products are designed for durability and performance. For warranty information, technical support, or service inquiries, please refer to the contact information provided with your purchase or visit the official VEVOR webసైట్. కొనుగోలు రుజువుగా మీ కొనుగోలు రసీదుని ఉంచండి.
